第 4 章 操作篇 4- 16. 校准 343 4 5-3 、准备补正时必要 的材料 请将 贴有双面胶 带的玻璃 基板，以及安放 了 KOA 公司制 造的方形芯片电阻 0603R 的供料器，按照画面指 示安放到 装置 上。 ◎ 准备 玻璃 基板时的 注意 要点 请以右侧图像为参考，准备玻璃基板。 （请注意以下 的项目。） ● 玻璃基板 安放 面 不要有异 物 。 ● 使玻璃基板标有的『 UP 』字符朝上， 进行 固定。 ● 玻璃基板 要…
第
4
章
操作篇
4-16.
校准
342
5
、贴装精度补正
5-1
、选择角度群组转写补正结果确认
选择『角度群组转写补正结果确认(R)
(Z=0、100%)』，选择『个别显示』。
※Z：Z 轴的高度(有 0、2、4。)
100%：各轴的动作速度(OR)
(有 10、100。）
5-2
、选择生产程序
选择『生产程序切换』。
第
4
章
操作篇
4-16.
校准
343
4
5-3
、准备补正时必要的材料
请将贴有双面胶带的玻璃基板，以及安放
了 KOA 公司制造的方形芯片电阻 0603R
的供料器，按照画面指示安放到装置上。
◎准备玻璃基板时的注意要点
请以右侧图像为参考，准备玻璃基板。
（请注意以下的项目。）
●玻璃基板安放面不要有异物。
●使玻璃基板标有的『UP』字符朝上，
进行固定。
●玻璃基板要靠近近前。
●固定螺丝不要拧得太紧。
●双面胶带仅粘贴在开口部，不要遮挡
BOC 标记。
●粘贴双面胶带时，不要使气泡进入。
●BOC 标记不要有损伤。
●玻璃基板不要弄脏。
◎将基板安放到装置时的注意要点
请以右侧图像为参考，将玻璃基板放
置到装置的近前通道的中央。
请注意以下要点。
●以通道的刻度为参考进行放置。
●将基板开孔的方向放置到近前。
●基板要靠近近前侧通道。
●要按压基板确实返回到固定位置。
（如果未返回，会由于不能检测出通
道标记，发生错误。）
UP
标记
双面胶带粘贴区域
BOC
标记
注意固定螺丝拧的过紧
※玻璃基板会破损。
将玻璃基板的基座孔与通道中央的孔
对准。
孔
第
4
章
操作篇
4-16.
校准
344
5-4
、执行角度群组转写补正

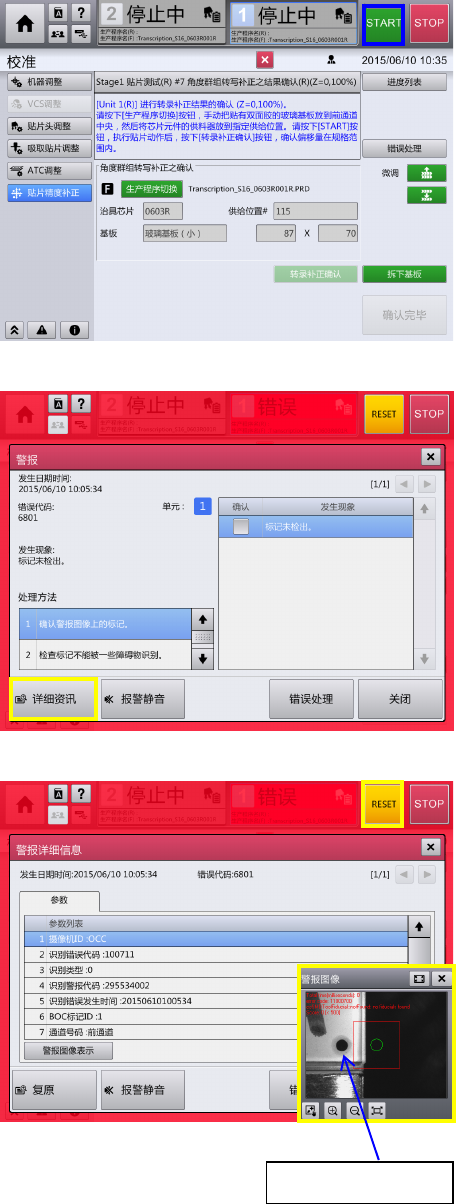

准备完毕，选择『START』后，即对玻璃
基板上的 KOA 公司制造的方形芯片电阻
0603R 进行 384 点的贴片。
※请长按『START』按钮。
按下按钮后，按钮上指示器的颜色会变
化。
颜色变化直至末端后，请将手指松开。
如果颜色尚未变化至末端就松开手指，
则自动运转不会开始。
这时请再次长按『START』，开始贴
片。
※自动运转开始后，BOC 标记的检测有
时会失败。
这是由于 BOC 标记处于检测窗以外而
导致的。不是装置的故障。
如果发生了标记检测错误，请重新调整
将玻璃基板放置到前侧通道中央。
错误画面，可点击画面右上部的
『RESET』关闭。
参考
看右侧的『警报图像』，检测画面的框
用红框显示，但 BOC 标记处于该窗口
以外，则发生检测错误。
BOC
标记
