第 4 章 操作篇 4- 16. 校准 346 5-7 、拆下玻璃 基板 选择 『 拆下基板』 ， 台车 下降后，安全 罩的锁定即被 解除。 请拆下 玻璃基板。 5-8 、保存补正 结果 选择『 确认 完毕』。 （补正 结果 即被保存。） 6 、其他类别的 贴装 精度补正 6-1 、选择角度群组转写 补正结果确认 选择『角度群组转写补 正结果确认 (R)(Z =2 、 100%) 』 ，选择 『 个别显 示』。 6-2 、执行角度群组转…
第
4
章
操作篇
4-16.
校准
345
4

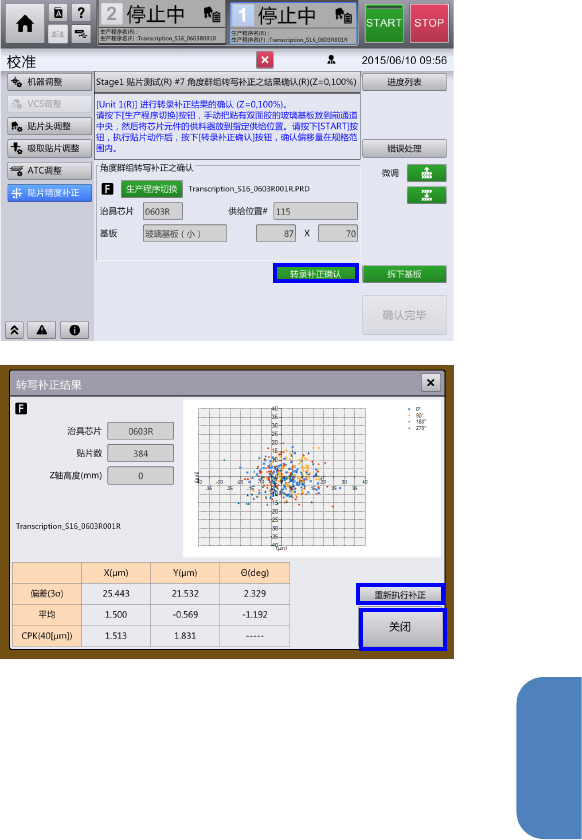

5-5
、执行贴片精度测量
所有元件贴片完成，选择『转录补正确
认』后，即会使用装置内的摄像机，自
动测量贴片后的元件位置。
5-6
、显示贴片精度测量结果
自动测量完成后，即显示结果。
选择『重新执行补正』后，可从现状的
测量结果自动计算出补正值，进行重新
补正。
要重新补正时，需拆下基板后，重新执
行 5-3 以后的工序。
如果不需重新补正，请选择『关闭』，
关闭画面。
第
4
章
操作篇
4-16.
校准
346

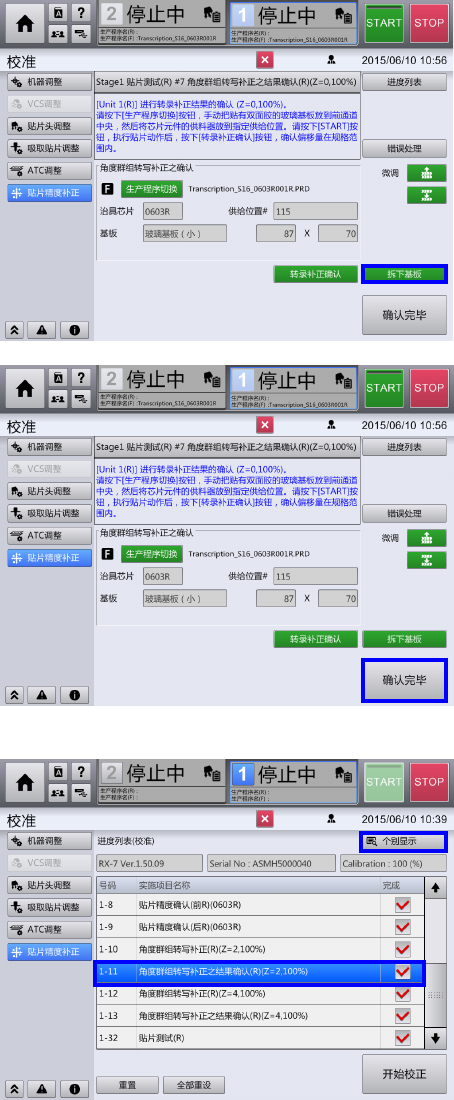

5-7
、拆下玻璃基板
选择『拆下基板』，台车下降后，安全
罩的锁定即被解除。
请拆下玻璃基板。
5-8
、保存补正结果
选择『确认完毕』。
（补正结果即被保存。）
6
、其他类别的贴装精度补正
6-1
、选择角度群组转写补正结果确认
选择『角度群组转写补正结果确认
(R)(Z=2、100%)』，选择『个别显
示』。
6-2
、执行角度群组转写补正
按照与 5-2 ~ 5-8 相同的步骤执行补正。
第
4
章
操作篇
4-16.
校准
347
4
6-3
、选择角度群组转写补正结果确认
选择『角度群组转写补正结果确认
(R)(Z=4、100%)』，选择『个别显
示』。
6-4
、执行角度群组转写补正
按照与 5-2 ~ 5-8 相同的步骤执行补正。
