第 4 章 操作篇 4- 18. 识别镀锡印刷补偿贴片位置功 能（选购项） 355 4 4- 18 - 3. 机器设置 使用 识别焊锡印刷补偿贴片位 置功能时，安 装（ 有偿 ）选购项后，需要在机器 设置 中使 功能有效 化。 本节对 有关 识别焊锡印刷补偿 贴片位置功能 的 ON/OFF 设 定，以及其他在本 功能 中 使用 的 参数 进行说 明。 安装识别焊锡印 刷补偿贴片位 置功能选购项后，会 在［顶部菜单］ - ［机器 设置］ …
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
354
② 状态检查
识别镀锡时，若 1 组的镀锡面积比超出预先设置的阈值时，则会显示错误。阈值，要以镀锡面积
大者为基准，设置面积差容许值之％比。此外，无镀锡、或与示教的镀锡外形尺寸之差超过
30%时，则会显示识别错误。

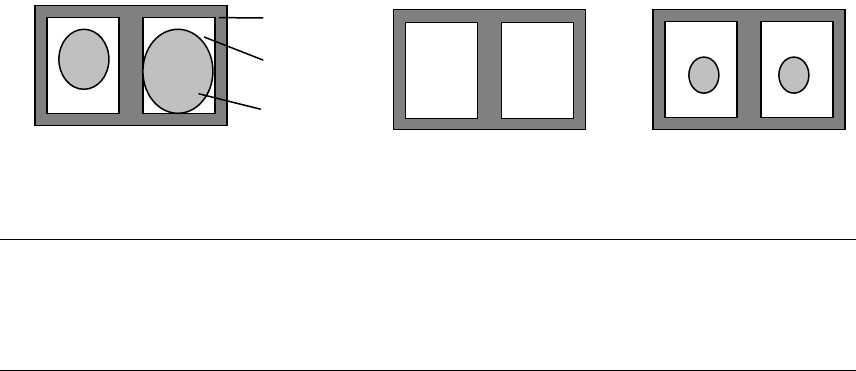

＜面积比检查＞ ＜无焊锡＞ ＜焊锡面积异常＞
Tips
•
为了使用识别焊锡印刷补偿贴片位置功能，必须进行焊锡标记的
[
基准
BOC ID]
设定。
•
由于
RX-7
将使用已有的
OCC
摄像机照明进行识别焊锡，因此无需识别焊锡专用的照明。
•
如果已涂抹了粘接剂，则不能使用识别焊锡印刷贴片位置补正功能。
基板
焊盘
焊锡
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
355
4
4-18-3. 机器设置
使用识别焊锡印刷补偿贴片位置功能时，安装（有偿）选购项后，需要在机器设置中使功能有效化。
本节对有关识别焊锡印刷补偿贴片位置功能的 ON/OFF 设定，以及其他在本功能中使用的参数进行说
明。

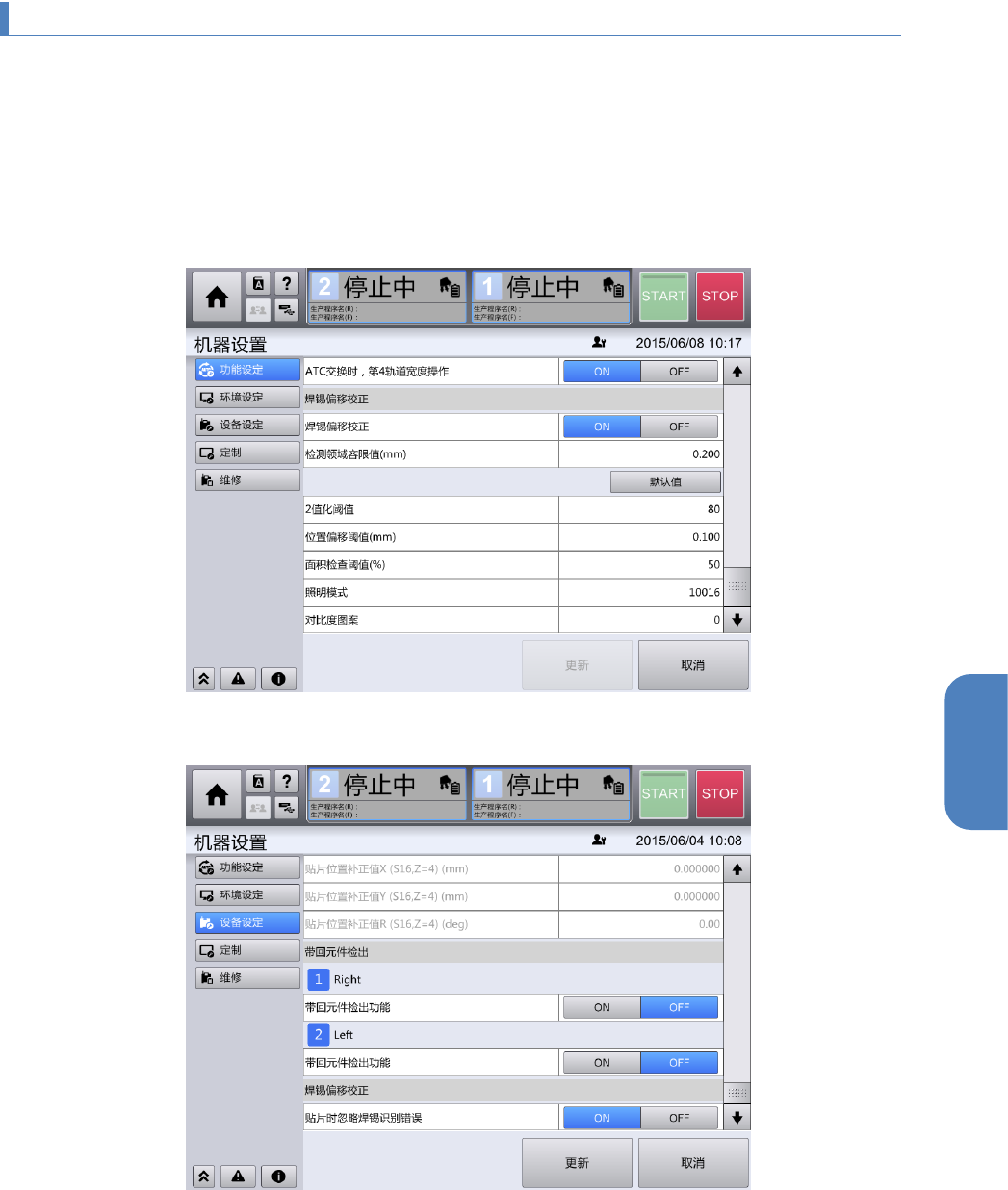

安装识别焊锡印刷补偿贴片位置功能选购项后，会在［顶部菜单］-［机器设置］ - ［功能设定］画
面，以及[设备设定]画面中显示[识别焊锡印刷补偿贴片位置] 的设定项目。
[
功能设定
]
画面
[
设备设定
]
画面
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
356
设定识别焊锡印刷补偿贴片位置功能的使用
/
不使用
使用识别焊锡贴片位置功能时，要将[识别焊锡印刷补偿贴片位置]设定为 ON。如果设定为 OFF，即使在
生产程序中设定了焊锡标记的信息，也不会进行焊锡标记的识别，而是以焊锡标记的基准 BOC 中指定的
BOC 标记进行贴片位置补偿。
※本设定在基板生产过程中不能变更。
检测区域界限
可设定焊锡检测区域的界限。若需要比位置偏移检查阈值计算的范围扩大检测范围时，应在 0～0.200
(mm)的范围内设定[检测区域界限]。初始值为 0mm。焊锡识别将按照位置偏移检查阈值与[检测区域界限]
的范围执行。
注意
•
输入
[
检测区域界限
]
后，检测范围会扩大，但位置偏移检查的判定值不会变化。扩大检测范围
后，有时会误检测出识别对象以外的焊锡等，识别可能变得不稳定。
设置初始参数
作为焊锡标记的识别参数的初始值，可对以下示教用参数的初始值进行变更。触摸[默认]按钮后，可将以
下各参数恢复为工厂出货时的初始值。
本设定值将作为编辑生产程序中焊锡标记注册时的初始值。
[照明图案] 的项目，要使用照明图案专用的软键盘进行编辑。有关 OCC 摄像机的同轴照明、斜照明，要
在 0～8 的范围内，分别对蓝色照明及红色照明的照明级别进行调整。识别焊锡时相关的照明要使用闪烁
照明。不能将所有照明级别设定为 0。

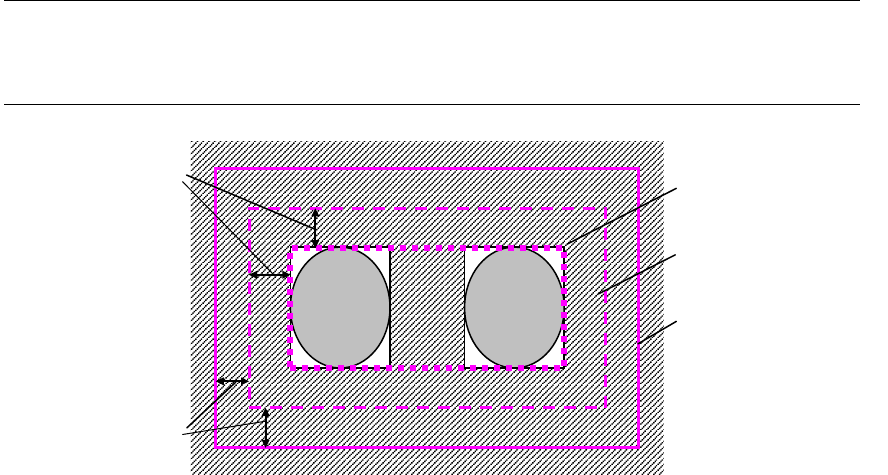

默认检出区域
焊锡外形
检出区域
位置偏移检查阈值
检出范围界线
