第 4 章 操作篇 4- 18. 识别镀锡印刷补偿贴片位置功 能（选购项） 365 4 (5) 将基板放置到 对象 站点 在 [ 选择站点 ] 对话框中，触摸 [ 基板 操作 ] 按钮 ，即 显示 以下 的 [ 基板操作 ] 对话框。 [ 基板操作 ] 对话框的操 作方法请参见「 4-6- 4 元件贴片 确认」。 (6) 示教 BOC/ 领域 / 焊锡标记识别 位置 从 [ 编辑生产程 序 ] – [BOC / 领域 标记 ] 画面触摸…
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
364

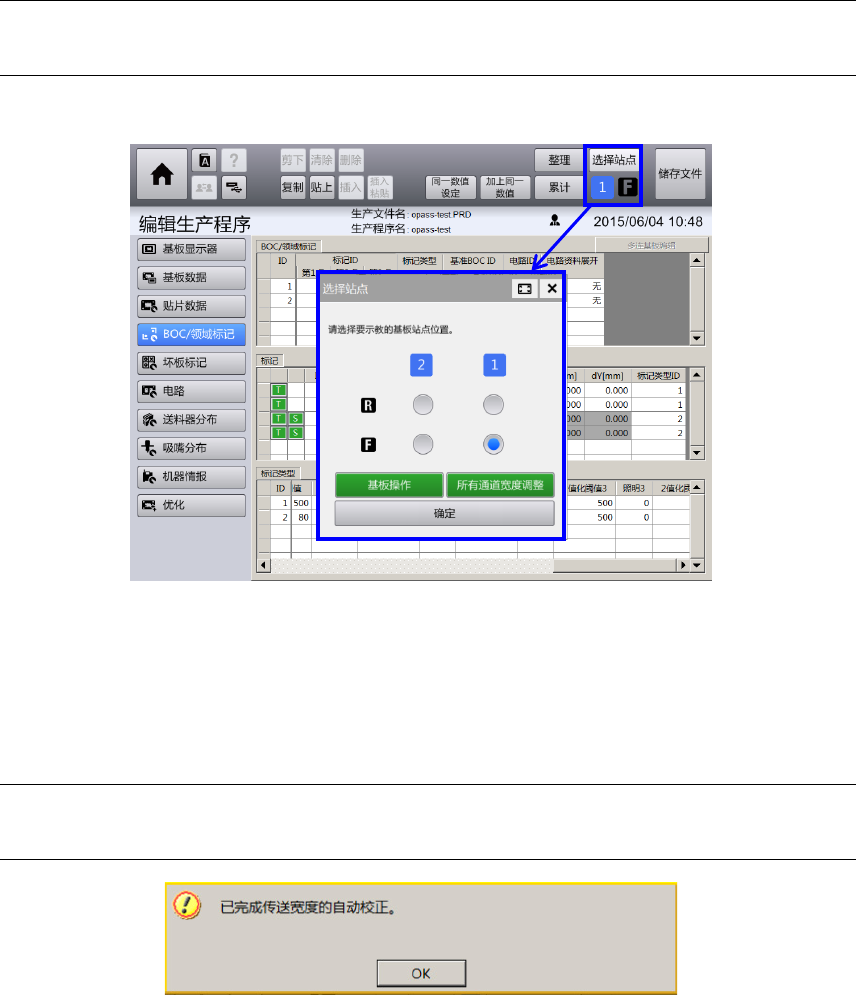

在[选择站点] 对话框中，使用选择按钮选择站点位置（装置编号[1]/[2]、以及通道编号[F]/[R]），触摸[确
定] 按钮，站点即确定，共通面板的显示会切换。
使用[所有通道宽度调整] 按钮，以及[基板操作] 按钮，可进行后述的传送通道的操作。
注意
•
装置处于基板生产过程中的状态下，
[
选择站点
]
按钮无法操作。
(4)
自动调整传送通道宽度
在[选择站点] 对话框中，触摸[所有通道宽度调整]按钮，即对传送通道的宽度自动调整。调整正常完成
后，会显示以下提示信息。
注意
•
如果装置内已放置了基板，则会发生错误，不进行调整。
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
365
4
(5)
将基板放置到对象站点

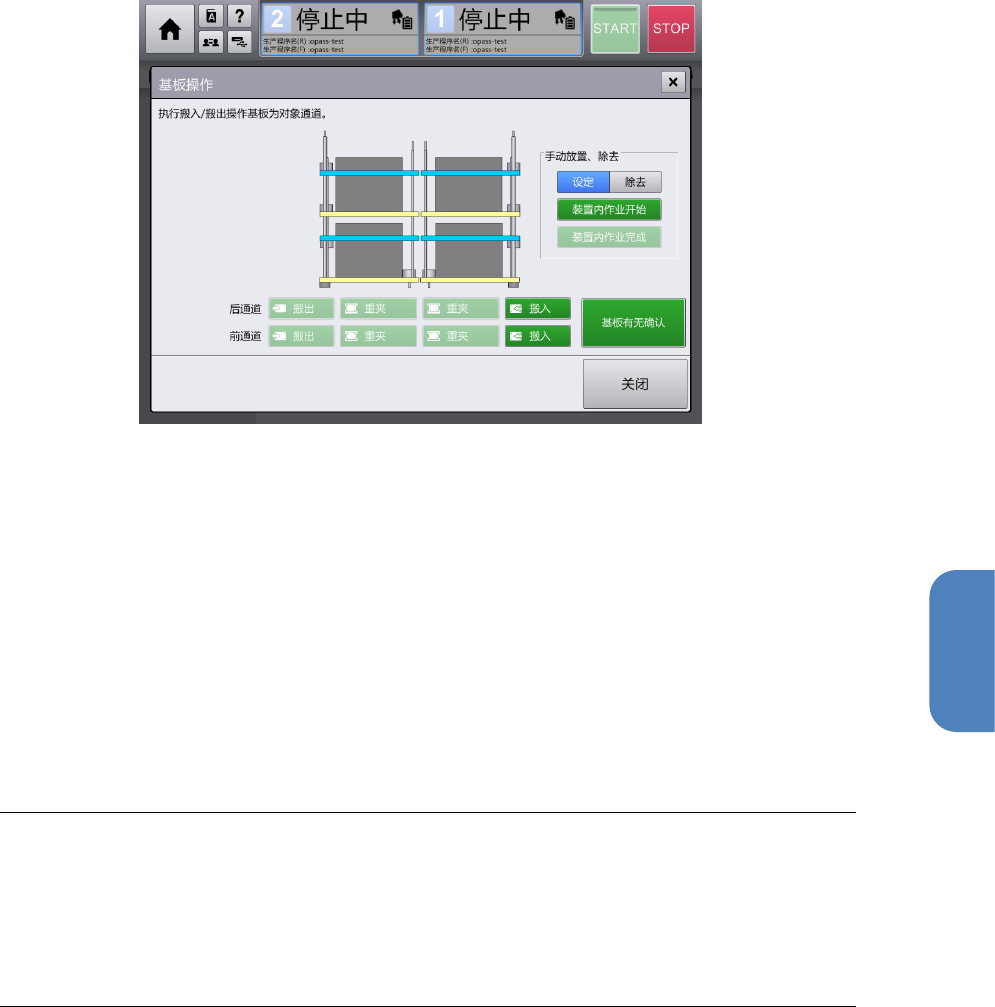

在[选择站点] 对话框中，触摸 [基板操作] 按钮，即显示以下的 [基板操作] 对话框。[基板操作] 对话框的操
作方法请参见「4-6-4 元件贴片确认」。
(6)
示教
BOC/
领域
/
焊锡标记识别位置
从[编辑生产程序] – [BOC/领域标记] 画面触摸标记信息中要进行示教的标记的 [T] 按钮，即显示[BOC/领
域标记示教] 对话框。触摸[S]按钮，即显示 [焊锡识别的条件设置] 对话框。
关于[BOC/领域标记示教] 对话框请参见「4-15-3 标记示教」。
在[BOC/领域标记示教] 对话框中，如果进行示教的标记的类型为「焊锡」， [焊锡识别的条件设置] 按钮
将变为有效。触摸 [焊锡识别的条件设置] 按钮即显示 [焊锡识别的条件设置] 对话框。有关[焊锡识别的条
件设置] 对话框将在后面进行说明。
注意
•
触摸
[T]
按钮显示
[BOC/
领域标记示教
]
对话框时，系统将会自动选出用于补正
BOC
标记位
置的作为基准的
BOC
标记，进行标记位置的识别。如果该作为基准的
BOC
标记的位置识别
失败，则会显示
[
警报
]
画面。显示
[
警报
]
画面时，请按
RESET
按钮解除警报，并确定是将
基准的
BOC ID
的值变更为可识别的
BOC ID
，或指定为
”0”
，开始最初的
BOC
标记位置示
教。
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
366

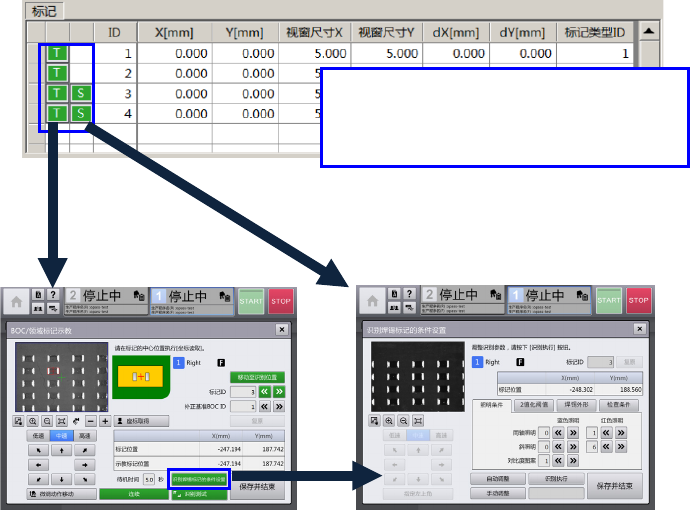

[BOC/领域标记] 画面
[BOC/领域标记示教] 对话框 [焊锡识别的条件设置] 对话框
(7)
示教
BOC/
领域标记的参数
触摸[BOC/领域标记示教] 对话框的 [识别测试] 按钮，即显示 [BOC/领域标记识别测试] 对话框。在[BOC/
领域标记识别测试] 对话框中，可对 BOC/领域标记、以及焊锡标记的识别参数进行调整，可进行标记识
别测试、连续识别测试。
有关[BOC/领域标记识别测试] 对话框请参见「4-15-3 标记示教」。
由于要显示
T
、
S
按钮，
需按照必要的贴片数量制作空白数据。
仅焊锡标记才显示 S 按钮。
