第 4 章 操作篇 4- 18. 识别镀锡印刷补偿贴片位置功 能（选购项） 370 注意 • 触摸 [T ] 按钮 显示 [ 坏板标记示教 ] 对话框后，将对 用于 BOC 标记 位置补正的坏板标 记信息的 [BOC ID] 中 指定 的 BOC 标记进行 识别 。 如果 [BOC ID] 的值为 0 ，则不会进行补正 动作 。 [ 坏板标记 ] 画面 [ 坏板标记示教 ] 对话框 由于要显示 [T] 按钮， 因此要按照必要的 坏板标记…
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
369
4
[贴片数据] 画面
[贴片位置示教] 对话框
(10)
示教坏板标记位置

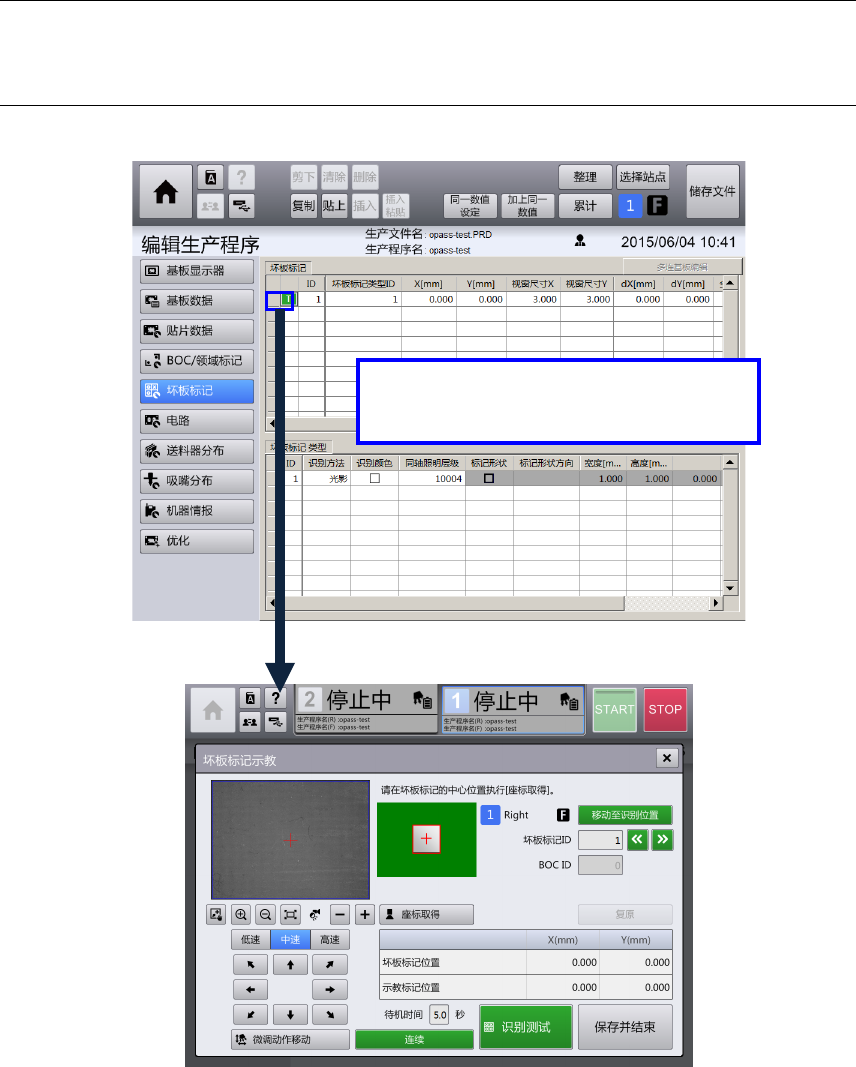

从[编辑生产程序] – [坏板标记] 画面触摸要进行坏板标记识别位置示教的坏板标记的 [T] 按钮，即显示[坏
板标记示教] 对话框。
关于[坏板标记示教] 对话框请参见「4-15-3 坏板标记示教」。
元件名即使是空白栏也可示教。
由于会显示[T] 按钮，因此要按照必要的
贴片数量制作空白数据。
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
370
注意
•
触摸
[T]
按钮显示
[
坏板标记示教
]
对话框后，将对用于
BOC
标记位置补正的坏板标记信息的
[BOC ID]
中指定的
BOC
标记进行识别。如果
[BOC ID]
的值为
0
，则不会进行补正动作。
[坏板标记] 画面
[坏板标记示教] 对话框
由于要显示[T] 按钮，因此要按照必要的
坏板标记数量制作空白数据。
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
371
4
(11)
对示教结果进行覆盖保存

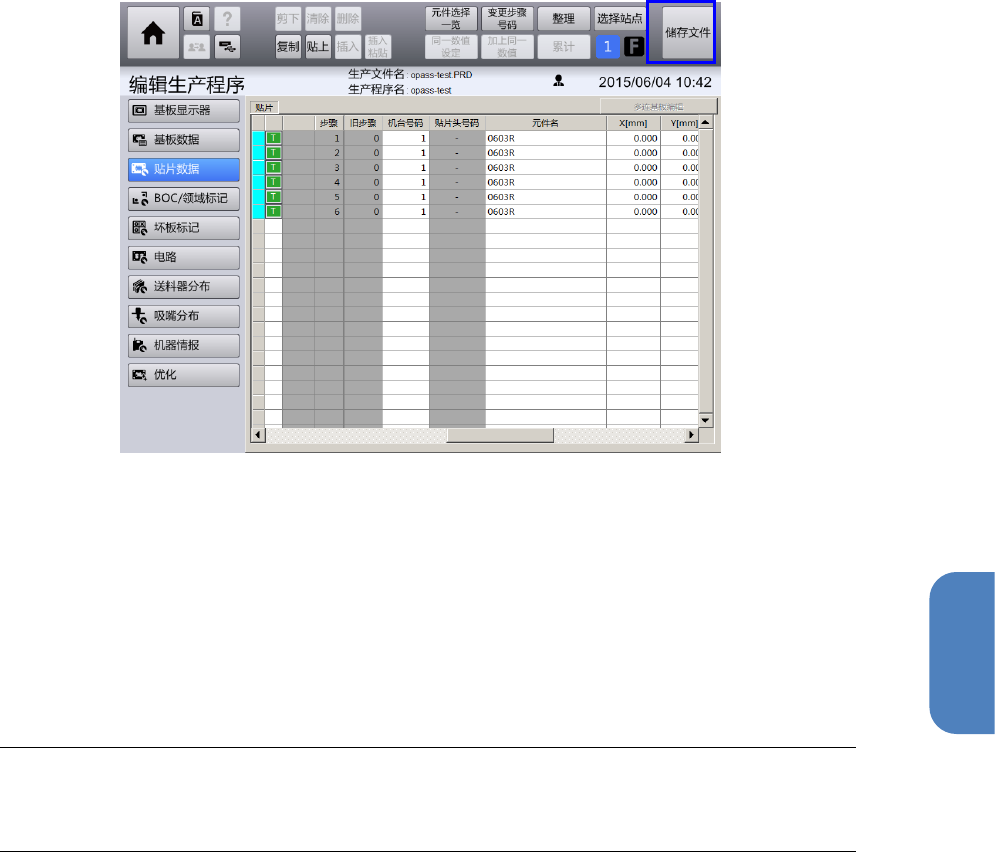

为了将示教结果保存到生产程序中，要触摸 [储存文件] 按钮进行保存。（但如果正在对已安排的生产中
的生产程序进行编辑时，由于生产程序会自动更新，因此无需进行 [储存文件] 按钮的操作。）
(12)
示教完成
完成示教后，在相应必要的 [编辑生产程序] - [最优化] 画面中实施生产程序的优化。之后再次触摸 [储存文件]
按钮进行保存。然后，触摸画面左上部的 [Home] 按钮返回 [顶部菜单] 画面。
这时，如果生产程序尚未被保存，将显示以下的警告提示信息。
由于触摸[否] 按钮即会返回 [编辑生产程序] 画面显示，因此请使用 [储存文件] 按钮保存编辑中数据。
触摸[是] 按钮则显示 [顶部菜单] 画面。
注意
•
在生产程序尚未保存的状态下，通过
[
顶部菜单
] – [
安排
] – [
安排支援
]
画面进行生产程序的切换
时，编辑过程中的中间数据将被自动删除。
