第 2 章 系统概要 2- 4. 机器的构成 13 2 2-4- 6. 主要按钮的作用 主断路器 用于供给 / 切断装置电源。 紧急停止开关 本机的紧急停止 开关位于本体 正面 紧急时按下此开 关，动力即被 切断，装置驱动部立 即停止。 要解除时，将按 钮向右旋转。 POWER ON 开关 接通电源。按下 开关后本机启 动。 POWER OFF 开关 切断电源。按下 开关后本机结 束，电源切断。 触屏式监视器 本机的…
第
2
章
系统概要
2-4.
机器的构成
12

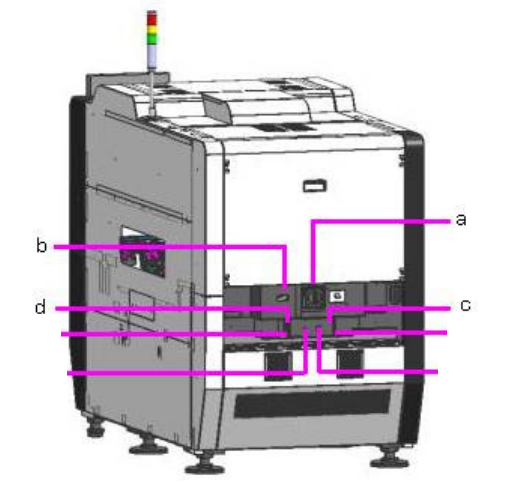

后部
(a)
主断路器
(b) Hour Meter
(c) JOINT IN
(d) JOINT OUT
(e) LAN
端口
(f) S/IL
（
Start Inter Lock
）
f
e
第
2
章
系统概要
2-4.
机器的构成
13
2
2-4-6.
主要按钮的作用
主断路器
用于供给
/
切断装置电源。
紧急停止开关
本机的紧急停止开关位于本体正面
紧急时按下此开关，动力即被切断，装置驱动部立即停止。
要解除时，将按钮向右旋转。
POWER ON
开关
接通电源。按下开关后本机启动。
POWER OFF
开关
切断电源。按下开关后本机结束，电源切断。
触屏式监视器
本机的操作输入，通过正面的触屏式监视器画面进行。
有关各操作的详情，请参阅后面讲述的内容。
USB
存储设备插入口（
2
处）
2
处
USB
存储设备插入口都用于在
USB
设备和本机之间交换数据。请勿连接非本公司指定的产
品。
第
2
章
系统概要
2-4.
机器的构成
14
2-4-7.
贴片头部的构成
贴片头的构成如下。
P16 吸嘴贴片头
行星贴片头
吸嘴 16 个
视觉识别摄像机
元件摄像机
吸取检查摄像机
OCC
激光识别
HMS
P8 吸嘴贴片头
行星贴片头
吸嘴 8 个
视觉识别摄像机
吸取检查摄像机
OCC
激光识别
HMS
视觉识别摄像机
VCS
视觉识别摄像机部
元件摄像机（P16 吸嘴贴片头）
为贴片准确，对吸取元件进行确认的摄像机。元件摄像机机安装在 XY 方向移动的贴片头上。利用此
摄像机，在贴片头移动时识别元件。
VCS
摄像机（P8 吸嘴贴片头）
为了贴片准确对吸取的元件进行确认的摄像机。摄像机安装在主机框架上。贴片头会移动至摄像机
上空，在停止后对元件进行识别。
