第 4 章 操作篇 4- 18. 识别镀锡印刷补偿贴片位置功 能（选购项） 374 记号 名称 说明 (f) 手动 调整 显示 [ 焊锡识别手动调 整 ] 对话框，用于手动 设定 焊锡 识别周围信 息，在该结果基 础上自动调整 参数。 (g) 识别执行 按照 设定的焊锡识别 条件 进行焊锡 识别 。 在按钮的下侧， 显示 焊锡 识别的结果 (OK/NG) 。 (h) 保存 并 结束 对编辑 焊锡 识别条件 后的 值 进行 确定。 如果对…
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
373
4

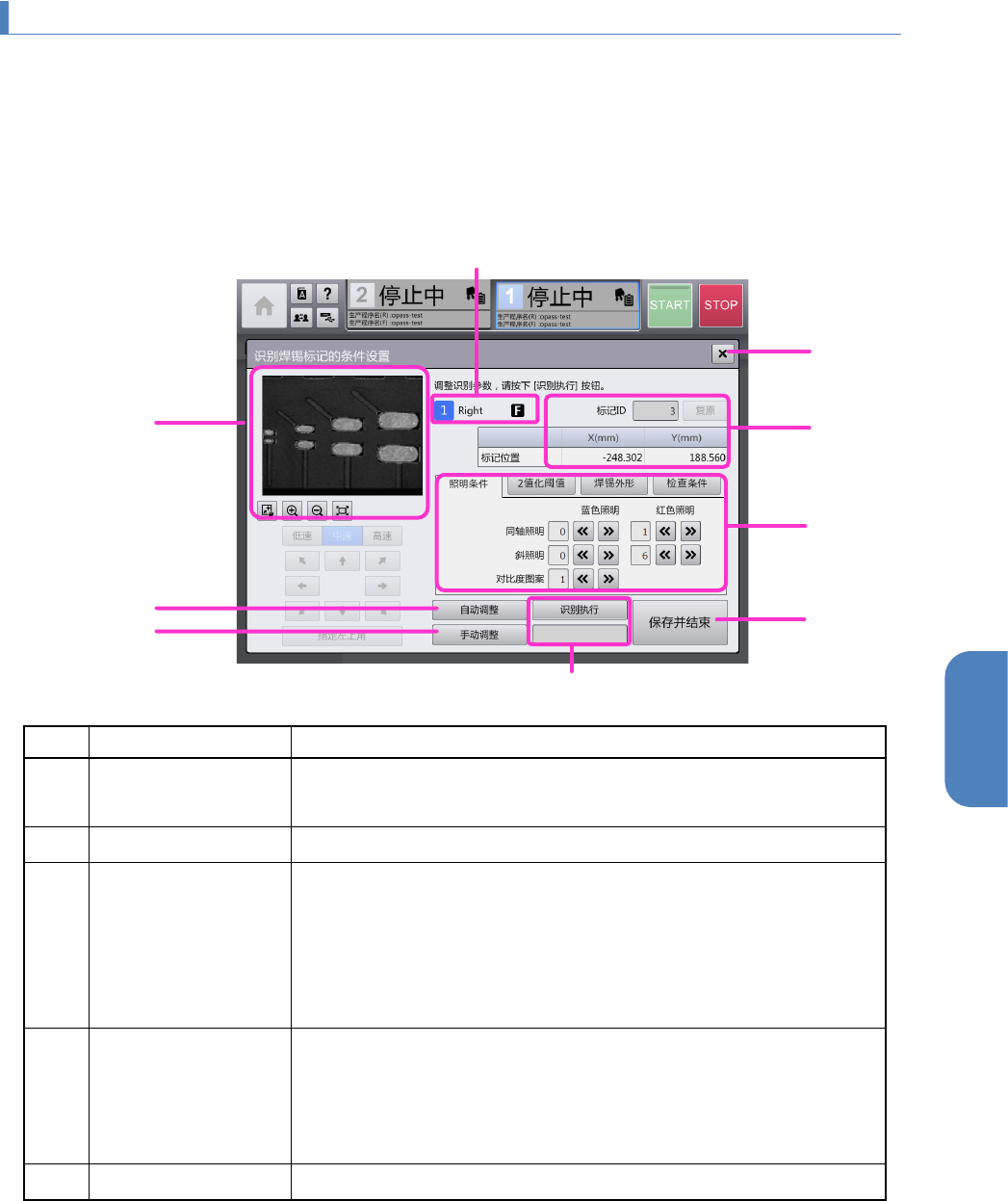

4-18-7. 焊锡识别的条件设置
[焊锡识别的条件设置] 对话框，可通过轻触操作对 [照明条件]、[2 值化阈值]、[焊锡外形]、[检查条件]的
各参数进行设定。可使用[自动调整] 按钮、[手动调整]按钮调出各种调整画面，以及使用[识别执行] 按钮
按照指定参数进行识别测试。
共通项目
记号
名称
说明
(a)
OCC
监视器
显示设定的照明条件下的摄像图像，以及识别执行时显示该结果图
像。
(b)
站点信息
显示进行示教的基板所放置的站点信息（装置编号、通道编号）。
(c)
标记信息
显示要示教的焊锡标记的信息。
•
标记
ID
：焊锡标记的标记
ID
•
标记位置：焊锡标记的
XY
坐标位置
触摸[复原] 按钮，则将选择中的选项卡所显示的焊锡识别条件恢复
为编辑前的状态。
(d)
参数选择选项卡
选择要进行焊锡识别设定的参数的种类。
•
照明条件：设置识别时的照明条件
•
2
值化阈值：设置识别时的
2
值化阈值
•
焊锡外形：设置焊锡的外形尺寸
•
检查条件：设置其他的检查条件
(e)
自动调整
显示
[
焊锡识别自动调整
]
对话框，用于自动调整焊锡识别参数。
a
e
f
i
g
h
c
b
d
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
374
记号
名称
说明
(f)
手动调整
显示
[
焊锡识别手动调整
]
对话框，用于手动设定焊锡识别周围信
息，在该结果基础上自动调整参数。
(g)
识别执行
按照设定的焊锡识别条件进行焊锡识别。
在按钮的下侧，显示焊锡识别的结果(OK/NG)。
(h)
保存并结束
对编辑焊锡识别条件后的值进行确定。
如果对自动生产中的生产程序正在进行示教，则对生产程序进行自
动更新。
(i)
×
按钮
取消焊锡识别条件的编辑。

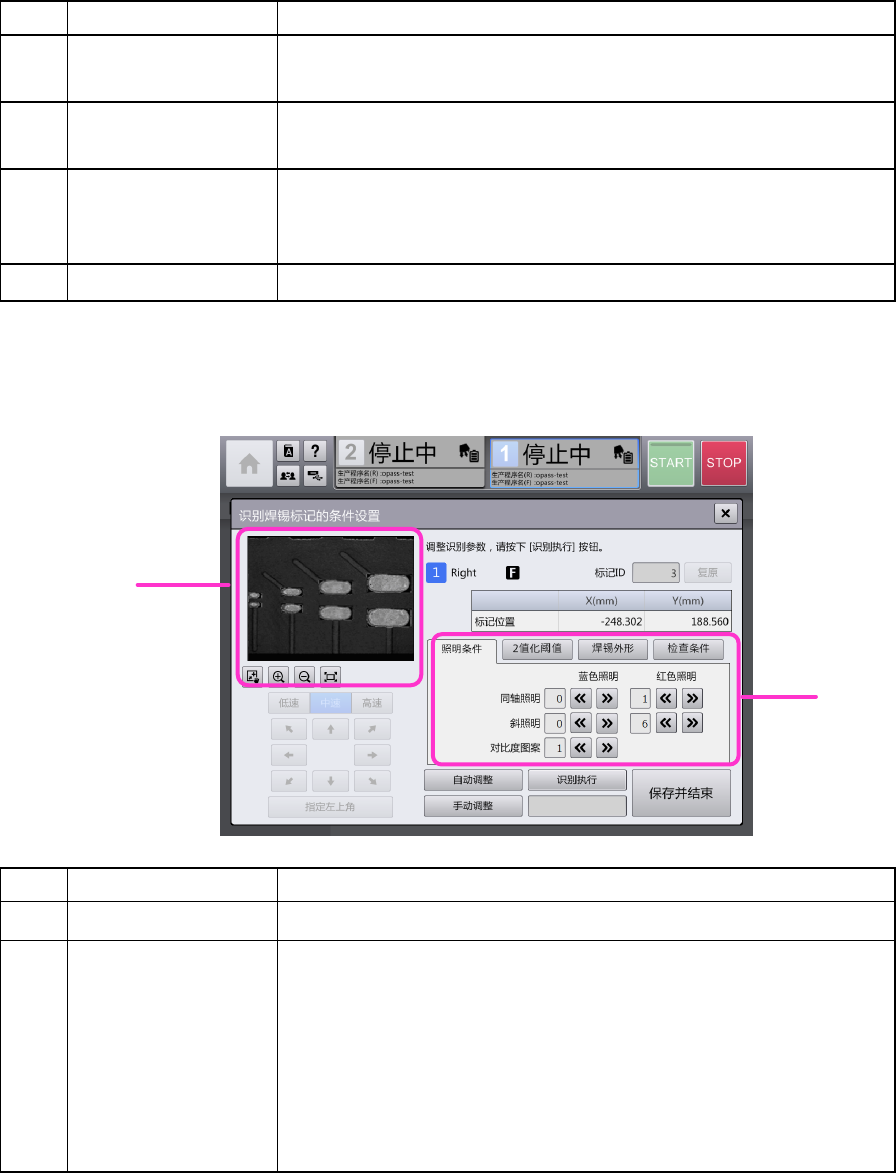

照明条件
记号
名称
说明
(a)
OCC
监视器
显示设定的照明条件下的摄像图像。
(b)
照明条件
对焊锡识别的以下的参数进行调整。
•
同轴照明：在
0
～
8
的范围内调整
OCC
同轴照明的亮度级别。
•
斜照明：在
0
～
8
的范围内调整
OCC
斜照明的亮度级别。
•
对比度图案：对使
OCC
摄像机的敏感度变化的参数进行调整。
如果照明的调整没有改善，在
0
～
9
的范围内选择焊锡印刷与
基板的对比度较好的编号。
不能将全部亮度级别设定为
0
。
a
b
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
375
4
请一边观察 OCC 监视器，一边调整 [同轴照明]、[斜照明]、[对比度图案] 的各参数，使焊锡印刷与基
板具有较好的对比度。
在编辑框中直接输入数值，或选择编辑框右侧的按钮对各参数进行变更。
同轴照明主要影响基板上的垫片(焊盘 Pad)或阻焊部分的亮度，斜照明主要影响焊锡的亮度。
・焊锡印刷识别会将类似基板的电极图案那样的亮度高的部分变换为亮度 0。
因此，要对同轴照明及斜照明的参数进行调整，使看起来电极垫片(焊盘 Pad)部分成为最高的亮
度，焊锡为中等亮度，其他的部分较暗。
・由于焊锡印刷的表面的凹凸等，有时 2 值化阈值调整时或识别时在焊锡印刷的内部存在黑色斑
点状（亮度 0）的部分，要将照明设定为比设定的值更弱的值。
・对比度图案是使摄像机的敏感度变化的参数。如果照明的调整没有改善，要选择使得焊锡印刷
与基板的对比度良好的编号。
继续示教，在[焊锡识别的条件设置] 画面中使用自动调整功能，可自动设定参数。
调整完成后，请选择[2 值化阈值] 选项卡。调整值即会更新，并进入下一工程。

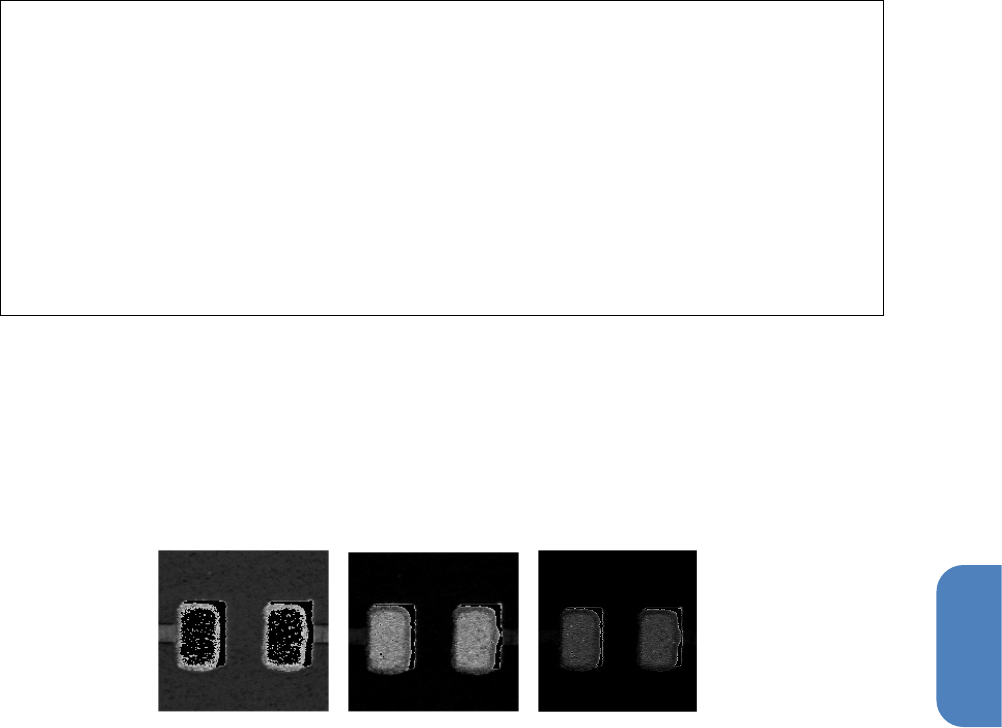

・识别图像的示例
太亮 良好 太暗
