第 4 章 操作篇 4- 18. 识别镀锡印刷补偿贴片位置功 能（选购项） 381 4 记号 名称 说明 (e) 反映 对调整 焊锡 识别条件后的值 进行 确定，返回 [ 焊锡识别的条件设 置 ] 对话框。 (f) × 按钮 取消 焊锡识别 条件 的自动调整，返回 [ 焊锡识别的条件设 置 ] 对话 框。 在 [ 焊锡识别的 条件设置 ] 画面中选择 [ 自动调整 ] 按钮，即 切换为显示 [ 焊锡 识别 自动调整 ] 对话框。在 [ …
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
380
焊锡识别自动调整
记号
名称
说明
(a)
OCC
监视器
显示在设定的识别焊锡条件下的摄像图像。
执行自动调整时，连续显示自动调整的结果图像。
执行自动调整后，显示进行焊锡识别的识别结果图像。
(b)
调整参数显示
显示照明级别（同轴照明（红）、斜照明（红））、对比度图案、2
值化阈值调整前的值和调整结果。
(c)
全参数自动调整
设定自动调整的模式。
勾选（ON）：
对照明级别（同轴照明（红）、斜照明（红））、对比度图案、2
值化阈值全部进行变动的同时，按照全图案的组合进行自动调
整。
不勾选（OFF）：(初始状态)
以当前设定的焊锡识别条件为中心，使识别条件在一定范围内变
动进行自动调整。
(d)
自动调整执行
变更参数的同时，反复进行焊锡识别，自动调整最适合的参数。
※如果识别结果不稳定，将显示警告提示信息。
完成自动调整后，会在按钮的下侧显示自动调整的结果(OK/NG)，
在
[
调整参数显示
]
中显示参数。
a
b
ｃ
d
e
f
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
381
4
记号
名称
说明
(e)
反映
对调整焊锡识别条件后的值进行确定，返回
[
焊锡识别的条件设置
]
对话框。
(f)
×
按钮
取消焊锡识别条件的自动调整，返回
[
焊锡识别的条件设置
]
对话
框。
在[焊锡识别的条件设置] 画面中选择 [自动调整] 按钮，即切换为显示[焊锡识别自动调整] 对话框。在
[焊锡识别自动调整] 对话框中触摸 [自动调整执行] 按钮，将在变更参数的同时反复识别，自动调整最
适合的参数。自动调整结束后，将在[调整参数显示]中显示调整后的参数。
勾选[全参数自动调整] 后，将在执行自动调整时，使照明、阈值、对比度图案进行全部变动的同时，
按照全部图案的组合进行识别、自动调整。
自动调整结束后，按下[反映] 按钮，调整结果即被反映到 [焊锡识别的条件设置] 对话框中。
Tips
•
在执行自动调整过程中触摸
[STOP]
按钮，即中止自动调整。
•
如果通过自动调整不能稳定识别，请勾选
[
全参数自动调整
]
。
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
382

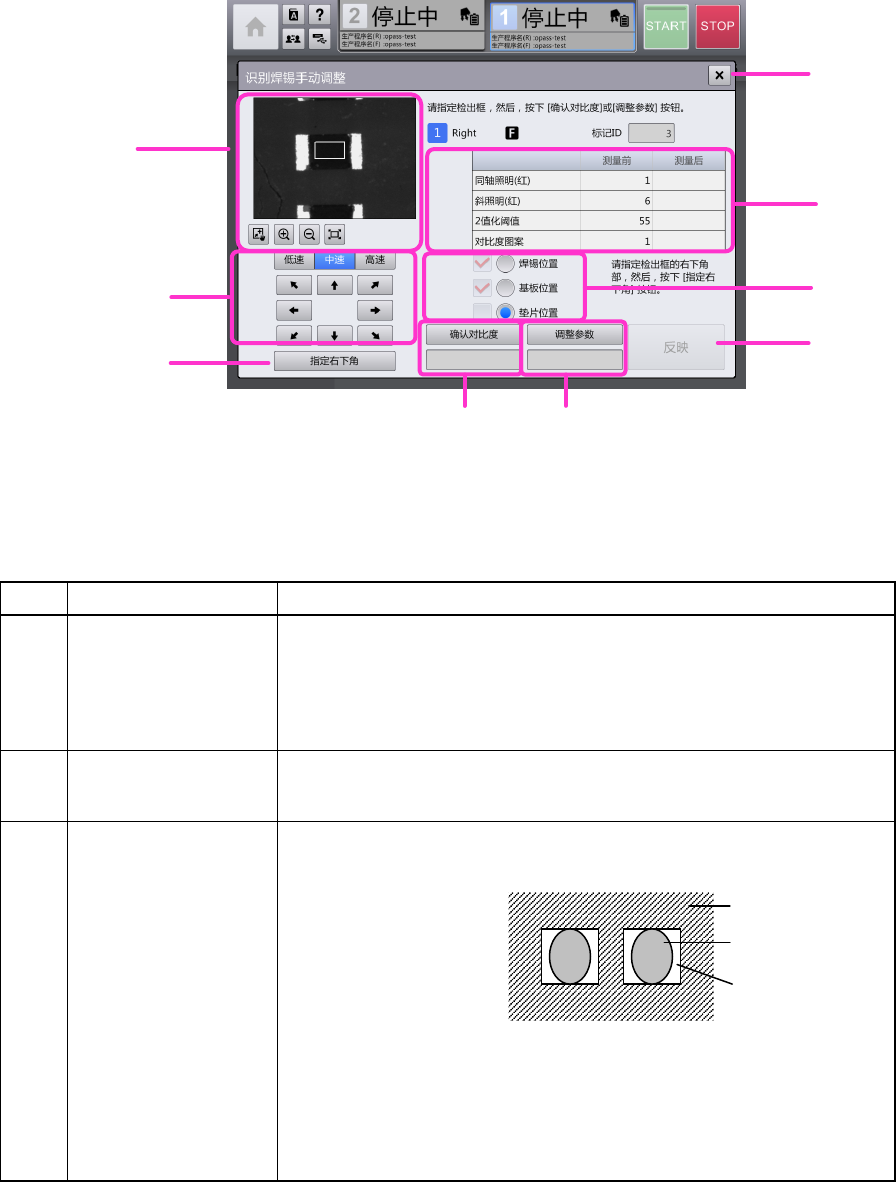

焊锡识别手动调整
记号
名称
说明
(a)
OCC
监视器
显示在设定的焊锡识别条件下的摄像图像及示教领域。
※示教领域通过显示的外框线，仅显示选择的示教位置领域。
执行[确认对比度] 、 [调整参数]时，即显示结果图像。
(b)
显示调整参数
显示照明级别（同轴照明（红）、斜照明（红））、对比度图案、2
值化阈值调整前的值以及调整结果。
(c)
设定测量位置
从以下选择测量对象的位置
・焊锡位置
・基板位置
・垫片(焊盘 Pad)位置
焊锡位置、基板位置的测量为必需的项目。垫片(焊盘 Pad)位置不能
指定时，即使不指定也可执行确认对比度以及调整参数的操作。
在各测量位置的左侧，会显示对象测量位置的测量实施状态。测量
结束后，勾选标记会变为
ON
。
a
b
d
f
h
i
c
g
e
基板
焊锡
垫片
