第 4 章 操作篇 4- 18. 识别镀锡印刷补偿贴片位置功 能（选购项） 385 4 (3) 指定垫片 ( 焊盘 Pad) （ 蓝框为 测量位 置） Tips • 在执行调整参数 过程中触摸 [STOP] 按钮 时，即中止自动调整。 • 如果 垫片 ( 焊盘 Pad) 位置不能设定， 可省略垫片 ( 焊盘 Pad) 位置 ，进行 参数调整 。 焊锡识别 确认 在 [ 焊锡识别的 条件设置 ] 对话框中触 摸 [ 识别执行 ] 按钮…
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
384

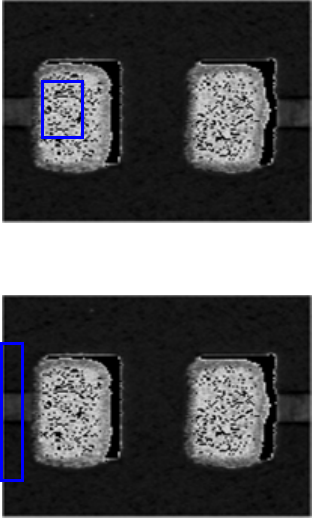

(1)
指定焊锡位置（蓝框为测量位置）
(2)
指定基板（蓝框为测量位置）
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
385
4
(3)
指定垫片
(
焊盘
Pad)
（蓝框为测量位置）
Tips
•
在执行调整参数过程中触摸
[STOP]
按钮时，即中止自动调整。
•
如果垫片
(
焊盘
Pad)
位置不能设定，可省略垫片
(
焊盘
Pad)
位置，进行参数调整。
焊锡识别确认
在[焊锡识别的条件设置] 对话框中触摸 [识别执行] 按钮时，即按照设定的参数进行焊锡识别。焊锡识别结
果图像将在 OCC 监视器中显示。如果识别不稳定时，请重新设定识别条件。
焊锡标记正常识别完成后，触摸[保存并结束] 按钮，关闭 [焊锡识别的条件设置] 对话框。
如果正在对自动生产中的生产程序进行示教，使用[保存并结束] 按钮，对各种示教画面中所设定的有关内
容，生产程序会自动更新。
如果不是自动生产过程中（安排未实施时），触摸[编辑生产程序] 各画面的共通面板上的 [储存文件] 按
钮，通过将编辑结果反映到生产程序中进行确定。
第
4
章
操作篇
4-18.
识别镀锡印刷补偿贴片位置功能（选购项）
386
4-18-8. 生产
安排时的警告显示
在［顶部菜单］-［安排］ - ［安排支援］画面中，进行切换到使用焊锡标记的生产程序。如果标记设定
已正确，即会完成正常的生产程序切换。
在未安装识别焊锡印刷补偿贴片位置的（有偿）选购项的装置中，切换到使用焊锡标记的生产程序时，将
显示错误提示信息，切换会失败。
生产开始时的警告显示
在［顶部菜单］-［机器设置］ - ［功能设定］画面中，在将识别焊锡印刷补偿贴片位置设定为 OFF 的状
态下，载入使用焊锡识别的生产程序，按下 [START] 按钮后，在自动生产开始前会显示以下的警告提示
信息。在显示此提示信息的状态下，通过再次按 [START] 按钮，尽管可以强制开始生产，但不会进行焊
锡识别，而是使用与焊锡标记相关的基准 BOC 标记，进行贴片位置补正。
