第 5 章 维护 篇 5- 2. 保养检查 12 5 ． 机械 阀导轨部 的清 洁 及注油 一面将 LM 导轨上下移动一面用毛刷等 向 ( E) 部薄薄地均匀地涂 敷 AFF 润滑 脂。 6 ． 机械阀滚柱 部的清 洁 及注油 在阀切换手柄的轴承 (F) 部的外周薄薄 地涂敷 AFF 润滑脂。 (E) (F)
第
5
章 维护篇
5-2.
保养检查
11
5
3
．
RT

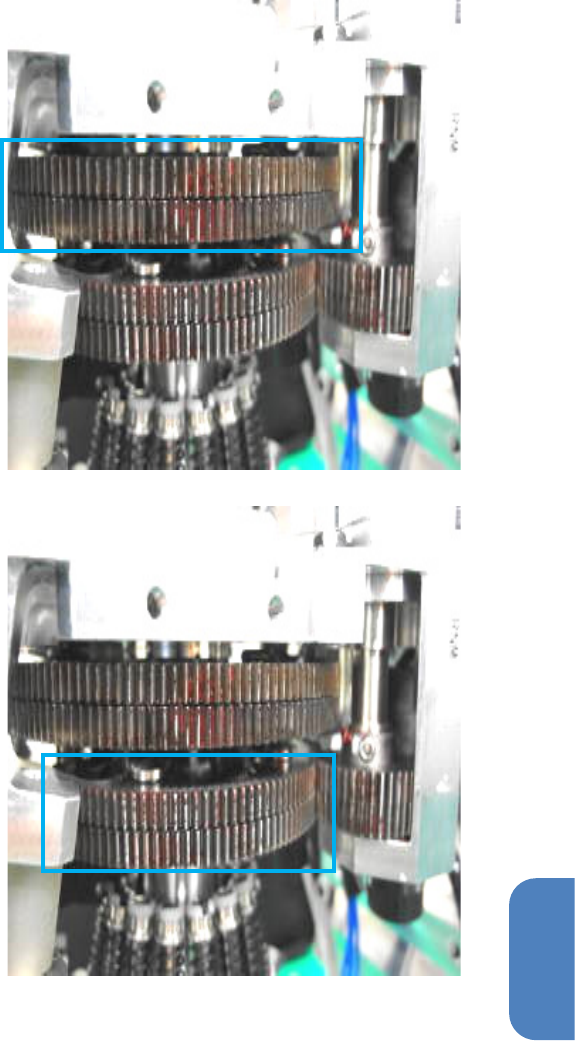

轴齿轮部的清洁及注油
旋转齿轮，用毛刷等向
(C)
部薄薄地
均匀地涂敷
Mobilith SHC
润滑脂。
4
．
RN
轴齿轮部的清洁及注油
旋转齿轮，用毛刷等向
(D)
部薄薄地
均匀地涂敷
Mobilith SHC
润滑脂。
(C)
(D)
第
5
章
维护篇
5-2.
保养检查
12
5
．

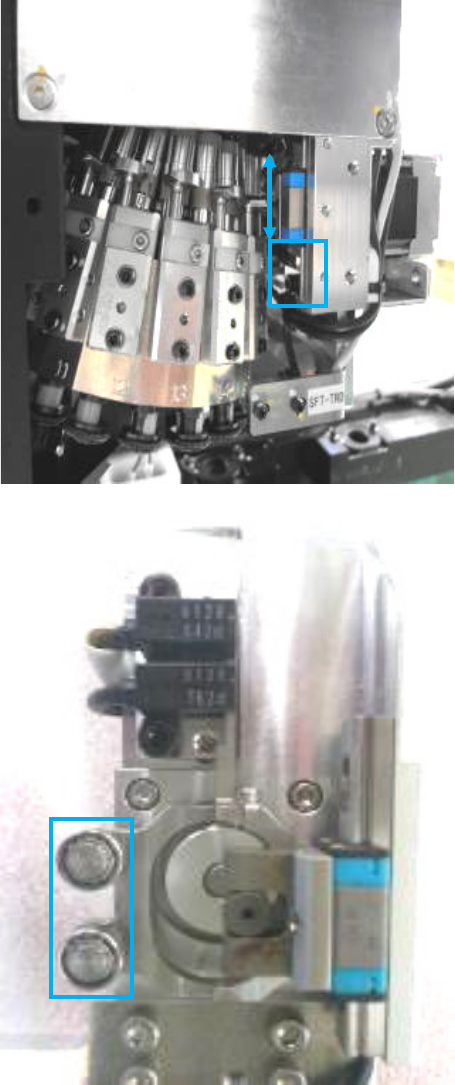

机械阀导轨部的清洁及注油
一面将
LM
导轨上下移动一面用毛刷等
向
(E)
部薄薄地均匀地涂敷
AFF
润滑
脂。
6
．
机械阀滚柱部的清洁及注油
在阀切换手柄的轴承
(F)
部的外周薄薄
地涂敷
AFF
润滑脂。
(E)
(F)
第
5
章 维护篇
5-2.
保养检查
13
5
7
．

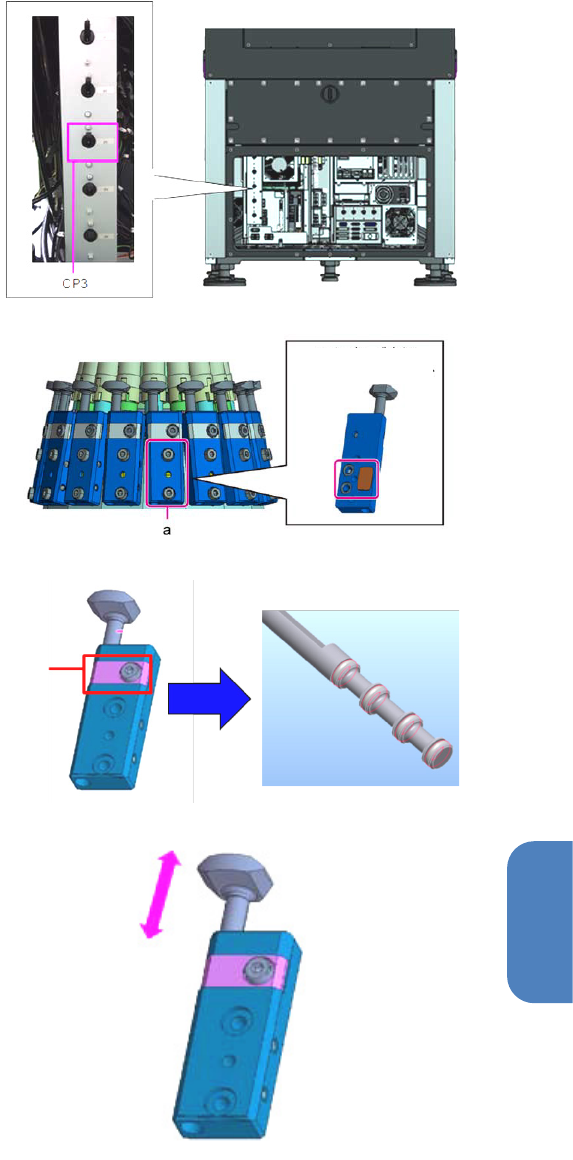

机械阀过滤器的更换
7-1
卸下本机后侧下部的护罩，将真空泵
的断路器
(CP3)
置于
OFF
。
7-2
松开
M2
规格的
CP
螺栓
(a) 2
个，卸
下机械阀，更换过滤器。
进行安装时，
2
个
M2
的
CP
螺栓
(a)
请按照紧固扭矩
0.1N
･
m
。
8
．
给机械阀滑阀部
O
形环涂敷润滑脂
8-1
拆下机械阀的
(G)
螺栓，取下滑阀。
给
O
形环薄薄地涂敷
MV-200G
。
8-2
使滑阀复原，用手指上下移动，检查
是否能没有阻碍地平稳动作。
G
机械阀背侧
O
形环和过滤器
