第 2 章 系统概要 2- 4. 机器的构成 16 P16 吸嘴贴片头用吸 嘴种类 反射方式方形吸嘴 形状 吸嘴 ID 名称 吸嘴外径 吸嘴内径 对象元件 501 HF0402 R(C) 0.4mm ×0.3mm （长方形） 0.08mm （ X 型） 0402 502 HF0603 R(C) 0.6mm ×0.3mm （长方形） 0.2mm （ 2 孔） 0603 503 HF1005 R(C) 1.0mm ×0.5mm （长方形…
第
2
章
系统概要
2-4.
机器的构成
15
2
吸取检查摄像机
吸取元件时，为了检查吸取状态，从元件侧面进行识别，检查元件高度的摄像机。可检查芯片站
立。采用透射照明。
OCC
本摄像机可进行基板姿势补正，带式供料器吸取位置补正，识别确定元件贴片位置的基准——BOC 标
记位置和坏板标记。采用反射照明。
对元件的视觉识别摄像机，照明方式和元件之间有以下限制条件。
摄像机种类（高速贴片头）
照明方式
元件识别条件
标准装备 元件摄像机
（元件识别）
反射照明
0402 mm
以上
～□
5 mm
以下（无角度限制）
元件高度
3mm
以下
吸取检查
摄像机
透射照明 元件高度
0.1 mm
～
3 mm
以下
摄像机种类（通用贴片头）
照明方式
元件识别条件
标准装备
VCS
摄像机
（元件识别）
反射照明
0603 mm
以上
～□
25 mm
以下（无角度限制）
元件高度
10.5mm
以下
吸取检查摄像机
透射照明
0603mm
以上～□
13mm
以下
元件高度
0.1 mm
～
4 mm
以下
本机有
4
种元件识别方式。各种识别方式和识别对象元件的关系如下表所示。
识别方式
对象元件
芯片
反射
基本轮廓无凹凸的
四方形元件
・矩形芯片元件
引脚
（基本上对引脚根数
无限制）
・晶体管、二极管、
SOP
、
QFP
球
反射
球状的电极为格子状排列
的元件
・
BGA
、
CSP
元件
异形
反射
外形无规则性的元件
・连接器等
注意
•
反射识别时，可能因光亮情况而无法识别。
•
连接器类，基本可识别出引脚元件，但有时也有一部分无法识别。
激光识别
HMS
用于检测基板弯曲和对带式供料器吸取高度进行补正的传感器。
第
2
章
系统概要
2-4.
机器的构成
16
P16

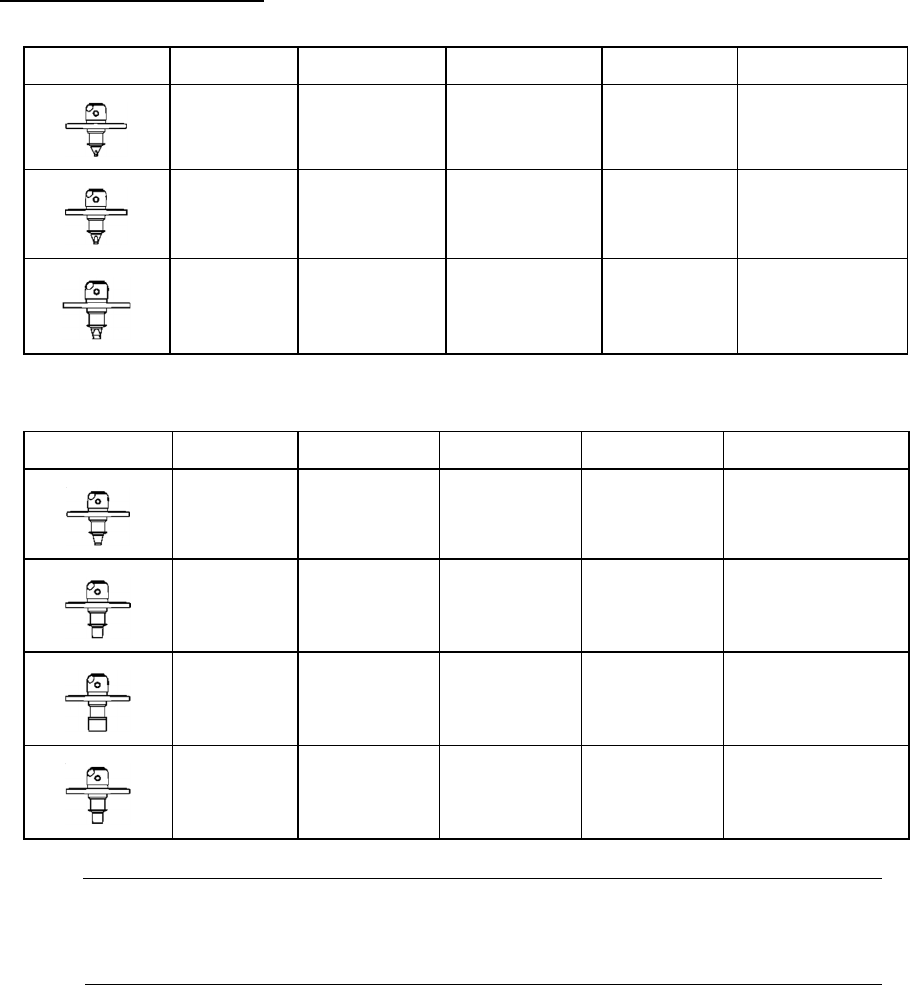

吸嘴贴片头用吸嘴种类
反射方式方形吸嘴
形状
吸嘴
ID
名称
吸嘴外径
吸嘴内径
对象元件
501 HF0402R(C)
0.4mm×0.3mm
（长方形）
0.08mm
（
X
型）
0402
502 HF0603R(C)
0.6mm×0.3mm
（长方形）
0.2mm
（
2
孔）
0603
503 HF1005R(C)
1.0mm×0.5mm
（长方形）
0.4mm 1005
反射方式圆形吸嘴
形状
吸嘴
ID
名称
吸嘴外径
吸嘴内径
对象元件
506 HF10071(C) 1.0mm 0.7mm 1608
507 HF12081 1.4mm 1.0mm 2012-3216
508 HF25201 2.5mm 2.0mm □
3mm
～□
5mm
511 HF12081(C) 1.4 mm 1.0 mm 2012-3216
注意
•
本机可检测吸嘴脱落。请使用
RX-7
专用的吸嘴。
•
请勿直接用手将吸嘴安装到贴片头上。（否则）安装上的吸嘴将无法识别。
第
2
章
系统概要
2-4.
机器的构成
17
2
P 8
吸嘴贴片头用吸嘴种类
反射方式方形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
601 MF0603R(C)
0.6mm × 0.3mm
（长方形）
0.2mm
（
2
孔）
0603
602 MF1005R(C)
1.0mm × 0.5mm
（长方形）
0.4mm 1005
611 MF7530R
7.5mm × 3.0mm
（长方形）
6.9mm × 2.4mm
（长方形）
连接器
617 MF6020R
6.0mm × 3.0mm
（长方形）
5.0mm × 1.4mm
（长方形）
连接器
反射方式圆形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
603 MF10071(C) 1.0mm 0.7mm 1608
604 MF12081(C) 1.4mm 1.0mm 2012-3216
606 MF25201 2.5mm 2.0mm
铝电解电容器（小）
､钽电容器
608 MF40301 4.0mm 3.0mm
SOP
（窄幅型）、
SOJ
､连接器
609 MF60401 6.0mm 4.0mm
SOP
（窄幅型）、
SOJ
､连接器
610 MF09001 10.0mm 9.0mm
QFP
､
PLCC
619 MF6025G 6.0mm 2.5mm
铝电解电容器
（大）
620 MF4025G 4.0mm 2.5mm
铝电解电容器
（中）
621 MF0080G 10.0mm 8.0mm
