第 5 章 维护 篇 5- 2. 保养检查 21 5 4 ． R N 轴齿轮部的清洁 及注油 用回丝等擦除旧的润滑 脂，旋转齿 轮，用毛刷等向 (D ) 部薄薄地均 匀地 涂敷 Mobilith SHC 润滑脂。 5 ． 吸嘴齿轮部的清洁 及注油 用回丝等擦除旧的润滑 脂，旋转齿 轮，用毛刷等向 (E ) 部薄薄地均匀 地涂 敷 Mobilith SHC 润滑脂。 6 ． 阀切换滚柱部的清洁 用棉棒擦除旧的润滑脂 。 请不要使用乙醇，因…
第
5
章
维护篇
5-2.
保养检查
20
贴片头装置
(S8
贴片头
)

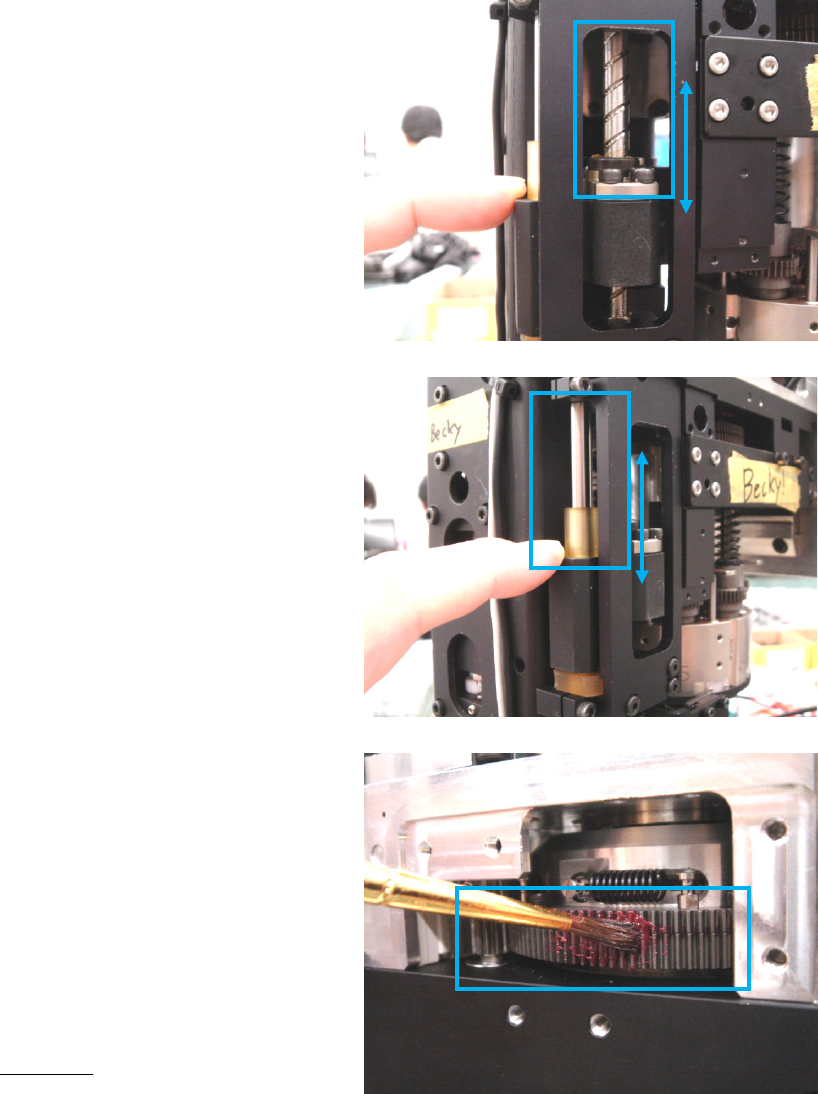

1
．
H
轴滚珠丝杠的清洁及注油
用回丝等擦除旧的润滑脂，一面滑动
滚珠丝杠一面用毛刷向
(A)
部薄薄地均
匀地涂敷
AFF
润滑脂。
2
．
H
轴导轴部的清洁及注油
用回丝等擦除旧的润滑脂，一面滑动
导轴一面用毛刷向
(B)
部薄薄地均匀地
涂敷
AFF
润滑脂。
3
．
RT
轴齿轮部的清洁及注油
用回丝等擦除旧的润滑脂，旋转齿
轮，用毛刷等向
(C)
部薄薄地均匀地
涂敷
Mobilith SHC
润滑脂。
要使
RT
齿轮露出必须卸下保护罩。
安装护罩时的紧固扭矩
0.6
Ｎ・
m
(A)
(B)
(C)
第
5
章 维护篇
5-2.
保养检查
21

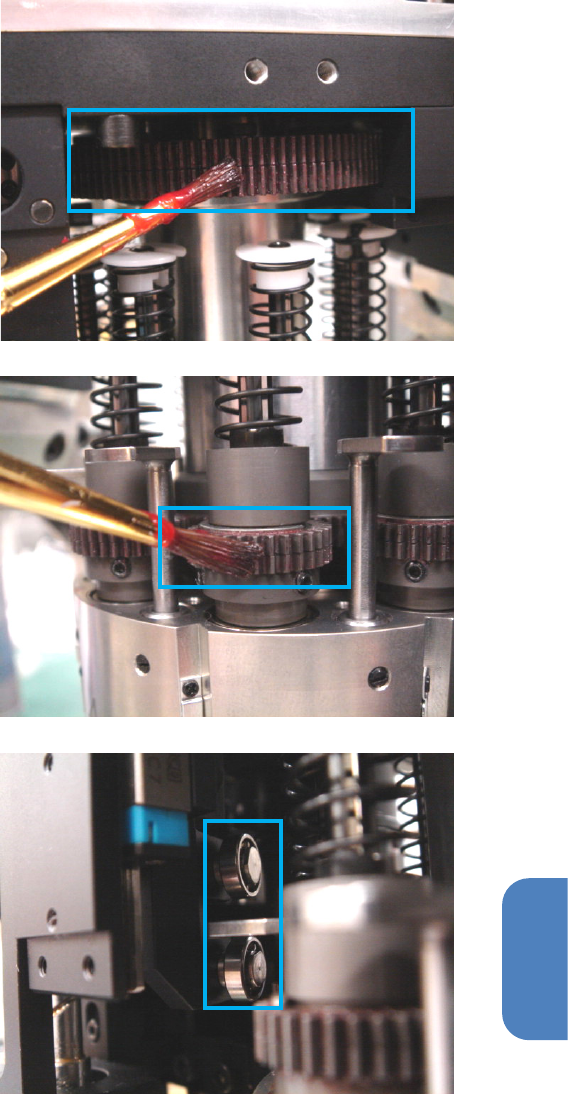

5
4
．
RN
轴齿轮部的清洁及注油
用回丝等擦除旧的润滑脂，旋转齿
轮，用毛刷等向
(D)
部薄薄地均匀地
涂敷
Mobilith SHC
润滑脂。
5
．
吸嘴齿轮部的清洁及注油
用回丝等擦除旧的润滑脂，旋转齿
轮，用毛刷等向
(E)
部薄薄地均匀地涂
敷
Mobilith SHC
润滑脂。
6
．
阀切换滚柱部的清洁
用棉棒擦除旧的润滑脂。
请不要使用乙醇，因为润滑脂会因此
流掉。
(D)
(E)
第
5
章
维护篇
5-2.
保养检查
22

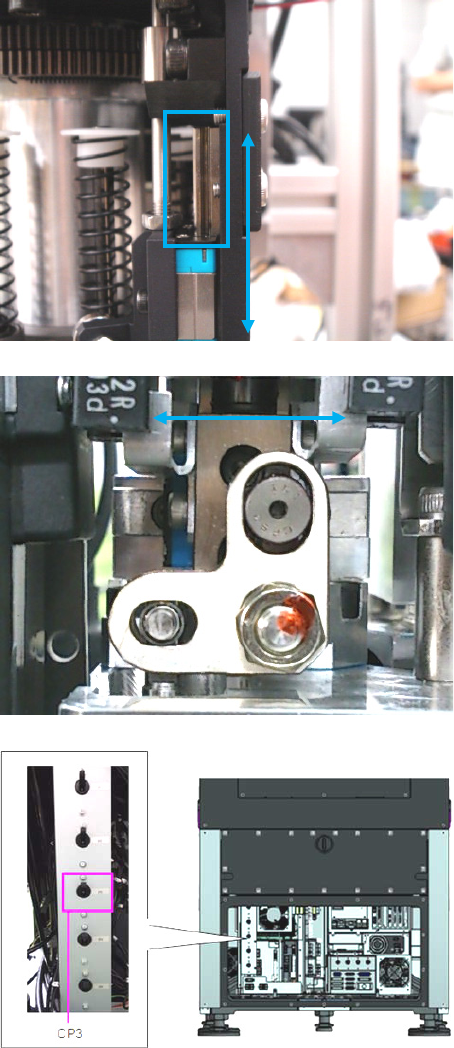

7
．
阀切换导轨部的清洁及注油
7-1
使用回丝等擦除旧的润滑脂，一面上
下移动直线导轨一面用毛刷等向
(G)
部薄薄地均匀地涂敷
AFF
润滑脂。
7-2
使用回丝等擦除旧的润滑脂，一面上
下移动直线导轨一面用毛刷等向
(H)
部薄薄地均匀地涂敷
AFF
润滑脂。
8
．
机械阀周围的维护准备
为了防止机械阀吸入垃圾、灰尘等，
请卸下本机后侧下部的护罩，将真空
泵的断路器
(CP3)
置于
OFF
。
(G)
(H)
