第
2
章
系统概要
2-4.
机器的构成
17
2
P 8

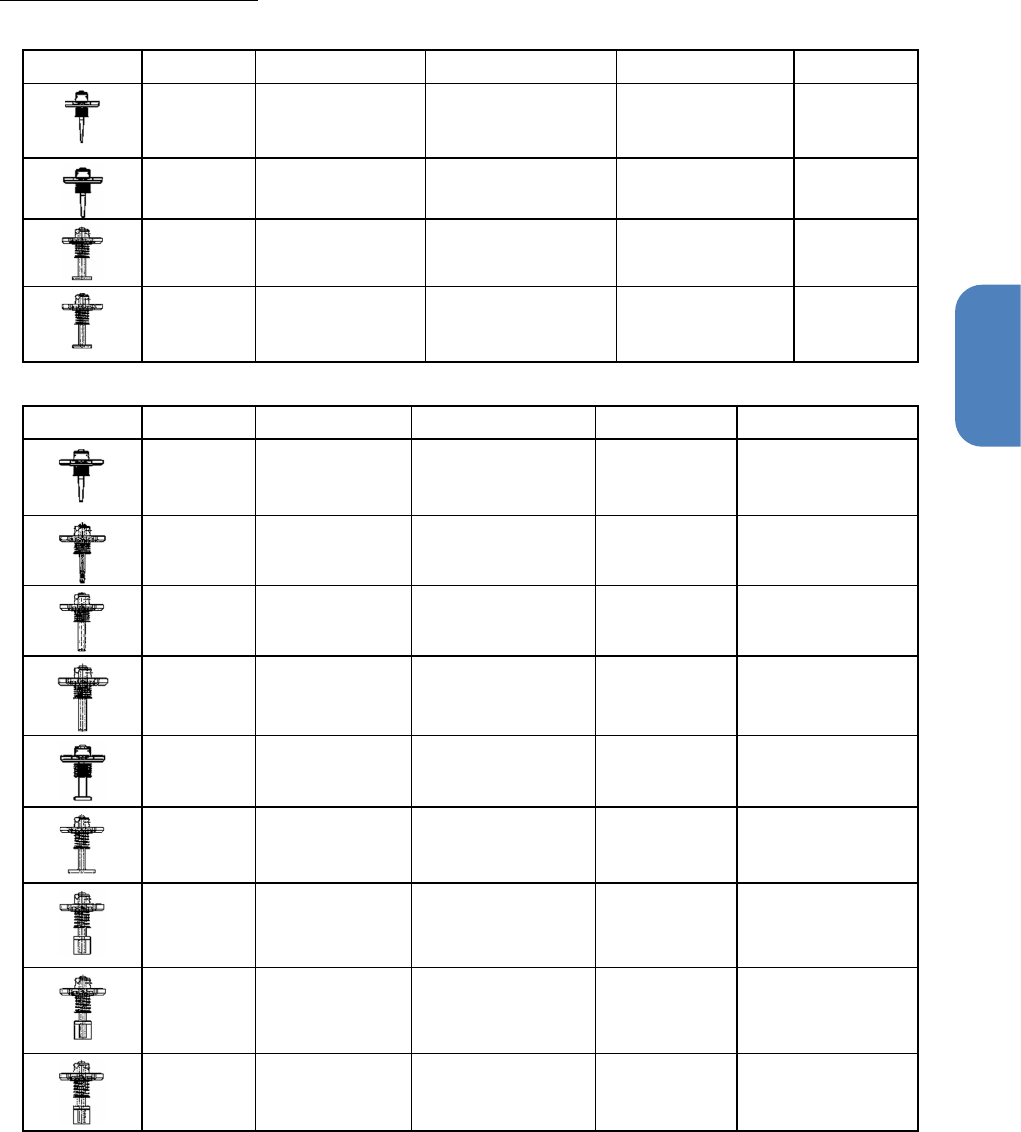

吸嘴贴片头用吸嘴种类
反射方式方形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
601 MF0603R(C)
0.6mm × 0.3mm
（长方形）
0.2mm
（
2
孔）
0603
602 MF1005R(C)
1.0mm × 0.5mm
（长方形）
0.4mm 1005
611 MF7530R
7.5mm × 3.0mm
（长方形）
6.9mm × 2.4mm
（长方形）
连接器
617 MF6020R
6.0mm × 3.0mm
（长方形）
5.0mm × 1.4mm
（长方形）
连接器
反射方式圆形吸嘴
形状
吸嘴 ID
名称
吸嘴外径
吸嘴内径
对象元件
603 MF10071(C) 1.0mm 0.7mm 1608
604 MF12081(C) 1.4mm 1.0mm 2012-3216
606 MF25201 2.5mm 2.0mm
铝电解电容器（小）
､钽电容器
608 MF40301 4.0mm 3.0mm
SOP
（窄幅型）、
SOJ
､连接器
609 MF60401 6.0mm 4.0mm
SOP
（窄幅型）、
SOJ
､连接器
610 MF09001 10.0mm 9.0mm
QFP
､
PLCC
619 MF6025G 6.0mm 2.5mm
铝电解电容器
（大）
620 MF4025G 4.0mm 2.5mm
铝电解电容器
（中）
621 MF0080G 10.0mm 8.0mm
第
2
章
系统概要
2-4.
机器的构成
18
注意
•
本机可检测吸嘴脱落。请使用
RX-7
专用的吸嘴。
•
请勿直接用手将吸嘴安装到贴片头上。否则安装上的吸嘴将无法识别。
■基板停止器（选购项）

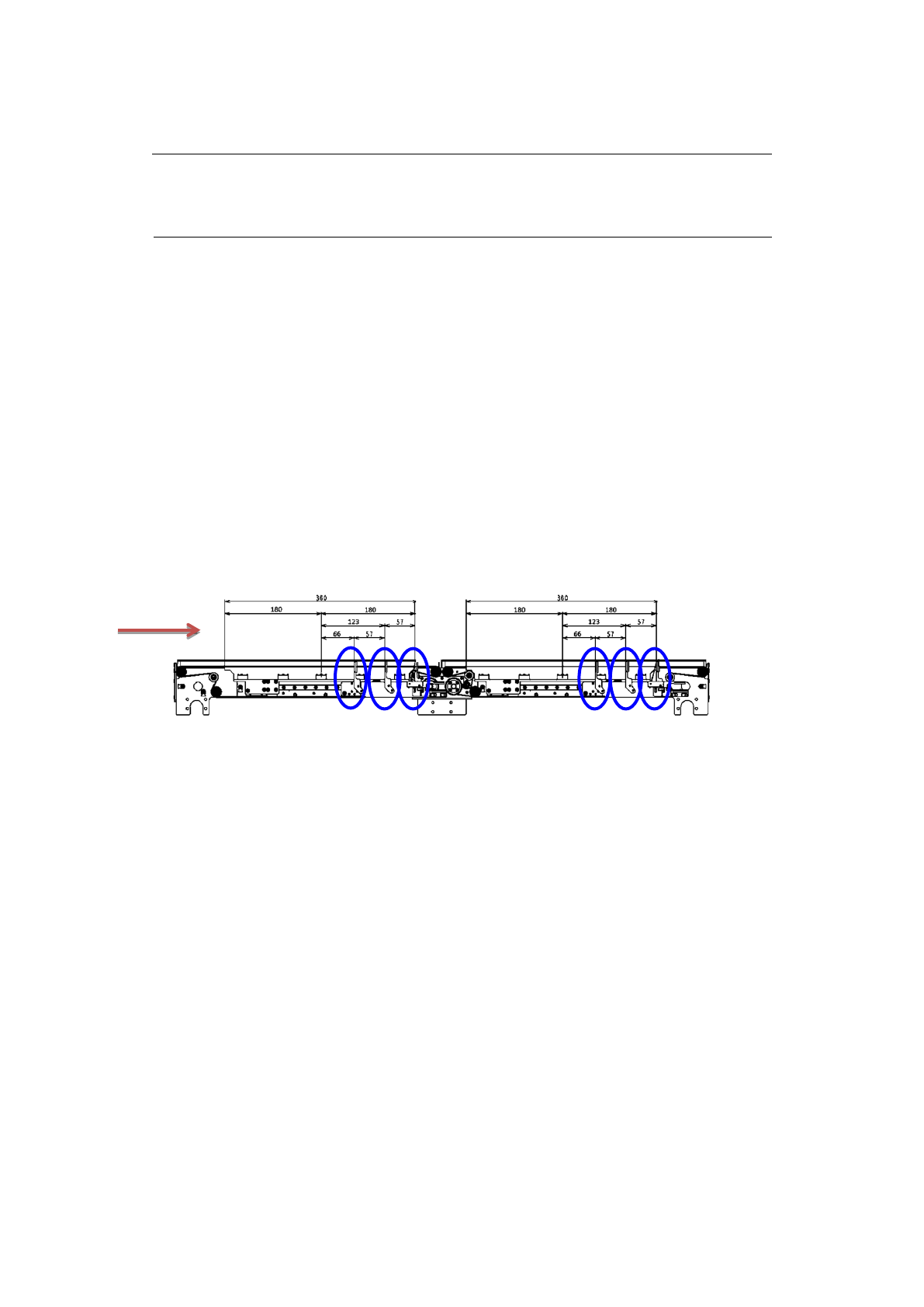

・关于基板停止器的设置位置
基板停止器的位置，沿着基板的传送方向，从单元的中心位置在 X 方向的 66mm / 123mm / 180mm3
处中选择一处。Y 方向的位置是固定的。
使基板尽量定位于中央的位置，缩短 ETF 与安装对象基板之间的距离，可达到提高节拍的目的。
请在机器设置时，根据要生产的基板的最大尺寸决定基板停止器的位置加以使用。
单元 [2] 单元 [1]
基板传送方向
第
2
章
系统概要
2-5.
印刷基板设计基准
19
2
2-5.
印刷基板设计基准
2-5-1.
印刷基板设计规格
本机可贴片的印刷基板，除了有大小，厚度限制外，需要对贴片时的夹钳，定位和传送留出一定的空
间。请在下述规格的基础上设计印刷基板。
■双通道传送时（通常基板模式）
项目
规格
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
360mm × 250mm
基板停止器
(1)
(66mm
位置
)
最小：
50mm × 50mm
最大：
246mm × 250mm
基板停止器
(2)
(123mm
位置
)
最小：
50mm × 50mm
最大：
303mm × 250mm
基板停止器
(3)
(180mm
位置
)
最小：
50mm × 50mm
最大：
360mm × 250mm
可贴片基板范围
无基板停止器
X
方向：根据基板停止位置，从单元中央
±175
mm
的范围内可贴片
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(1)
(66mm
位置
)
X
方向：基板下游端
0 mm
～
241 mm
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(2)
(123mm
位置
)
X
方向：基板下游端
0 mm
～
298mm
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(3)
(180mm
位置
)
X
方向：基板下游端
5 mm
～
355 mm
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板厚度
0.3mm
～
6.0mm
■单通道传送时（通常基板模式）
项目
规格
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
360mm × 450mm
基板停止器
(1)
(66mm
位置
)
最小：
50mm × 50mm
最大：
246mm × 450mm
基板停止器
(2)
(123mm
位置
)
最小：
50mm × 50mm
最大：
303mm × 450mm
基板停止器
(3)
(180mm
位置
)
最小：
50mm × 50mm
最大：
360mm × 450mm
可贴片基板范围
无基板停止器
X
方向：根据基板停止位置，从单元中央
±175
mm
的范围内可贴片
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(1)
(66mm
位置
)
X
方向：基板下游端
0 mm
～
241 mm
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
