第 5 章 维护 篇 5- 2. 保养检查 42 4 ． 切断 2 处捆束带。 5 ． 拆下防止短路连接器。 6 ． 在第 5 步操作中拆下了防 短路连接器 的连接器再接上新电池 。 7 ． 拆下旧电池的连接器。
第
5
章 维护篇
5-2.
保养检查
41
5

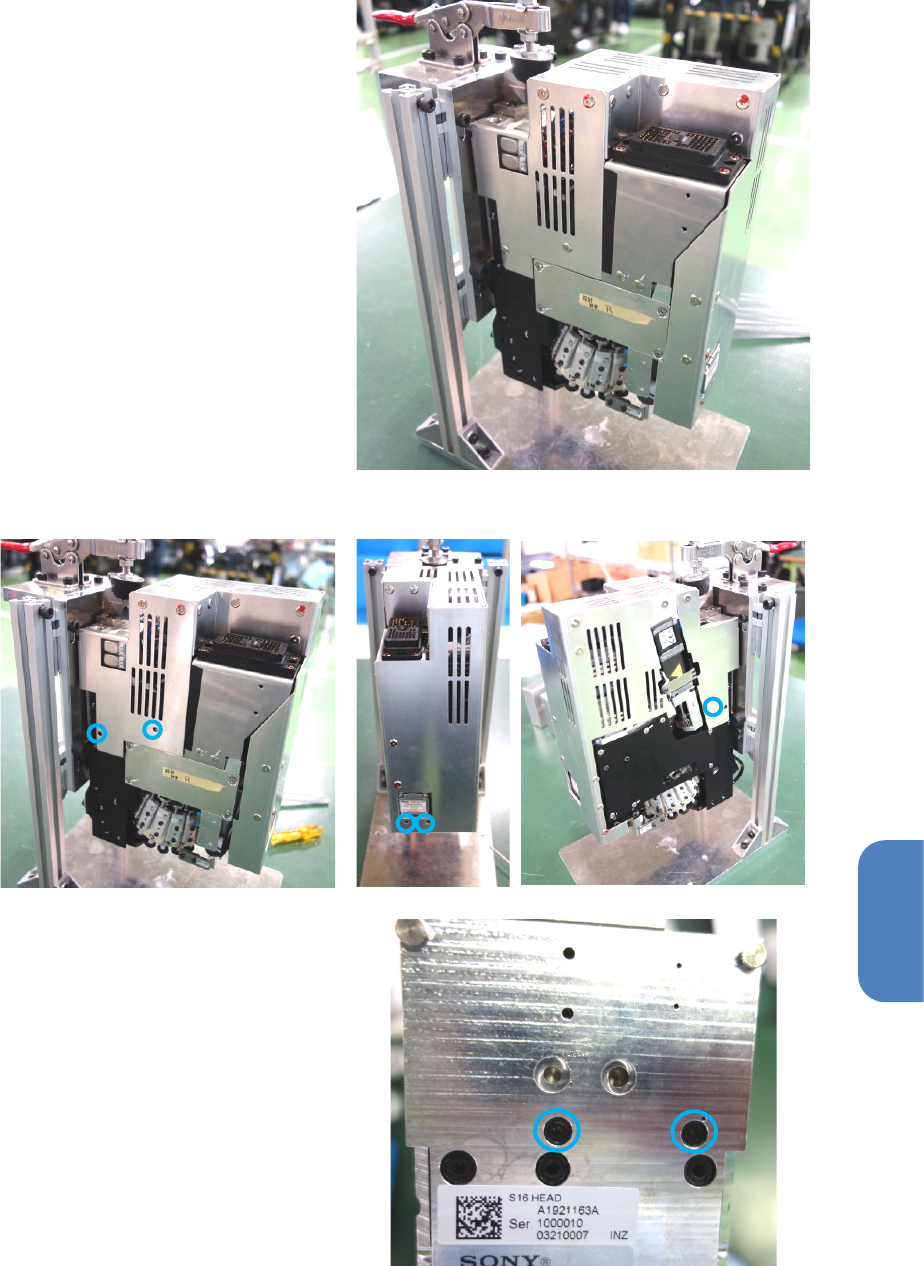

贴片头部 更换电池
1
．
卸下贴片头，置放到贴片头装配台
上。
2
．
请拆下用来固定贴片头护罩的
5
处螺丝，拆下贴片头护罩。
3
．
请松开贴片头装置背侧的
2
处螺丝，
放松电池定位托架的止动状态。
注意
如果将螺丝完全拆下，则从新安装该
螺丝时很难进行操作，故只需松开即
可。
第
5
章
维护篇
5-2.
保养检查
42
4
．
切断
2
处捆束带。
5
．
拆下防止短路连接器。
6
．
在第
5
步操作中拆下了防短路连接器
的连接器再接上新电池。
7
．
拆下旧电池的连接器。
第
5
章 维护篇
5-2.
保养检查
43

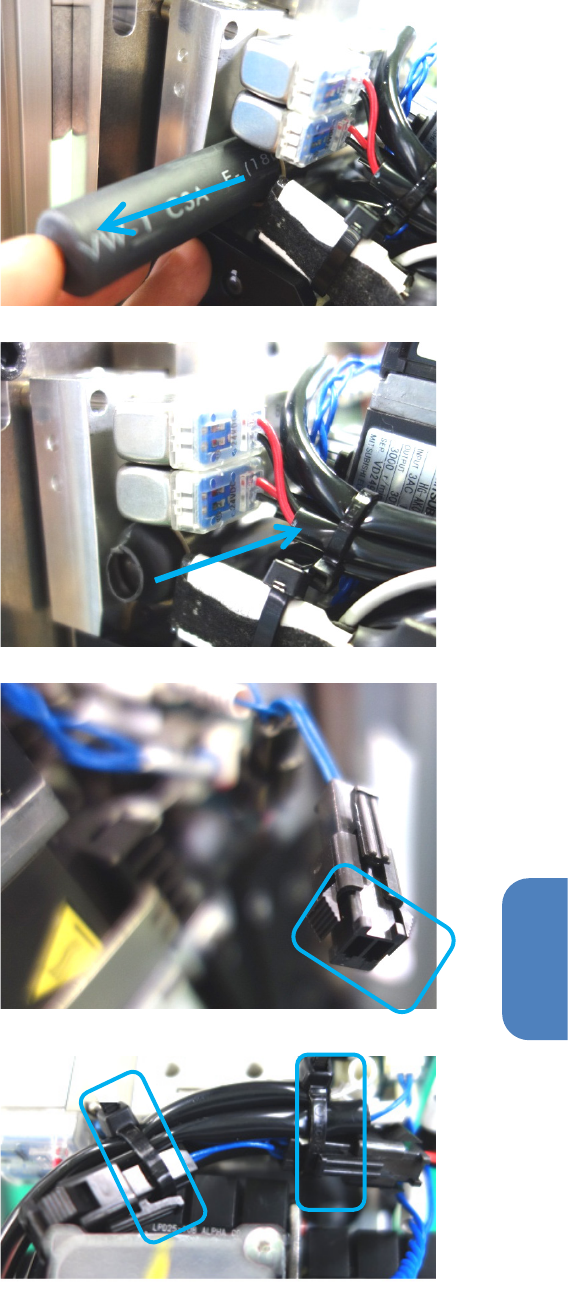

5
8
．
请把旧电池朝箭头所示的方向拉出。
9
．
将新电池从箭头所示的方向插入。
10
．
将防短路连接器安装到拆下了旧电池
的连接器上
11
．
用捆束带固定
2
个部位
(B
部
)
。
B
B
