5-2.
保养检查
44
12
．
从上方套上入贴片头护罩，用
5
处螺丝予以固定。
13
．
请将贴装头返回到机器，实施以下的校准。
13-1
确定安装行程
13-2
各编号吸嘴转印
13-3
修正贴片精度
*
请参照 「使用说明书
4-16-6.
贴片精度补正」
14
．
关于须更换电池的大致标准
第
5
章 维护篇
5-2.
保养检查
45
5
当电池量降到规定值以下时，机器操作画面上将显示警告。
出现警告后
3
天以内请进行更换。

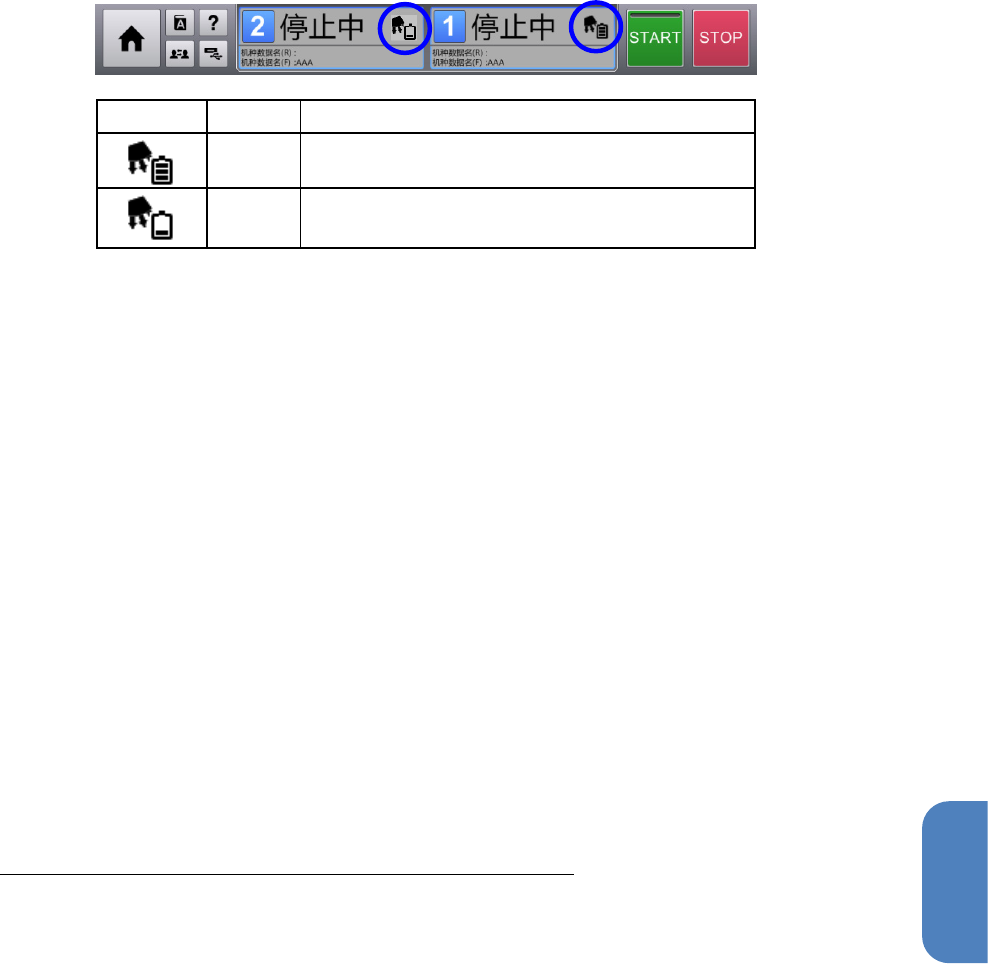

图标 状态 说明
正常 单元内各电池的电源状态正常。
老化 单元内的某个电池老化、电源容量下降。请进行
更换电池的准备，实施更换操作。
更换大致标准
(
参考值
)
Z
轴
4 years
贴片头部
A=
电源
ON
时间
/
电源
OFF
时间
A=30%
・・・约
1.7
年
A=80%
・・・约
4.0
年
台架部 切带器单元的清扫
＜注意事项＞
・ 操作切带器单元时，请注意带上手套以免受伤。
・ 台车已安装到贴片机，需要解除该安装时，必须通过画面操作使台车下降。
使用阀开关手动下降时，切带器处于打开状态，非常危险。
・如果拆下的切带器单元的刀刃是打开状态，
则请在该状态下进行重新安装，操作贴片机，使台车上下运动。
第
5
章
维护篇
5-2.
保养检查
46

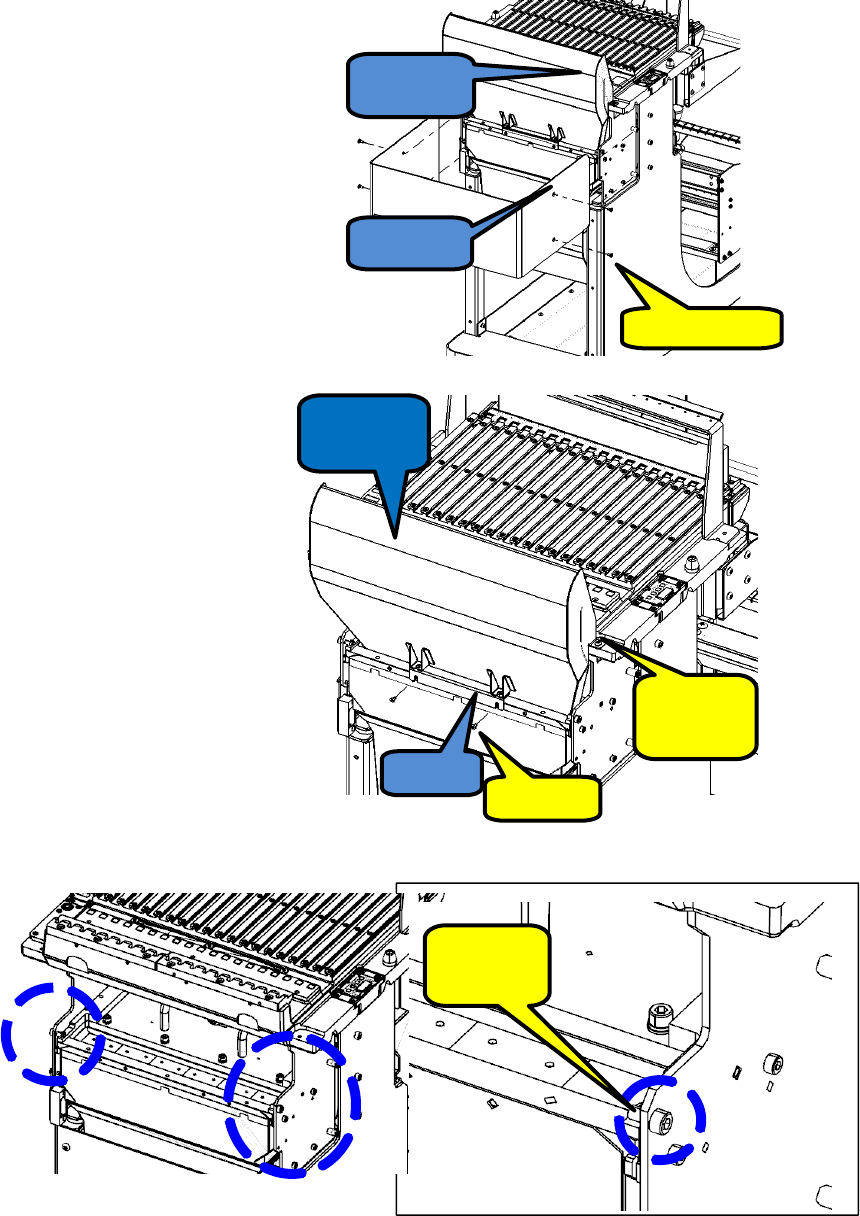

1．按照右图，从侧面拆下固定
的埋头螺丝,拆下前侧护罩。
2．拆下切带器与滑带槽
（Chute）结合的上面的螺
丝，拆下滑带槽。拧松正面
的螺丝，卸下滑带槽。
3．拆下阻挡切带器的螺丝。
滑带槽
前侧护罩
4 个埋头螺丝
滑带槽
切带器
2 个螺丝
2 个螺丝
(两侧)
2 个螺丝
(两侧)
