第 2 章 系统概要 2- 5. 印刷基板设计基准 20 项目 规格 基板停止器 (2) (123mm 位置 ) X 方向：基板下游 端 0 mm ～ 298mm Y 方向：基板 近前侧 3 mm ～ ( 基板宽度 - 3) mm 基板停止器 (3) (180mm 位置 ) X 方向：基板下游 端 5 mm ～ 355 mm Y 方向：基板 近前侧 3 mm ～ ( 基板宽度 - 3) mm 基板 厚度 0.3mm ～ 6.0mm ■ …
第
2
章
系统概要
2-5.
印刷基板设计基准
19
2
2-5.
印刷基板设计基准
2-5-1.
印刷基板设计规格
本机可贴片的印刷基板，除了有大小，厚度限制外，需要对贴片时的夹钳，定位和传送留出一定的空
间。请在下述规格的基础上设计印刷基板。
■双通道传送时（通常基板模式）
项目
规格
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
360mm × 250mm
基板停止器
(1)
(66mm
位置
)
最小：
50mm × 50mm
最大：
246mm × 250mm
基板停止器
(2)
(123mm
位置
)
最小：
50mm × 50mm
最大：
303mm × 250mm
基板停止器
(3)
(180mm
位置
)
最小：
50mm × 50mm
最大：
360mm × 250mm
可贴片基板范围
无基板停止器
X
方向：根据基板停止位置，从单元中央
±175
mm
的范围内可贴片
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(1)
(66mm
位置
)
X
方向：基板下游端
0 mm
～
241 mm
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(2)
(123mm
位置
)
X
方向：基板下游端
0 mm
～
298mm
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(3)
(180mm
位置
)
X
方向：基板下游端
5 mm
～
355 mm
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板厚度
0.3mm
～
6.0mm
■单通道传送时（通常基板模式）
项目
规格
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
360mm × 450mm
基板停止器
(1)
(66mm
位置
)
最小：
50mm × 50mm
最大：
246mm × 450mm
基板停止器
(2)
(123mm
位置
)
最小：
50mm × 50mm
最大：
303mm × 450mm
基板停止器
(3)
(180mm
位置
)
最小：
50mm × 50mm
最大：
360mm × 450mm
可贴片基板范围
无基板停止器
X
方向：根据基板停止位置，从单元中央
±175
mm
的范围内可贴片
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(1)
(66mm
位置
)
X
方向：基板下游端
0 mm
～
241 mm
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
第
2
章
系统概要
2-5.
印刷基板设计基准
20
项目
规格
基板停止器
(2)
(123mm
位置
)
X
方向：基板下游端
0 mm
～
298mm
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(3)
(180mm
位置
)
X
方向：基板下游端
5 mm
～
355 mm
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板厚度
0.3mm
～
6.0mm
■双通道传送时（长尺寸基板模式）
项目
规格
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
510mm × 250mm
基板停止器
(1)
(66mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 250mm
基板停止器
(2)
(123mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 250mm
基板停止器
(3)
(180mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 250mm
可贴片基板范围
无基板停止器
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(1)
(66mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(2)
(123mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(3)
(180mm
位置
)
X
方向：基板下游端
5 mm
～
510 mm
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板厚度
0.3mm
～
6.0mm
■单通道传送时（长尺寸基板模式）
项目
规格
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
510mm × 450mm
基板停止器
(1)
(66mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 450mm
基板停止器
(2)
(123mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 450mm
基板停止器
(3)
(180mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 450mm
可贴片基板范围
无基板停止器
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(1)
(66mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(2)
(123mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
第
2
章
系统概要
2-5.
印刷基板设计基准
21
2
项目
规格
基板停止器
(3)
(180mm
位置
)
X
方向：基板下游端
5 mm
～
510 mm
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板厚度
0.3mm
～
6.0mm
注意
•
长尺寸基板模式，只限处于基板传送方向下游侧的单元使用基板停止器进行生产。
•
长尺寸基板模式，必须在对各单元要贴装的元件进行贴装的单元的可贴片范围内，可
识别
BOC
标记。
•
长尺寸基板模式，必须在对各单元要贴装的元件进行贴装的单元的可贴片范围内，可
识别坏板标记，或者必须在上游单元中可识别。
•
长尺寸基板模式，全域坏板标记必须在上游单元中可识别。

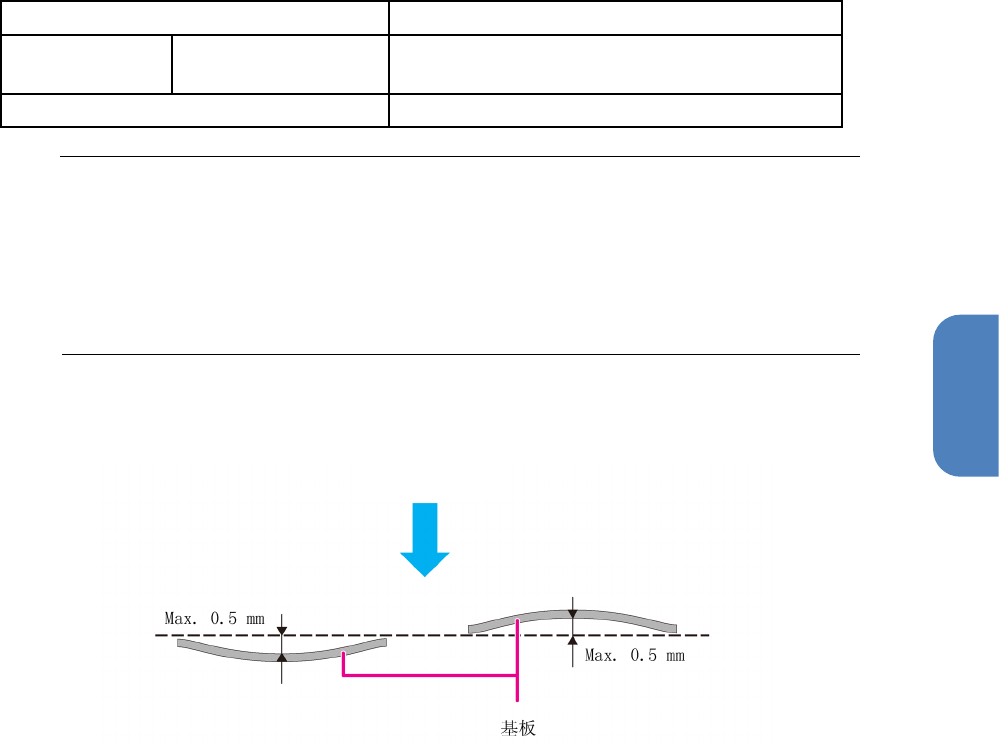

基板容许弯曲精度
如下图所示，印刷基板的容许弯曲，从贴片方向看，上下均为最大
0.5 mm
。
元件贴片方向
