第 6 章 附录 6- 4. 词汇表 8 6- 4. 词汇表 B OC 标记（元件识别 标记） (Board Offse t Correction Mark) BOC 标记在基 板上有 2 处以上，作为摄像 机识别基板位 置，姿势时的目标。 BOC 标记有以下种 类。 自动运转时，用 摄像机识别指 定的 2 处或 3 处 BOC 标记，自动分析基 板的姿势，使 元件得以按照最 佳姿势贴装。创 建数据时，需 要输入每个 BOC 标记的…
第
6
章
附录
6-3.
产品安全数据表
7
6
种类
润滑油
润滑油
润滑油
润滑油
制造商
昭和壳牌石油
THK
黑田精工（株）
EXON Mobil
型号
Alvania EP2
AFF+400
GREASE-MV-200G
SHC Grease 460 WT
有
害
性
信
息
眼
部
刺
激
性
可能引起炎症。
当前无有用信
息。
如果直接接触，可能
出现短时的红眼现象
或不适感。
可能造成短时间的轻
度不适感。
皮
肤
刺
激
性
可能引起炎症。
当前无有用信
息。
如果一次短时间暴
露，估计不会造成重
大刺激。
常温下基本不会引起
皮肤炎症。
其
他
吸入雾气可能导致
不适。
-
吸入时，如果是一次
短时间暴露，估计不
会造成重大影响。
无
环境影响
信息
当前无有用信息。
当前无有用信
息。
当前无有用信息。
推测对水生生物有
毒。长期下去，可能
对环境造成有害作
用。
第
6
章
附录
6-4.
词汇表
8
6-4. 词汇表
B
OC

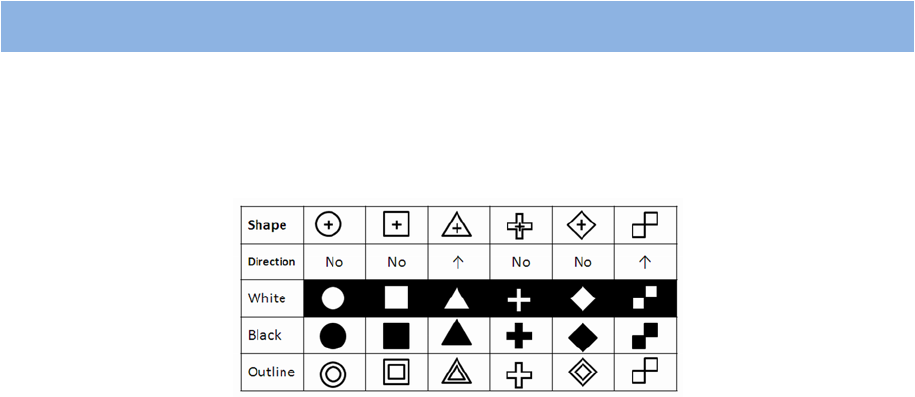

标记（元件识别标记）
(Board Offset Correction Mark)
BOC
标记在基板上有
2
处以上，作为摄像机识别基板位置，姿势时的目标。
BOC
标记有以下种类。
自动运转时，用摄像机识别指定的
2
处或
3
处
BOC
标记，自动分析基板的姿势，使元件得以按照最
佳姿势贴装。创建数据时，需要输入每个
BOC
标记的数据（
BOC
标记数据），以及制作摄像机识
别时的
2
个或
3
个
BOC
标记组。
DAS(Data Arrangement Software)
DAS
是
Data Arrangement Software
缩略的首字母。通过模拟或节拍计算，确定元件的贴片顺序，
供料器配置，使用的吸嘴，所需的吸嘴个数，可以使本机发挥最佳性能的软件。
H
轴
元件贴片吸嘴自带的上下动作轴。
NG
吸嘴判定次数
同一吸嘴发生连续吸错误，或芯片站立等吸取错误时，将该吸嘴判定为不良
(NG)
之前的次数。
OCC (Offset Correction Camera)
用于进行基板姿势的补正，识别元件贴片位置之基准
——BOC
标记位置等的摄像机。采用反射照明。
RN
轴
元件贴片吸嘴自带的旋转动作轴。
VCS (Vision Centering System)
为了准确贴片，对吸取的元件进行确认的摄像机。在用通用贴片头（
8
吸嘴）识别元件时，要使用此
摄像机。
VCS
安装于装置的第１轨道的近前侧。在通用贴片头吸取元件移动到摄像机的上空时，对
8
吸嘴吸取的元件进行统一识别，或对每
1
个吸嘴进行个别识别。
元件的识别时，将使用反射照明。
XY
轴
将装载元件的贴片吸嘴“行星贴片头”，使之前后左右移动，将吸嘴定位到吸取/贴片位置的驱动机
构。
Z 轴
行星贴片头自带的上下动作轴。
第
6
章
附录
6-4.
词汇表
9
6
警报
本机检测到任何异常时，将在画面中显示警报信息。
窗口尺寸
系指
BOC
标记及坏板标记的识别窗口尺寸。
自动恢复功能
当吸嘴无法吸取元件，发生吸取错误时，将根据每个元件所指定的次数进行吸取动作。如果吸取次
数达到指定的吸取次数仍发生错误，将使本机停止。
支撑台
将基板从传送抬升至元件贴片高度的装置。配有贴片过程中固定基板的夹紧机构。
跳过编号
针对作为基准的贴片数据，可通过不贴片部分元件，创建其他衍生的生产程序。在此，对要跳过的
步骤行所在的跳过列分配跳过编号，并在生产程序画面中指定该跳过编号，即可针对基准生产程序
创建不贴片跳过编号所指定的不贴片的衍生的生产程序。
指定为
0
的步骤为无条件贴片，指定为
7
的步骤为无条件跳过。指定为其他编号的步骤可在生产助
理画面中，指定对应的跳过编号来跳过。
步骤
系指一个元件在基板上的贴片位置和贴片动作的组合。
步骤编号
系指一个元件在基板上的贴片位置和贴片动作的编号。
芯片站立错误
系指吸取元件时，因在元件上空吸取导致元件立起，吸嘴在元件姿势变化的状态下吸取的状态。
吸嘴跳过功能
不使用判定为不良
(NG)
的吸嘴，继续运行本机的功能。
吸嘴配置数据
系指贴片头上安装的吸嘴及其配置数据。以表示吸嘴类型的识别编号（吸嘴
ID
）和吸嘴的位置编
号。
路径
用高速贴片头
16
个、通用贴片头
8
个的吸嘴吸取各种元件，并将这些元件贴装到基板上的一系列动
作。路径编号为该路径所分配的号码。一般按路径顺序贴片到基板上。
坏板标记
坏板标记是指：在贴装前的基板检查工序中对判定为不良，在集合板上标记的表示不可使用部分
（电路）的标记。当摄像机识别到该标记时，在自动运行时不会对有该标记的电路执行贴装作业。
在这里注册该标记相关的信息。
识别方法分为两种，一种是用 OCC 识别到指定区域时，将白色坏板标记判定为比指定值亮，或将黑
色坏板标记判定为比指定值暗；二是识别是否有与 BOC 标记相同形状的标记。
