第 3 章 导入篇 3- 1. 安装 4 3-1-2. 信号灯的安装 按压 信号灯 底部的滑动部分，可 将 信号 灯放倒。 运输时 请将 信号灯 放倒。 设置后 请将 信号灯 立起来。 使滑动
第
3
章
导入篇
3-1.
安装
3
3
单位：
mm

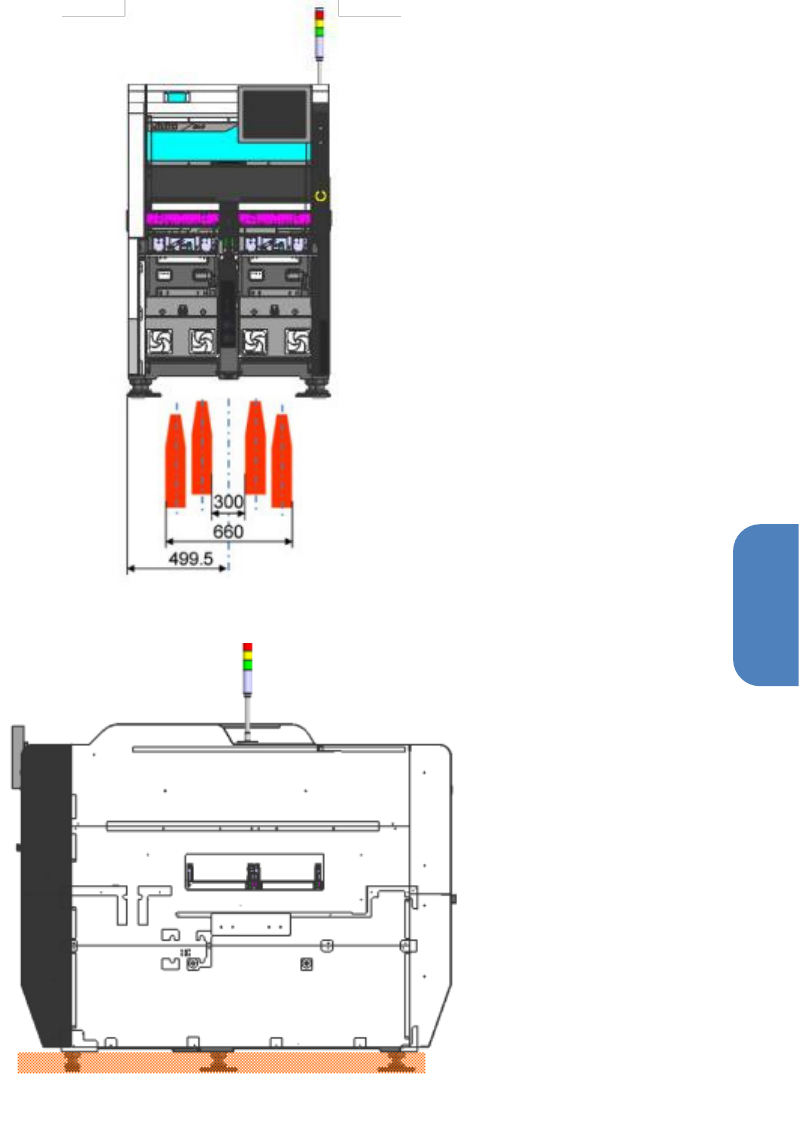

前面图
侧面图
第
3
章 导入篇
3-1.
安装
4

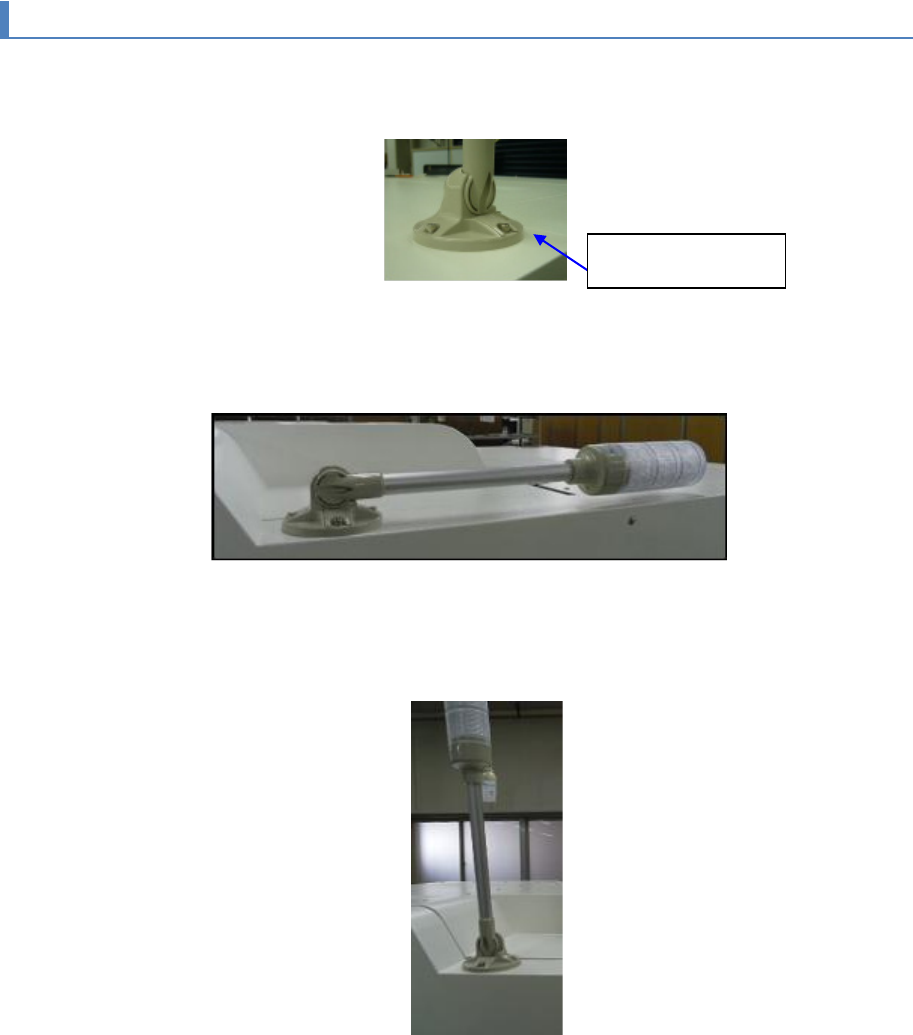

3-1-2. 信号灯的安装
按压信号灯底部的滑动部分，可将信号灯放倒。
运输时
请将信号灯放倒。
设置后
请将信号灯立起来。
使滑动
第
3
章
导入篇
3-1.
安装
5
3
3-1-3. 安装 RX-7
根据导入的安装系统生产线的基板搬送规格，调整本机的基板搬送面和搬送高度。
本机单机的基板搬送规格如下所示。
1
拆下固定本机后部的盖子（护罩）
M4
内六角螺栓
X4
，在水平器安装用空间的
X
方向
和
Y
方向上各放
1
个水平器。
(a)
水平器
基板传送高度
基板传送面：本机正面侧的输送带上面
M4×10
内六角螺栓
4
根
900 -10/+30 mm
