第 3 章 导入篇 3- 2. 电器系统的 连接 13 3 关于电源的相序 警告 请将本机进行正 向配线。 连接了工厂侧一 次电源电缆的 地线时，请务必确认 本机电源的相 序。 相序检查作业过 程中的电源接 通时间请设定为最短 时间。 RX -7 启动后，打开 真空泵的电源时 ，请 确认 真空泵的 冷却 风扇为正在吸气 （右 旋转）状态。 如果 真空泵的 冷却 风扇为正在排气 （左 旋转）状态，是因 为相序错误， 请按以下步…
第
3
章 导入篇
3-2.
电器系统的连接
12
1
取下本机正面左下方的盖（罩）子。
本机正面左下方的盖（罩）子使用
6
根内六角螺丝安装。
※连接着线缆类。拆卸时请注意。
2
取下位于左下方的一次电源连接端子板的透明保护罩。
3
将工厂侧一次电源电缆通过本机下面的孔从下往上穿过。
4
将工厂侧一次电源缆线的三相电源线连接到本机的一次电源连接用端子板上。
5
将工厂侧一次电源电缆的地线连接到本机一次电源连接端子板左侧的接地端子上。
请确认一次电源连接用端子板和接地端子的螺丝是否牢固拧紧。
6
安装一次电源连接端子板的透明保护罩。
7
安装本机正面左下方的盖（罩）子。
8
打开工厂侧一次电源。
9
接通本机的主断路器。
接通主断路器后，风扇将开始转动。
第
3
章
导入篇
3-2.
电器系统的连接
13
3
关于电源的相序
警告
请将本机进行正向配线。
连接了工厂侧一次电源电缆的地线时，请务必确认本机电源的相
序。
相序检查作业过程中的电源接通时间请设定为最短时间。
RX-7
启动后，打开真空泵的电源时，请确认真空泵的冷却风扇为正在吸气（右旋转）状态。
如果真空泵的冷却风扇为正在排气（左旋转）状态，是因为相序错误，请按以下步骤重新接线。
1
关闭本机电源。
2
关闭工厂电源。
3
在工厂侧一次电源电缆的三相电源线中，更换其中
2
根的连接。

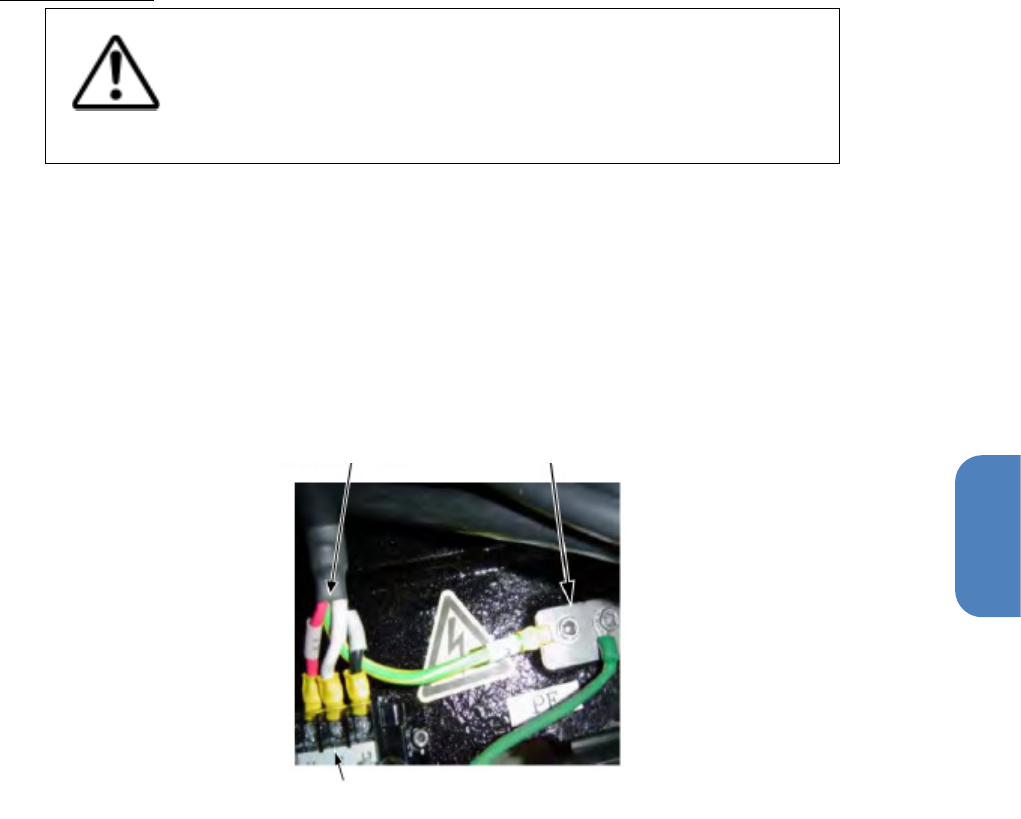

三相电源电缆
地线端子
一次电源端子台
第
3
章 导入篇
3-2.
电器系统的连接
14
3-2-2. 信号电缆的连接口
本机正面下方和背面都有信号电缆的连接口。可进行前后工序的信号收发，与主机电子计算机
(IS Lite)
连接，与元件供料器的接口（选购项）连接等。
主机正面下方
主机背面
主机背面右侧
主机背面左侧
f g
(a) ETF
维护端口
将电动供料器维护用电源与一次性更换台车电源连接起来
(b) USB
连接
USB
存储设备的端口（
2
处）
(c)
空气吐出耦合器
用于从本机向外部机器供给空气（
2
处）。用外径
8mm
的聚氨酯管连接。
(d)
选购项用电源插头
为选购项供给电源的插头（
2
处）
(e) LAN
LAN
接口
用于主机计算机
(IS Lite)
与
LAN
连接。
(f) JOINT OUT
与本机的后工序的装置连接所需的，符合
SMEMA
标准连接规格的连接器
(g) JOINT IN
与本机的前工序的装置连接所需的，符合
SMEMA
标准连接规格的连接器
