第 3 章 导入篇 3- 2. 电器系统的 连接 15 3 3-2-3. 前工序机器和后工序机器的信号电缆连接 为了配合前后工 序的机器和基 板接送的时机等，连 接相互间的信号电缆 。 准备物品 与前工序机器及 后工序机器的 连接电缆（选购项） ：从以下 4 种电缆中选择。 主机 侧 前工序侧 、 后工序侧 电缆长度 1 SMEM A 规格 AMP (14 P) 插头 SMEM A 规格 AMP (14 P) 插头 0.35m 2 …
第
3
章 导入篇
3-2.
电器系统的连接
14

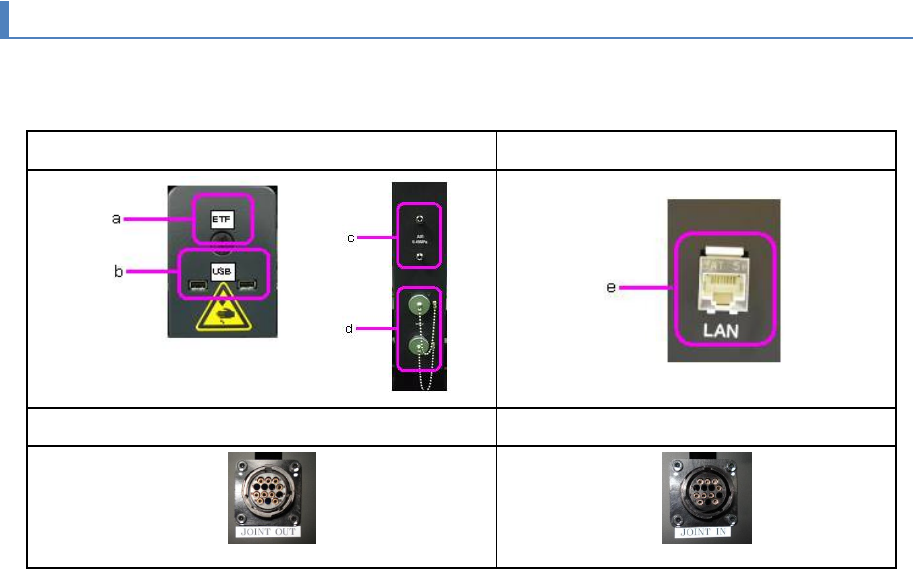

3-2-2. 信号电缆的连接口
本机正面下方和背面都有信号电缆的连接口。可进行前后工序的信号收发，与主机电子计算机
(IS Lite)
连接，与元件供料器的接口（选购项）连接等。
主机正面下方
主机背面
主机背面右侧
主机背面左侧
f g
(a) ETF
维护端口
将电动供料器维护用电源与一次性更换台车电源连接起来
(b) USB
连接
USB
存储设备的端口（
2
处）
(c)
空气吐出耦合器
用于从本机向外部机器供给空气（
2
处）。用外径
8mm
的聚氨酯管连接。
(d)
选购项用电源插头
为选购项供给电源的插头（
2
处）
(e) LAN
LAN
接口
用于主机计算机
(IS Lite)
与
LAN
连接。
(f) JOINT OUT
与本机的后工序的装置连接所需的，符合
SMEMA
标准连接规格的连接器
(g) JOINT IN
与本机的前工序的装置连接所需的，符合
SMEMA
标准连接规格的连接器
第
3
章
导入篇
3-2.
电器系统的连接
15
3
3-2-3. 前工序机器和后工序机器的信号电缆连接
为了配合前后工序的机器和基板接送的时机等，连接相互间的信号电缆。
准备物品
与前工序机器及后工序机器的连接电缆（选购项）：从以下
4
种电缆中选择。
主机侧
前工序侧、后工序侧
电缆长度
1
SMEMA
规格
AMP (14P)
插头
SMEMA
规格
AMP (14P)
插头
0.35m
2
1m
或
3m
3
MOLEX (4P)
插头
3m
4
用户规格
用户指定
连接器规格（单通道传送）
本机侧使用
AMP. 206043-1
（
14
针）。
•
前工序机器
Pin
编号
信号名称
信号方向
1
REQUEST (+)
本机
→
前工序装置
2
REQUEST (−)
本机
→
前工序装置
3
READY
本机
←
前工序装置
4
G24
本机
←
前工序装置
8
SHIELD
―
•
后工序机器
Pin
编号
信号名称
信号方向
1
READY
本机
←
后工序装置
2
G24
本机
←
后工序装置
3
REQUEST (+)
本机
→
后工序装置
4
REQUEST (−)
本机
→
后工序装置
8
SHIELD
―
第
3
章 导入篇
3-3.
空气源的连接和真空泵的运转
16
3-3. 空气源的连接和真空泵的运转
3-3-1. 一次压缩空气源的连接
将所需空气源导入本机，调整压力。
警告
关于工厂侧一次压缩空气，供给气体
请务必使用压缩空气，而不要使用除此之外的流体。
含有大量水分的压缩空气会造成装置运行故障。请用户自行准备空
气干燥器，排水收集器等水分去除装置进行处理。
压缩空气内含有化学药品，以及含有机溶剂的合成油，盐分，腐蚀
性气体等物质时，会造成装置损坏和运行故障，请勿供给。
注意
•
工厂侧一次压缩空气请务必使用通过压缩空气净化装置供给的
0.49MPa
至
0.92MPa
的干燥空气。潮湿空气会对元件的吸取，贴片造成不良影响，引起本机误动作。

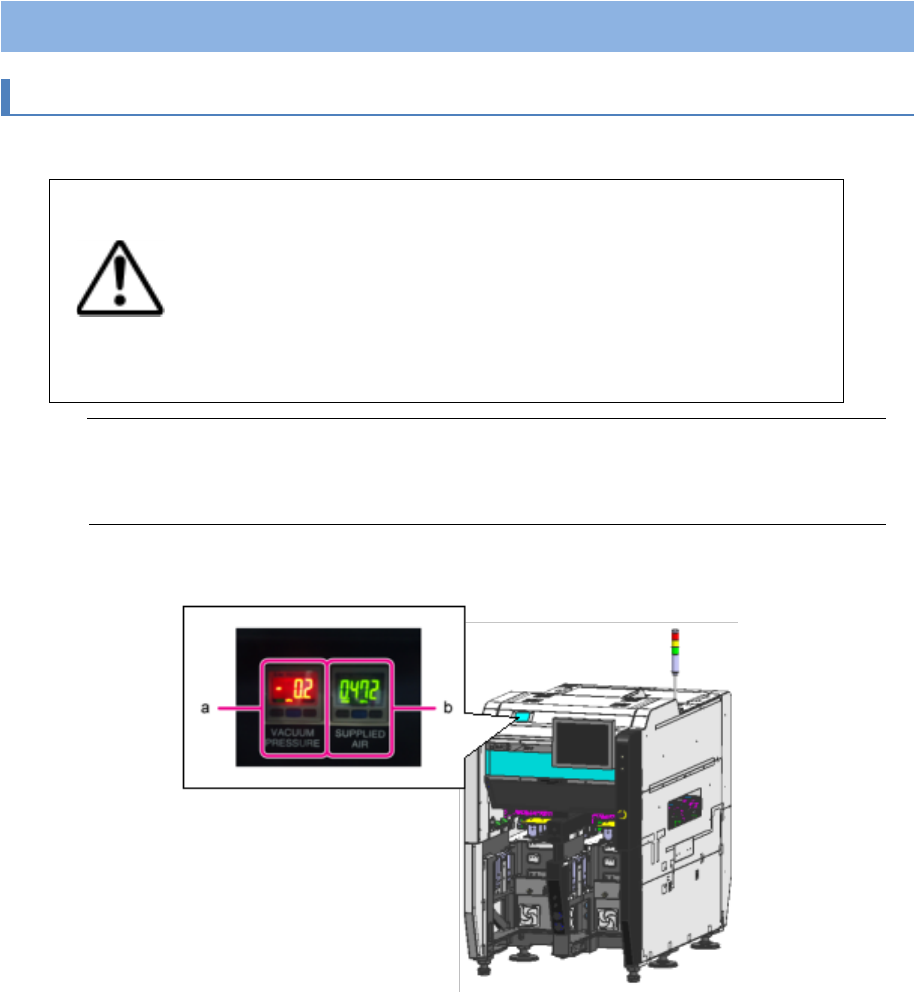

从本机正面上方的小窗可以确认真空压力和供给压力。
(a) VACUUM PRESSURE
显示本机内置真空泵的压力。
(b) SUPPLIED AIR
显示供给到本机的空气通过减压阀后的压力。调整阀门，使供给空气源的压力为
0.49MPa(5kgf/cm
2
)
。
