第 4 章 操作篇 4- 1. 系统的操作 3 4 4-1- 2. 接通电源时的步 骤 1 确认本体内没有障碍物。 请确认是否存在 妨碍各轴移动 的障碍物。 2 将主断路器设为 ON 。 (a) 主断路器 3 按下 PO WE R ON 开关（｜）。 （ a ） POW ER ON 开关 （ b ） POW ER OFF 开关 本机启动，屏幕 上显示 [ 生产 ] 画面。 4 确认气压。 请从本机正面上 方的小窗确认 SUPPLIED …
第
4
章
操作篇
4-1.
系统的操作
2
4-1. 系统的操作
4-1-1. 接通电源前的注意事项
关于电源的注意事项
关于电源电缆
本机电源使用三相 AC200 V ±10% (50 Hz/60 Hz)。额定视在功率约 3.3kVA。电源电缆请务必使用
线芯截面积为 3.5 mm
2
× 4 芯 (AWG 12) 以上的电缆。
• 关于防干扰对策
本机控制系统采用微机控制方式。必须采取万全措施防止干扰混入电源或发生电源脉动等。安装本
机前，请充分调查工厂内的电源环境。
• 干扰混入或发生电源脉动时的应对方法
- 改变供电线路。
- 使用 AVR（恒压电源）。
- 在电源线与本体之间插入干扰滤波器。
关于气压的注意事项
本机的供给气压为 0.5MPa 以上。
工厂一次气压请使用通过压缩空气净化装置供给的 0.49MPa ～ 0.70MPa 的干燥气体。如果气压降到
0.4MPa 以下，即使接通电源，触屏画面上也会显示错误消息，机器处于停止状态。
有关气压确认方法的详情，请参阅「4-1-2.接通电源时的步骤」。
关于真空压力的注意事项
本机使用了真空用机器，请务必通过压缩空气净化装置供给压缩空气。
机械阀门全部切换到吹气侧（机械阀门的轴全部降下，真空电磁阀关闭状态）时，确认真空压力计显示为
-86.0kPa 以下。
如果真空压力太低，会使吸取保持力降低，可能导致生产中发生元件掉落。
第
4
章
操作篇
4-1.
系统的操作
3
4

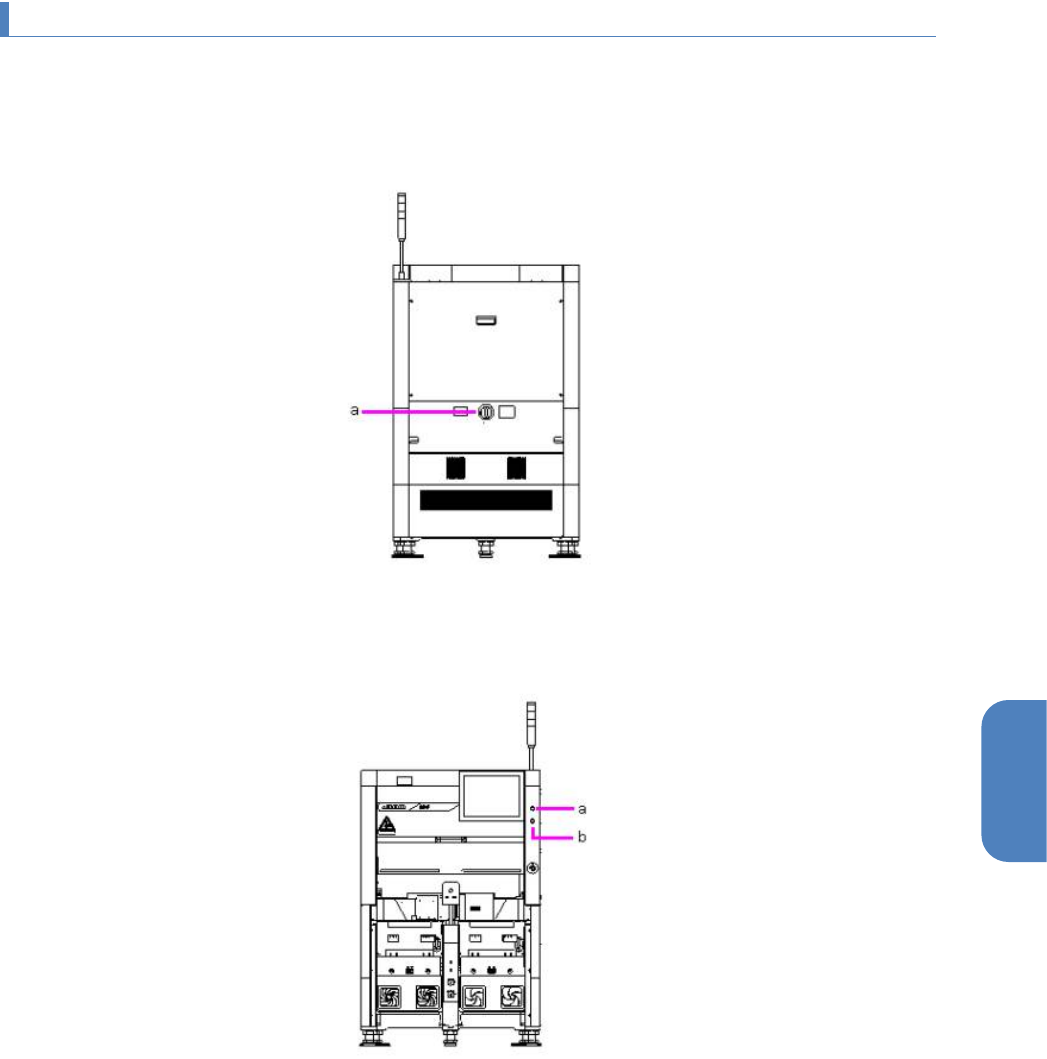

4-1-2. 接通电源时的步骤
1
确认本体内没有障碍物。
请确认是否存在妨碍各轴移动的障碍物。
2
将主断路器设为
ON
。
(a)主断路器
3
按下
POWER ON
开关（｜）。
（a）POWER ON 开关
（b）POWER OFF 开关
本机启动，屏幕上显示[生产]画面。
4
确认气压。
请从本机正面上方的小窗确认 SUPPLIED AIR 的显示为 0.5MPa 以上。
第
4
章
操作篇
4-1.
系统的操作
4
4-1-3. 切断电源时的步骤
切断电源前请确认以下项目。
1
正在自动运转时，结束自动运转。
2
确认其他机械动作已结束。
3
按下
POWER OFF
开关（
○
）。
4
执行自动关机，本机结束运行。
5
将主断路器设为
OFF
。

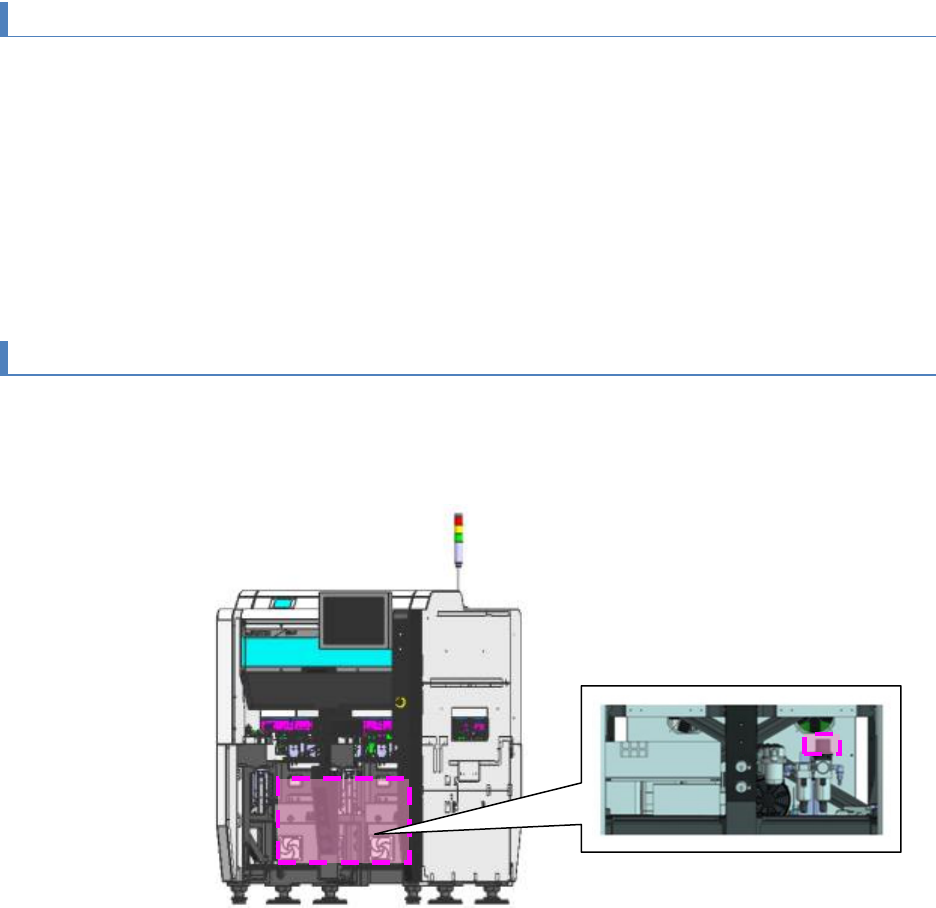

4-1-4. 空气的切断步骤
请打开正面右下方的护罩，逆时针方向旋转空气供给减压阀的手柄，切断控制供给。紧急时，请拔下工厂
一次压缩空气管。
