第 4 章 操作篇 4- 2. 操作画面构成 6 基本画面操作 操作画面中显示 的操作如下所 示。 按钮 触摸后，将执行 该按钮的功能 。 按钮 触摸后，将变为 蓝色选中状态 ，并执行该按钮 的功能。 选项卡 触摸后，该选项 卡将被选中， 并切换操作对 象。 文本框 背景颜色为白色 的文本框可输 入。 可编辑的情况下 ，在触摸文本 框后会显示软键 盘，即可输入。 列表 存在两种情况， 显示本机内部 信息的情况，以 及可输入文字的 情…
第
4
章
操作篇
4-2.
操作画面构成
5
4

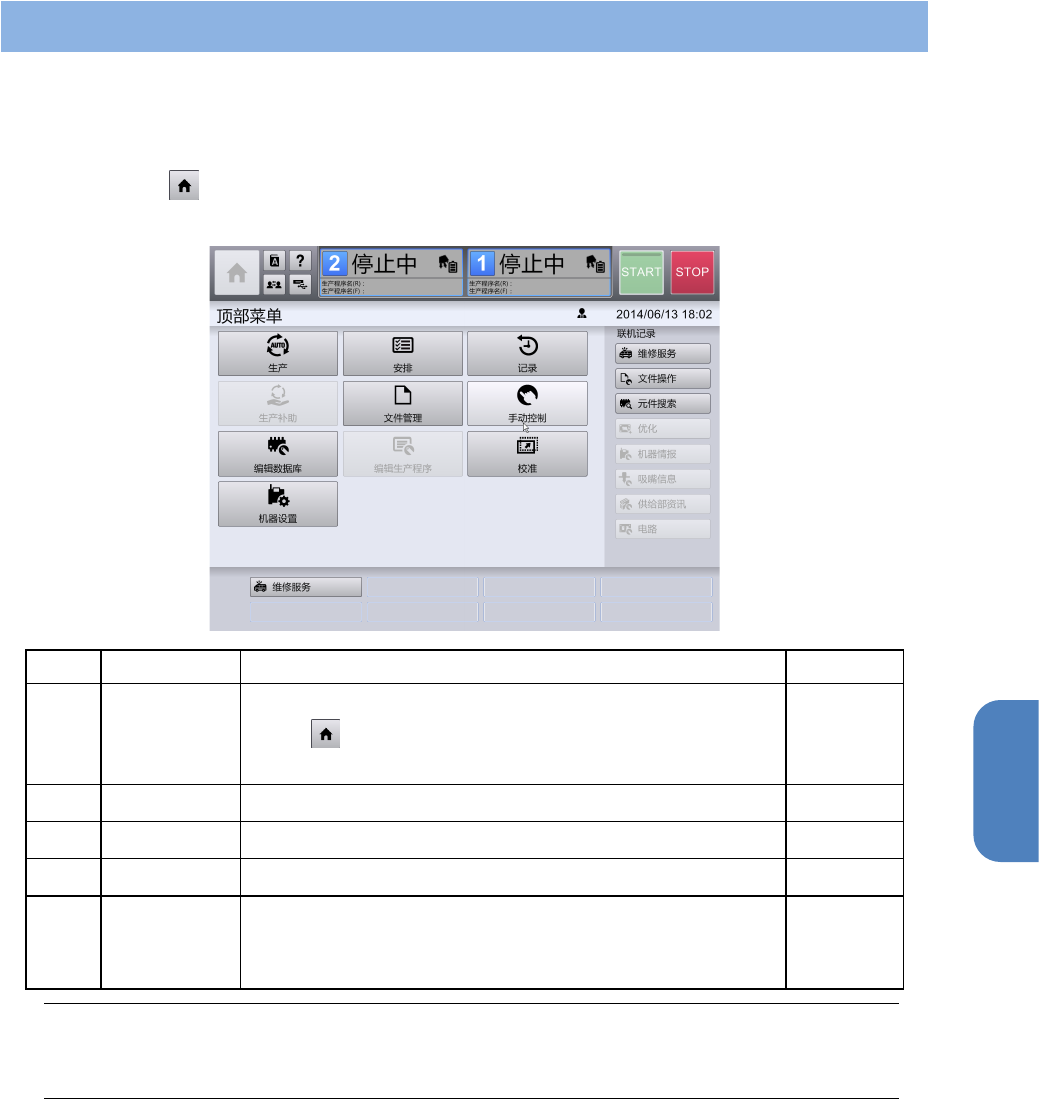

4-2. 操作画面构成
通过触屏式监视器进行本机的操作输入。在此，说明触屏操作概要。各项目均记载了更详细的参考，请同
时参阅相关内容。
接通本机电源后，显示[生产]画面。
触摸画面左上方的
，显示系统主画面的顶部菜单画面。
购买产品时，显示语言设定为英语。语言的切换步骤请参阅「4-2-1. 共通面板」的「显示语言的切换」。
记号
名称
说明
参考章节
(a)
共通面板
该面板始终显示在所有画面的上方。
设置了 ，[START]，[STOP]等按钮，显示当前状态，生
产程序名等。
4-2-1.
(b)
标题栏
显示当前选择的菜单名，用户级别，以及当前日期时间。
4-2-2.
(c)
主菜单栏
显示各种主菜单的按钮。
4-2-3.
(d)
访问记录栏
在记录栏显示过去所选子菜单中的最近
8
个记录。
4-2-4.
(e)
自定义栏
显示各用户注册的子菜单按钮。
按下显示的按钮后，可直接跳转到该功能的画面（快捷键功
能）。
4-2-5.
注意
• 本机画面中显示的菜单，按钮可能因规格的改良及选配元件的开发而更改，恕不另行通知。
请您谅解。
第
4
章
操作篇
4-2.
操作画面构成
6

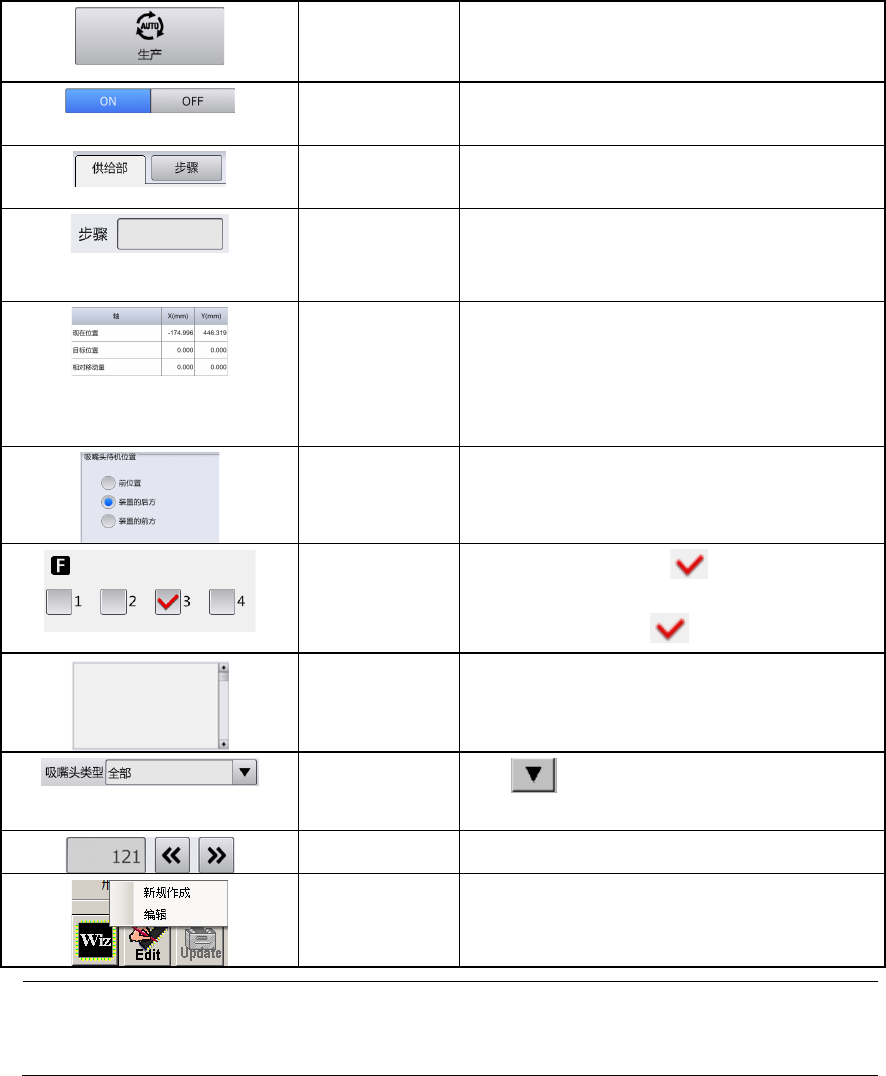

基本画面操作
操作画面中显示的操作如下所示。
按钮
触摸后，将执行该按钮的功能。
按钮
触摸后，将变为蓝色选中状态，并执行该按钮
的功能。
选项卡
触摸后，该选项卡将被选中，并切换操作对
象。
文本框
背景颜色为白色的文本框可输入。
可编辑的情况下，在触摸文本框后会显示软键
盘，即可输入。
列表
存在两种情况，显示本机内部信息的情况，以
及可输入文字的情况。
背景颜色为白色时可输入，双击单元格后，文
本框内将显示光标，然后可用随之出现的软键
盘输入。
选项按钮
触摸任意功能，选择带蓝色
●
的选项。
复选框
触摸后将加入选中标记 ，该功能变为有
效。
再次按下有选中标记
的项目将变为无效。
滚动条
触摸箭头按钮，或移动滚动条，滚动显示隐藏
的部分。
下拉菜单
触摸 ，显示含多个项目的列表，然后选
择项目
上下按钮
触摸后，将在规定的范围内增减文本框的值。
弹出菜单
触摸后，从显示的菜单中选择内容。
注意
• 按钮显示为绿色时，触摸有些功能后，可能会使主轴运行。
• 按钮显示为浅色时为无效。
第
4
章
操作篇
4-2.
操作画面构成
7
4
4-2-1. 共通面板
按钮
名称
说明
参考章节
Home
按钮
显示
[
顶部菜单
]
画面。
4-2.
操作画面构成
语言
切换显示语言。
4-2-1.
显示语言的切换
用户
切换用户级别。
4-2-1.
切换用户
帮助
显示操作说明书。
4-2-1.
帮助的显示
USB
存储设备
安全取下
USB
存储设备。
4-2-1.
USB 存储设备的拆卸
开始
长按
1
秒以上，开始自动运
转。
-
STOP
停止自动运转（步骤停止）。
-
重置
重置警报。
只有在需要重置时重叠于[开
始]上方显示。
4-7-2.
发生警报后的
重新启动方法
单元按钮
1
表示右侧，
2
表示左侧的单
元，触摸后可选择要进行画面
操作的单元。
选中的编号将变为蓝色。
-
