第 4 章 操作篇 4- 2. 操作画面构成 8 单元按钮的显示 用按钮的颜色和 文字表示单元 的动作情况。 操作对象左右通 用时，单元按 钮将自动变为两个 单元 都选中的状 态。 生产中的生产程 序信息将显示 于下方。 在单元按钮的右 部，会用图标 显示单元内的电池降 低状态。各 单元 内的电池有 Z 轴用电池及 H/RT/RN 轴 用电池 2 种，但在 共通 面板的显示中 ，会选择显示 紧急性较高的电池状 态。 按钮 名称 颜色…
第
4
章
操作篇
4-2.
操作画面构成
7
4

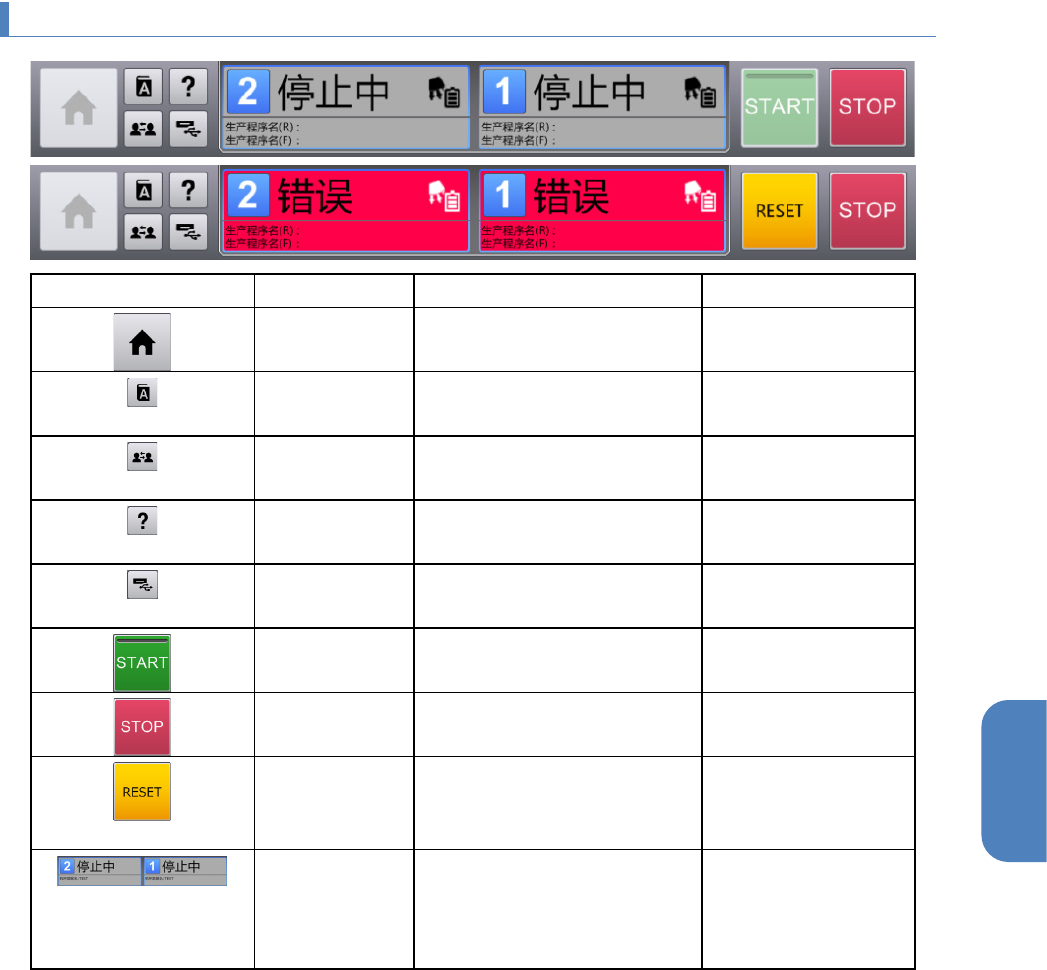

4-2-1. 共通面板
按钮
名称
说明
参考章节
Home
按钮
显示
[
顶部菜单
]
画面。
4-2.
操作画面构成
语言
切换显示语言。
4-2-1.
显示语言的切换
用户
切换用户级别。
4-2-1.
切换用户
帮助
显示操作说明书。
4-2-1.
帮助的显示
USB
存储设备
安全取下
USB
存储设备。
4-2-1.
USB 存储设备的拆卸
开始
长按
1
秒以上，开始自动运
转。
-
STOP
停止自动运转（步骤停止）。
-
重置
重置警报。
只有在需要重置时重叠于[开
始]上方显示。
4-7-2.
发生警报后的
重新启动方法
单元按钮
1
表示右侧，
2
表示左侧的单
元，触摸后可选择要进行画面
操作的单元。
选中的编号将变为蓝色。
-
第
4
章
操作篇
4-2.
操作画面构成
8
单元按钮的显示
用按钮的颜色和文字表示单元的动作情况。
操作对象左右通用时，单元按钮将自动变为两个单元都选中的状态。
生产中的生产程序信息将显示于下方。
在单元按钮的右部，会用图标显示单元内的电池降低状态。各单元内的电池有 Z 轴用电池及 H/RT/RN 轴
用电池 2 种，但在共通面板的显示中，会选择显示紧急性较高的电池状态。
按钮
名称
颜色
说明
停止中
灰色
正常停止中
错误
红色
因警报而停止中，或紧急停止中
触摸[重置]后，将切换为[停止中]。
运转中
绿色
自动运转中
即使单侧通道处于基板搬入，搬出等待状态，也会显
示。
待机中
橙色
前后基板传送通道均处于基板搬入，或搬出等待状态
图标
状态
说明
正常
单元内的各电池电源状态正常。
老化
单元内的某些电池老化，电源容量降低。请准备进行电池的更
换，执行更换作业。
断线
单元内的某些电池的线路有可能断线。
在此状态下直接关闭装置的电源时，各轴的原点位置会消失，
如果不重新进行校准作业，则不会进行生产。
请务必在通电状态下进行维护作业。
消失
单元内的某些电池的电源容量变为了空白，无法保持各轴的原
点位置。
在此状态下直接关闭装置的电源时，各轴的原点位置会消失，
如果不重新进行校准作业，则不会进行生产。
请务必在通电状态下进行电池更换作业。
第
4
章
操作篇
4-2.
操作画面构成
9
4
显示语言的切换
1
触摸
。
显示[语言切换]对话框。
2
触摸所需语言的按钮。
