第 4 章 操作篇 4- 2. 操作画面构成 12 4-2- 3. 主菜单栏 显示各主菜单按 钮。 按钮 名称 说明 参考章节 生产 确认机器的生产 状况。 开始 / 结束生产。 4- 3. 安排 进行生产开始前 的生产程序 安排 作业。 4- 5. 记录 确认过去的操作 ，以及与错误 有关的记录或生产 管理信息。 4- 8. 生产补助 调出该功能，可 处理生产过程 中发生的各种问 题。 4- 6. 文件管理 对 [ 编辑生产程序 ] …
第
4
章
操作篇
4-2.
操作画面构成
11
4
帮助的显示
可以在画面中显示操作说明书。帮助画面，不显示软键盘。
触摸
。
（A）移动
移动帮助画面的显示位置。
（B）关闭
关闭帮助。
（C）工具条
进行帮助画面区域的放大，缩小，页面移动。
(由于不显示软键盘，所以不使用页面跳转。)
USB 存储设备的拆卸
输入输出生产程序等时，有时需使用 USB 存储设备。请按照如下所示安全移除 USB 存储设备。
触摸
后，显示可移除消息。请直接移除。
4-2-2. 标题栏
显示当前选择的主菜单名与下一图标以及日期时间。
图标
名称
说明
参考章节
用户级别
显示当前的用户级别（用户级别为[Operator（操作
员）]
，[Supervisor（管理员）] ，[Maintenance
（维护）]
，[Service（服务）] 4 种，接通电源时
的用户级别为[Operator（操作员）]） 。
4-2-1.
共通面板
切换用户
A
B
C
第
4
章
操作篇
4-2.
操作画面构成
12
4-2-3. 主菜单栏
显示各主菜单按钮。
按钮
名称
说明
参考章节
生产
确认机器的生产状况。
开始/结束生产。
4-3.
安排
进行生产开始前的生产程序安排作业。
4-5.
记录
确认过去的操作，以及与错误有关的记录或生产
管理信息。
4-8.
生产补助
调出该功能，可处理生产过程中发生的各种问
题。
4-6.
文件管理
对
[
编辑生产程序
]
菜单中使用的生产程序选择，生
产文件的输入输出进行管理。
用户级别为[SUPERVISOR(管理员)]或
[MAINTENANCE(维护)]时显示。
4-10.
手动控制
确认机器上各机械单元的动作。
仅在用户级别为[MAINTENANCE(维护)]时显示。
4-9.
编辑数据库
编辑元件资料库。
用户级别为[SUPERVISOR(管理员)]或
[MAINTENANCE(维护)]时显示。
4-14.
编辑生产程序
编辑生产程序。
用户级别为[SUPERVISOR(管理员)]或
[MAINTENANCE(维护)]时显示。
4-10.
校准
进行维持高精度生产所需的校准。
仅在用户级别为[MAINTENANCE(维护)]时显示。
4-16.
机器设置
将维护作业反映到机器数据中，更改机器设置信
息。
仅在用户级别为[MAINTENANCE(维护)]时显示。
4-17.
Tips
• 不同用户级别的主菜单显示可在[机器设置]中更改。
第
4
章
操作篇
4-2.
操作画面构成
13
4

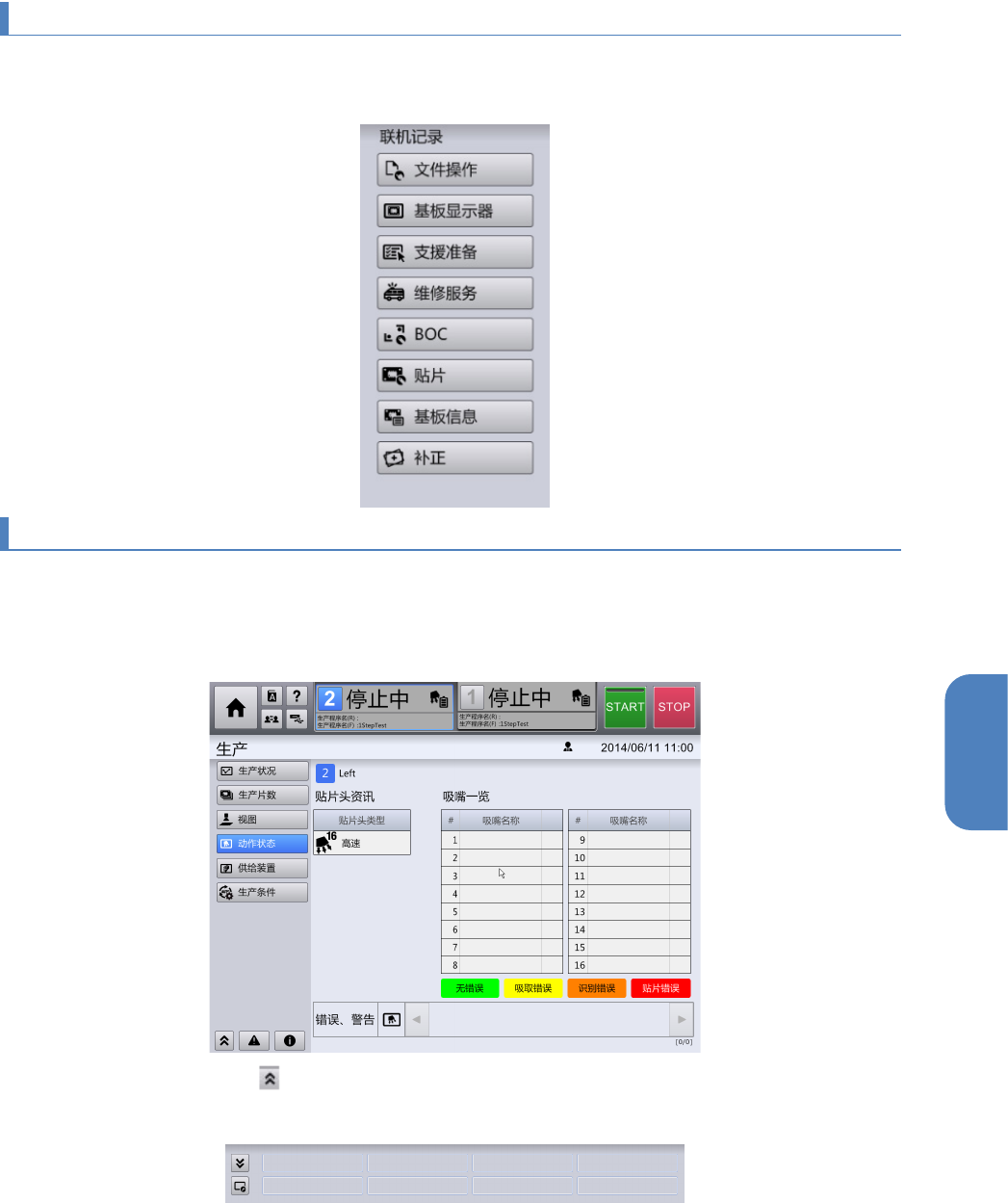

4-2-4. 访问记录栏
在记录栏显示过去所选子菜单中的最近 8 个项目和记录。触摸显示的按钮，可直接移动到该功能画面。
根据用户级别分别注册显示的子菜单，如果用户级别发生变更，将切换为该用户以前访问的记录。
4-2-5. 自定义栏
显示各用户注册的子菜单按钮。触摸显示的按钮，可显示该功能的画面（快捷键功能）。
在此以[生产]的子菜单[动作状态]的注册方法为例进行说明。
1
按
[
生产
] - [
动作状态
]
的顺序触摸。
2
触摸画面左下方的
。
在画面下方显示自定义栏。
