德森印刷机
使用操作说明与常见故障排除
一、开机前检查
�
检查所输入电源的电压、气源的气压是否符合要求；电源要求是
200伏—240伏之间交流电压、气压要求4.5-6kg/cm。
� 检查机器上、下位机线是否连接好；
�
检查设备是否良好接地；
� 检查气动系统是否漏气，空气输入口过滤装置有无积水，是否正
常工作。
注意：新机第一次开机或是搬动后开机则要注意锁机件有没有卸下来，
否则会对机器造成损坏。
二、开机流程
打开电源总开关（此时设备会自动启动
windows XP
操作系统）
打开显示器电源开关 进入windows XP操作系统后双击桌面上
DSP-1008 归零 打开生产程序 开始生产。
三、关机流程
归零 停止生产 关闭DSP-1008印刷软件 关闭
windows XP操作系统 关闭显示器 关闭电源总开关。
四、新建程序步骤
第一步：打开德森印刷软件。
第二步：按软件提示完成“归零”（回原点）。
注意：在设备“归零”时要有人值守，如在归零时出现异常情况
请按下“急停按钮”并进行检查排除异常后再进行“归零”动作。
第三步：建立新程序：
点击新建文件并在弹出的对话框中输入文件名称然后点击确定。如
下图所示

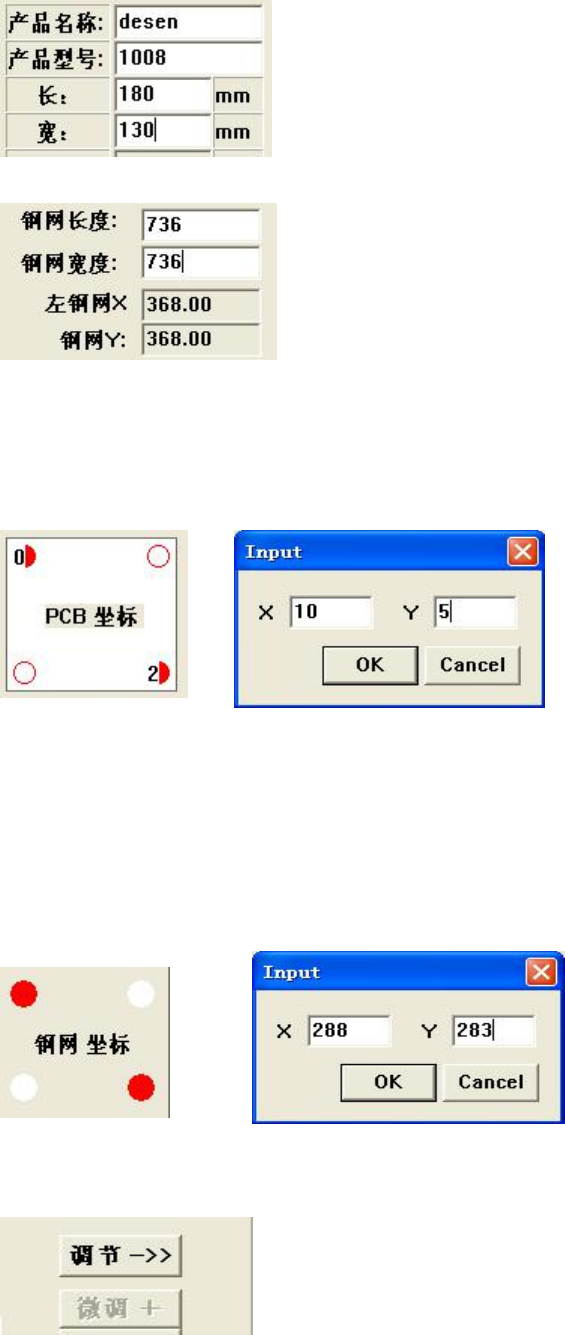

第四步：输入产品名称、型号、长度及宽度。如下图所示
第五步：输入钢网的长度和宽度。如下图所示
第六步：选择两个对角做mark点，0和2、或1和3都可以；选好后逐个双击
刚选好的
mark
（红点）并在弹出的对话框中输入
mark
的
X
和
Y
的坐标，
然后点击OK。如下图所示
第七步：依次双击“钢网坐标”上的两个红点并输入X和Y的坐标，然后点
击OK。如下图所示
注意：如钢网是以中心点来开的话则直接跳过这一步，进入下步。
第八步：点击“调节”进行轨道宽度调节。
第九步：轨道调节完成后检查轨道宽度是否是我们想要的宽度，可用一块
PCB板放到轨道上由左到右来回滑动感觉不到有很大阻力但又不会掉
板即可，如果宽度不合适可相应改大或改小PCB的宽度（第四步）再点
击调节，直到轨道宽度下好全适为止。

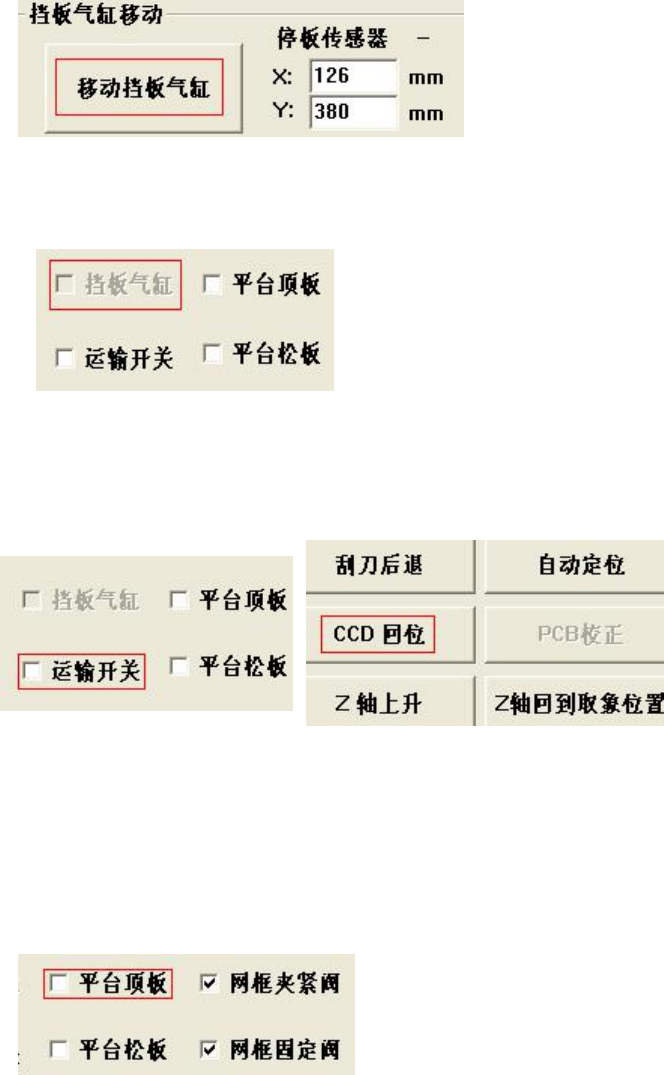

第十步：在轨道中间先大概摆放几个顶针，并在进板处放一块PCB板然后
点击“移动档板气缸”。
第十一步：打开“档板气缸 ”。
第十二步：打开“运输开关”，等PCB板运送到档板位置后再次点击“运
输开关”关闭运输，关闭“档板气缸”然后点击“CCD回位”。
第十三步：点击“平台顶板”，调节小平台的升降旋钮使PCB板与导轨中
间压板在同水平面上。
