德森印刷机使用操作手册 - 第11页
7 ．点击查看图像阈值，调节滑动条，使图像达到图中效果。
2
．选择取象方式
,
然后点击确认。
3

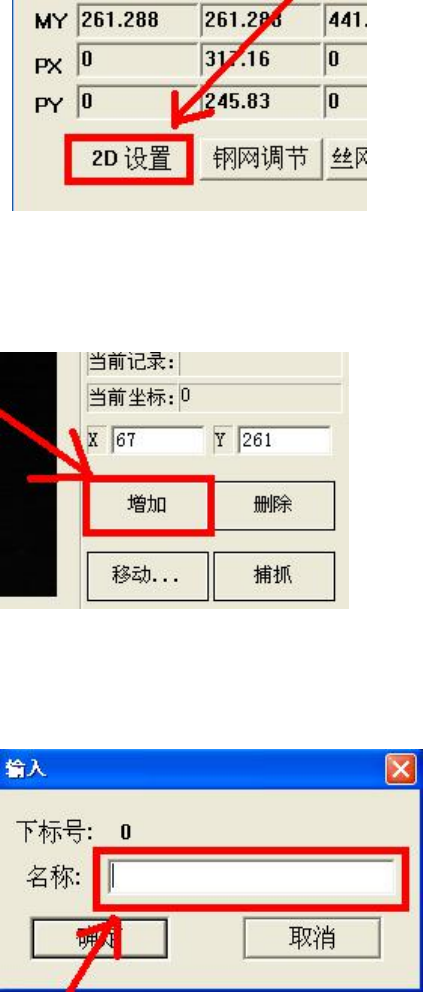

．点击
2D
设置，进入
2D
检测界面：（如下图）
4
．点击增加，建立检测点。
5
．输入要建立的“检测点”名称。
6

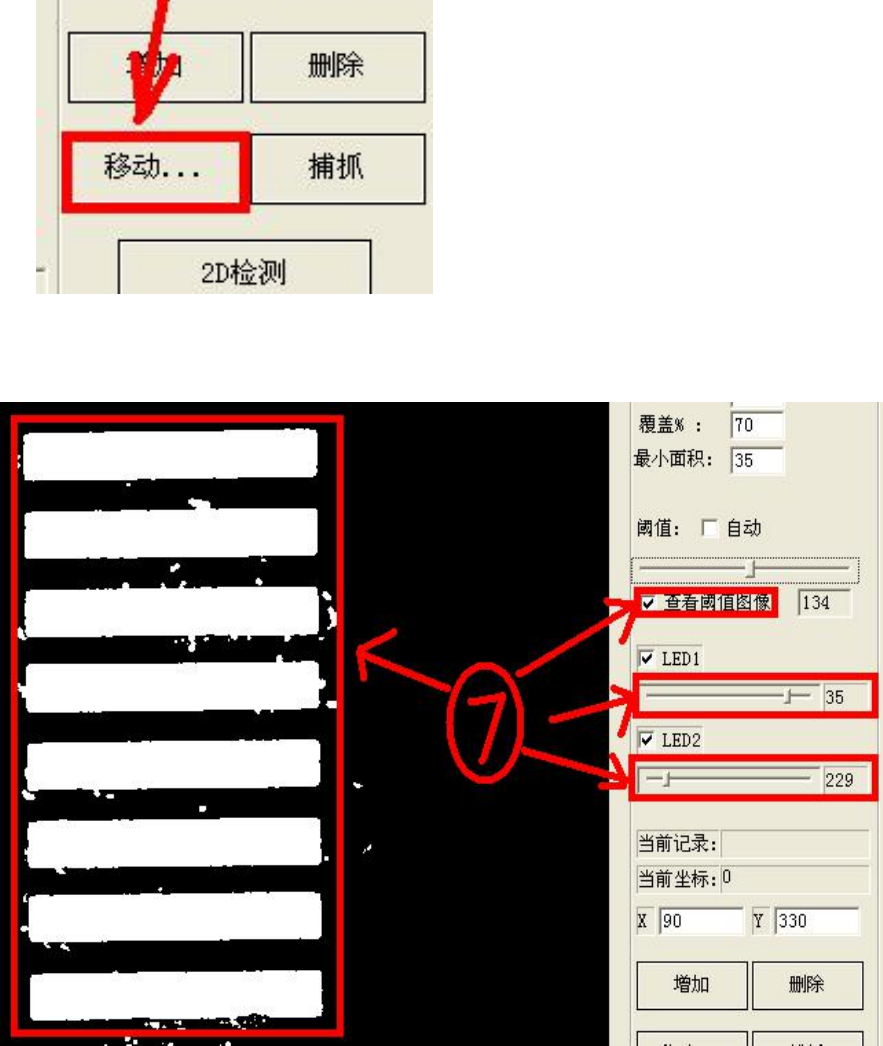

．点击移动，然后使用键盘上的方向键，移动到要检测的位置。
7
．点击查看图像阈值，调节滑动条，使图像达到图中效果。
8

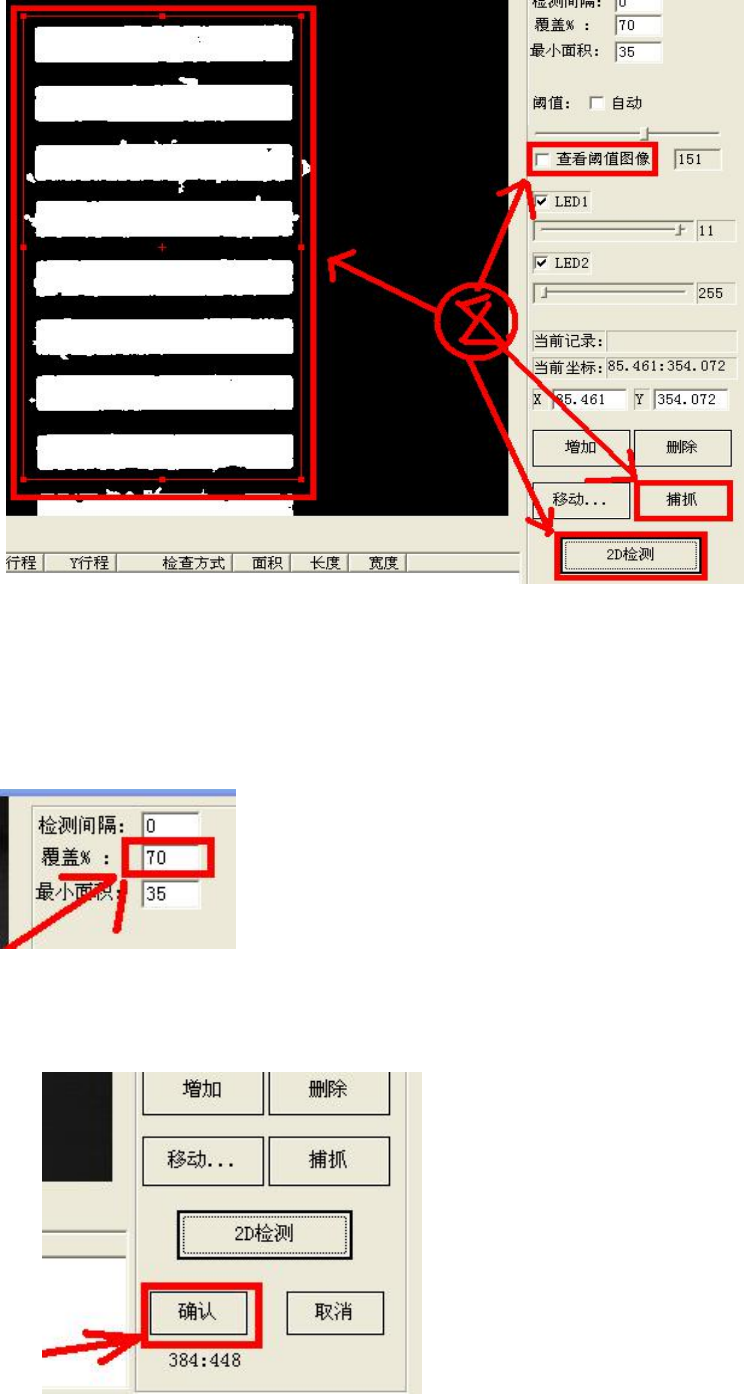

．取消查看阈值图像选项，点击捕抓，手动捕抓下要检测的点，然后点击
2D
检测。
9
．如果还有需要检没测的点，则点击增加，写入新的检测点名称，进行如上第
4
步以后的操作
……
二、
2D
参数设置及生产设置
1
． 输入要检测的
PCB
上锡膏可以通过的覆盖率
,
该数值单位为百分数：（如下图）
2
． 点击确认完成
2D
检测点的建立、增加的动作及参数设置。
3
． 点击确认
,
保存己更改数据。
