7
．点击查看图像阈值，调节滑动条，使图像达到图中效果。
8
．取消查看阈值图像选项，点击捕抓，手动捕抓下要检测的点，然后点击
2D
检测。
9
．如果还有需要检没测的点，则点击增加，写入新的检测点名称，进行如上第
4
步以后的操作
……
二、
2D
参数设置及生产设置
1
． 输入要检测的
PCB
上锡膏可以通过的覆盖率
,
该数值单位为百分数：（如下图）
2

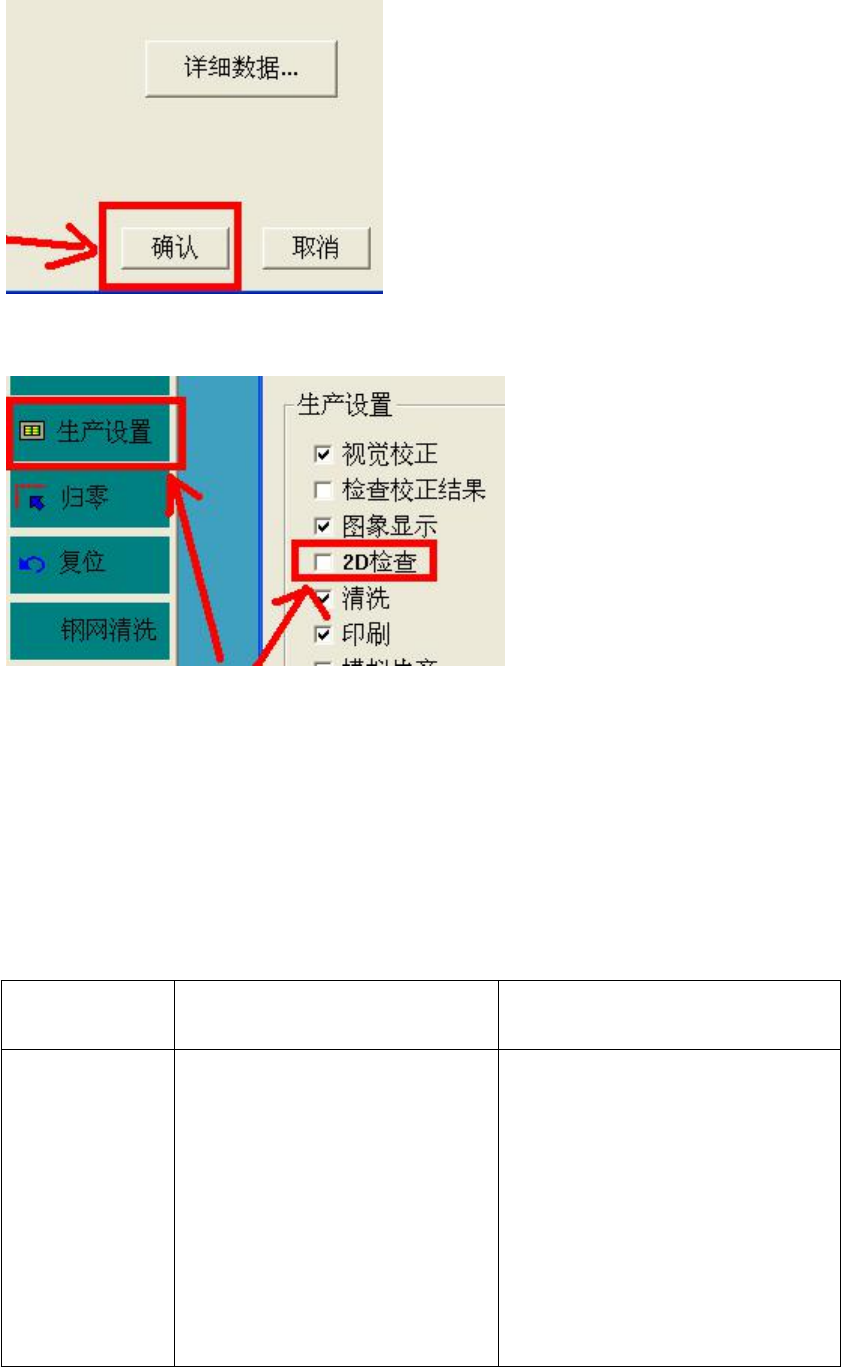

． 点击确认完成
2D
检测点的建立、增加的动作及参数设置。
3
． 点击确认
,
保存己更改数据。
4
． 点击生产设置
,
打开生产设置界面
,
把“
2D
检测”选项选上，并点击确认保存
设置：
5
． 点击开始生产按钮进入生产状态 （完成）
六、常见故障表
常见故障
故障原因
排除方法
开机显视器没
有显视
1）总电源开关触点接触不良
2
）工控机电源开关没有打开
3）工控机故障
4）显示器电源线接触不良或
断路
1）检修或更换总电源开关
2
）打开工控机电源开关
3）检修或更换工控机
4）更换显示器电源线
