第十八步： 点击“移动”。 第十九步： 用鼠标右键或用键盘上的上下左右键移动 CCD 相机找到 mark 点 并移到图像的中心位置。 ( 如下图 ) 第二十步： 调节 LED1 、 LED2 使 mark 点与背景颜色黑白分明，并且边缘清 晰。（如下图） 第二十一步： 点击捕抓。 mark 点的捕抓学习方式有两种，一是鼠标自动学习，二是人工捕 抓学习。 如果用鼠标自动学习则在 “鼠标点击学习” 前的方框内打上√ 然后将光标移到 mark…

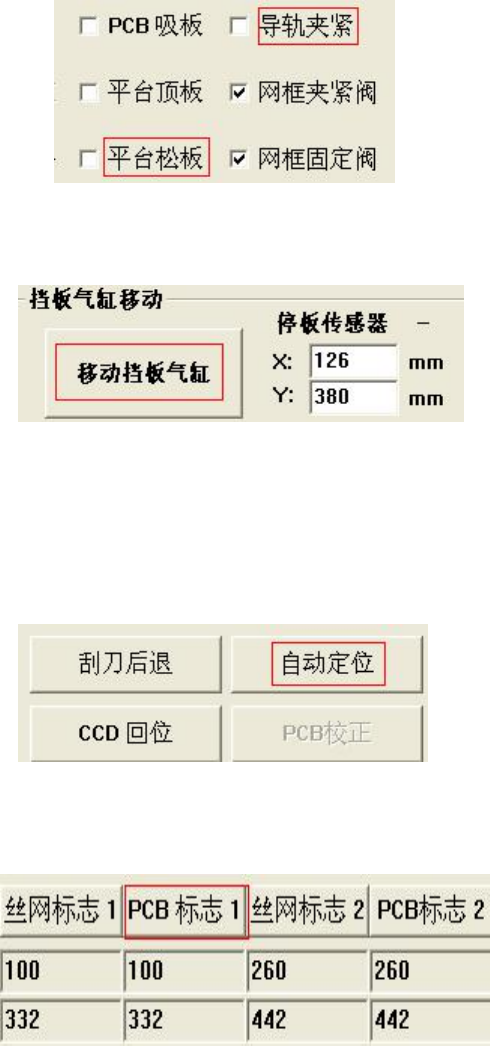

第十四步：调整顶针的位置，增加或减少顶针的数量使顶针的位置和数量
更加合理，然后点击“导轨夹紧”，
注意：导轨夹紧后要求PCB板能夹紧但又不能把PCB板夹到变形，确认
轨道宽度后点击“导轨夹紧”松开PCB板并取出，再点击“平台松板”。
第十五步：点击“移动档板气缸”。
第十六步：点击“自动定位”，并在进板处放入PCB板。注意：这个功能只
能在顶针确定摆好及导轨宽度合适的情况下才能使用。
第十七步：点击“
PCB
标志
1
”。
第十八步：点击“移动”。
第十九步：用鼠标右键或用键盘上的上下左右键移动
CCD
相机找到
mark
点
并移到图像的中心位置。(如下图)
第二十步：调节LED1、LED2使mark点与背景颜色黑白分明，并且边缘清
晰。（如下图）
第二十一步：点击捕抓。
mark
点的捕抓学习方式有两种，一是鼠标自动学习，二是人工捕
抓学习。如果用鼠标自动学习则在“鼠标点击学习”前的方框内打上√
然后将光标移到mark点中单击鼠标左键即可完成mark点的学习。（注意：
使用该功能的前提是
mark
的边缘要清晰且没有缺口）。如果用人工方式
学习则要看mark的形状是圆形或是其它形状，是圆形的则选“圆形”，
是其它形状则选“矩形”。（如下图）
第二十二步：以
mark
的圆心为圆心用鼠标画一个与
mark
差不多大小的圆，
然后点击“记忆”。（如下图）
第二十三步：点击“测试”及“确定”完成PCB标志1。(如下图)
第二十四步：PCB标志2与PCB标志1的捕抓方法一样。
