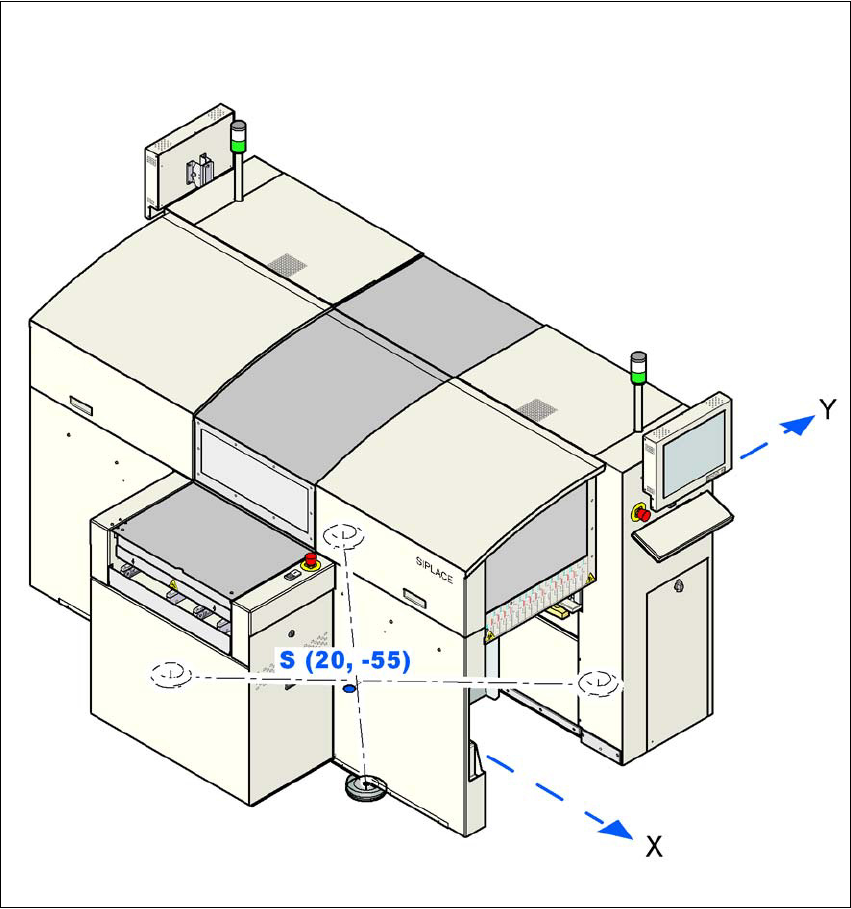

3.4.7 取置機的重心
3
圖
3.4 - 6
取置機的重心
（
mm
）
X 座標 30 mm
Y 座標 -55 mm
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.5 模組概述
109
3.5 模組概述

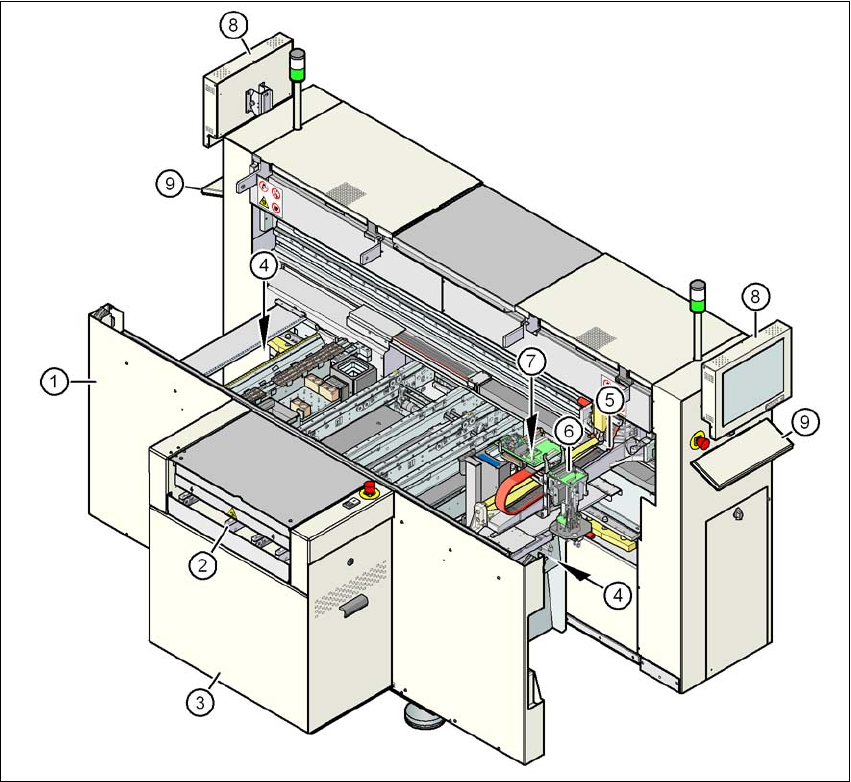

3.5.1 SIPLACE D1 模組概述
3
圖
3.5 - 1 SIPLACE D1
模組概述
(1) 取置機機架
(2) PCB 輸送帶 （彈性雙輸送帶）
(3) 擴充套件
(4) 料帶裁斷器，廢料帶導槽 （2 個）
(5) 懸臂 1
(6) 取置頭
(7) C&P 取置頭
(8) 監示器 （2 個）
(9) 鍵盤 （2 個）
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.5 模組概述 源自軟體版本 SR.605.xx 07/2008 英文版
110

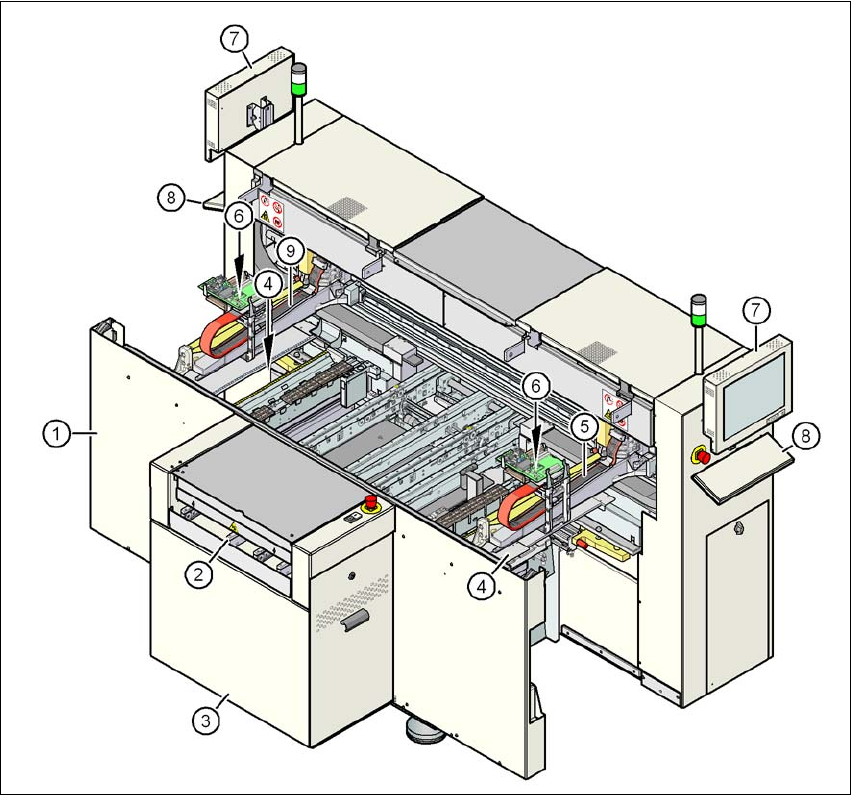

3.5.2 SIPLACE D2 模組概述
3
圖
3.5 - 2 SIPLACE D2
模組概述
(1) 取置機機架
(2) PCB 傳送導軌 （彈性雙傳送導軌）
(3) 擴充套件
(4) 料帶切割器，廢料帶導槽 (2 個 )
(5) 懸臂 1
(6) C&P 取置頭
(7) 監示器 （2 個）
(8) 鍵盤 （2 個）
(9) 懸臂 2
