3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.5 模組概述 源自軟體版本 SR.605.xx 07/2008 英文版
110
3.5.2 SIPLACE D2 模組概述
3
圖
3.5 - 2 SIPLACE D2
模組概述
(1) 取置機機架
(2) PCB 傳送導軌 （彈性雙傳送導軌）
(3) 擴充套件
(4) 料帶切割器，廢料帶導槽 (2 個 )
(5) 懸臂 1
(6) C&P 取置頭
(7) 監示器 （2 個）
(8) 鍵盤 （2 個）
(9) 懸臂 2
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.6 取置頭
111
3.6 取置頭
3.6.1 用於高速取置的 12 段位器收取置放頭
料號 00119876-xx， SIPLACE HM 12 C&P 取置頭， D 系列
3

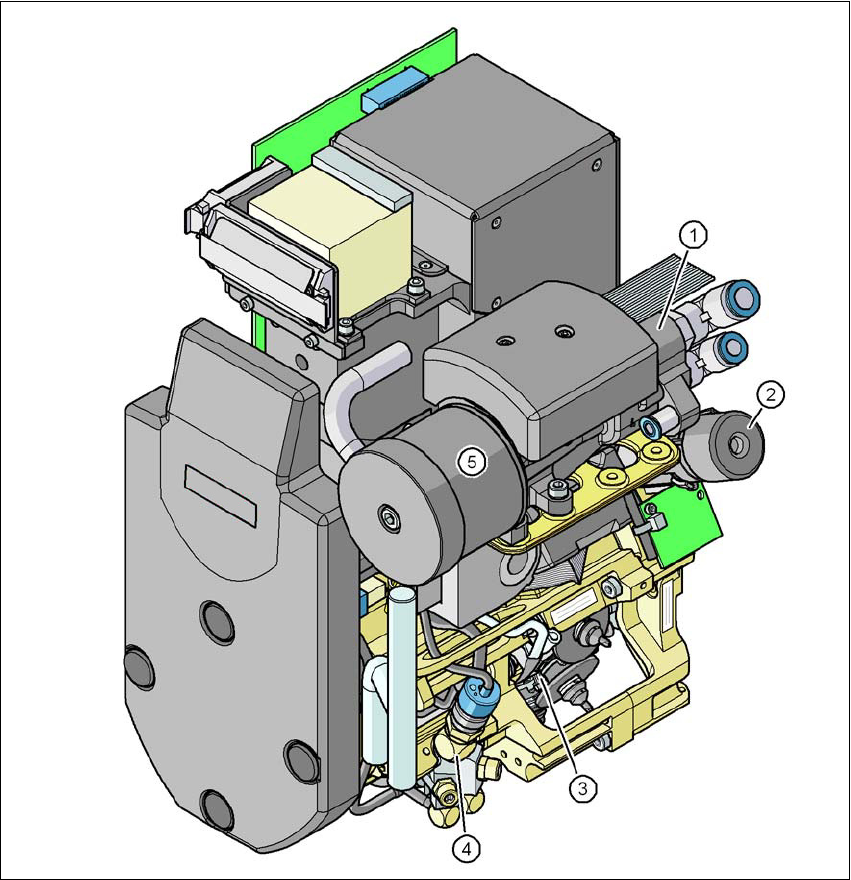

圖
3.6 - 1 12
段位器收取置放頭
-
功能群組一
3
(1) 真空產生器
(2) DP 馬達， DP 軸
(3) 配備 12 個段位器光柵盤的星形軸
(4) 強制空氣閥
(5) 消聲器
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.6 取置頭 源自軟體版本 SR.605.xx 07/2008 英文版
112
3

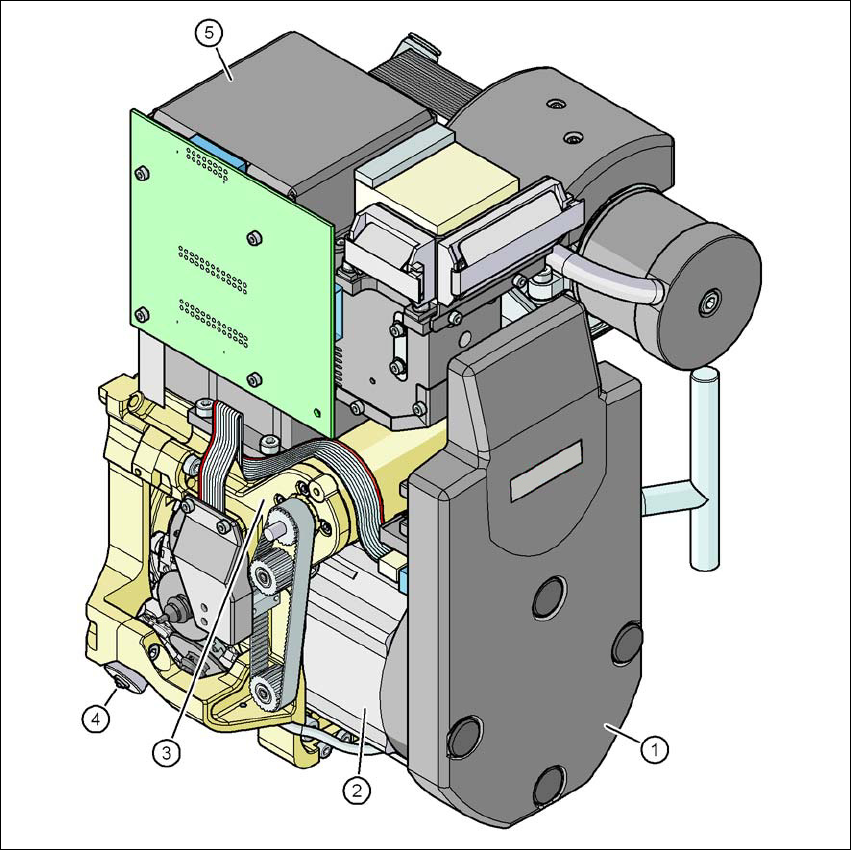

圖
3.6 - 2 12
段位器收取置放頭
-
功能群組二
3
(1) 中間分配器盤 （蓋板下）
(2) 星形軸 -DR 馬達
(3) Z 軸馬達
(4) 氣閥調整驅動裝置
(5) C&P 元件攝影機
3.6.1.1 說明
12 段位器收取置放頭依收集取置原理進行工作。這表示取置頭每個循環可以拾取 12 個元件，以
光學方式定位在進一步前進到元件的位置上，並且轉動到想要的取置角度。元件接著會以吹氣方
式輕盈而精確的放置到 PCB 上。SIPLACE 收取置放頭上的 12 只吸嘴會在一個水平軸上轉向，跟
