用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.6 取置頭
111
3.6 取置頭
3.6.1 用於高速取置的 12 段位器收取置放頭
料號 00119876-xx， SIPLACE HM 12 C&P 取置頭， D 系列
3
圖
3.6 - 1 12
段位器收取置放頭
-
功能群組一
3
(1) 真空產生器
(2) DP 馬達， DP 軸
(3) 配備 12 個段位器光柵盤的星形軸
(4) 強制空氣閥
(5) 消聲器
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.6 取置頭 源自軟體版本 SR.605.xx 07/2008 英文版
112
3
圖
3.6 - 2 12
段位器收取置放頭
-
功能群組二
3
(1) 中間分配器盤 （蓋板下）
(2) 星形軸 -DR 馬達
(3) Z 軸馬達
(4) 氣閥調整驅動裝置
(5) C&P 元件攝影機
3.6.1.1 說明
12 段位器收取置放頭依收集取置原理進行工作。這表示取置頭每個循環可以拾取 12 個元件，以
光學方式定位在進一步前進到元件的位置上，並且轉動到想要的取置角度。元件接著會以吹氣方
式輕盈而精確的放置到 PCB 上。SIPLACE 收取置放頭上的 12 只吸嘴會在一個水平軸上轉向，跟
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.6 取置頭
113
傳統的晶片射出器不同。這不只是節省了空間：它較小的轉向直徑同時也代表了比傳統晶片射出
器更小的離心力。這樣，也可大幅度低元件在輸送過程中滑脫的風險。
而且還有另外一個好處：所有元件的取置頭取置週期時間都一樣，即，它的取置速度並不會受元
件尺寸影響。
3.6.1.2 技術資料
3

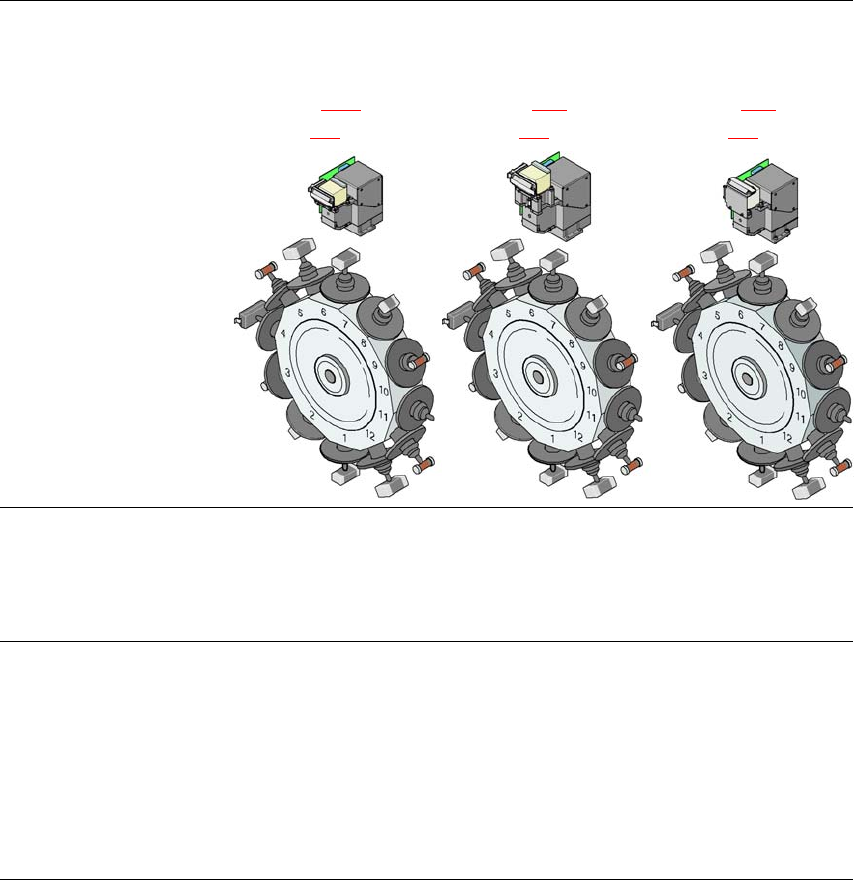

12 段位器收取置放頭，
配備元件攝影機 （type
28， 18 x 18，數位）
（見第 3.9.1
節，
第 138 頁）
12 段位器收取置放頭，
配備元件攝影機 （type
29， 27 x 27，數位）
（見第 6.12 節，
第 304 頁）
12 段位器收取置放頭，
配備元件攝影機 （type
38， 16 x 16，數位）
（見第 6.13 節，
第 305 頁）
元件範圍
a
從 0402 到 PLCC44、
BGA、 μBGA、倒裝晶
片、 TSOP、 QFP、 SO
和 SO32、 DRAM
0201
b
到倒裝晶片、
bare die、 PLCC44、
BGA、 *BGA、 TSOP、
QFP、 SO 和 SO32、
DRAM
01005
c
至 16 x 16 mm²
元件規格
最大高度
最小零件腳距
最小腳距寬度
最小球距
最小錫球直徑
最小尺寸
最大尺寸
最大重量
6 mm
0.5 mm
0.2 mm
0.35 mm
0.2 mm
1.0 x 0.5 mm²
18.7 x 18.7 mm²
2 g
6 mm
0.3 mm
0.15 mm
0.25 mm
0.14 mm
0.6 x 0.3 mm²
b
18.7 x 18.7 mm²
2 g
6 mm
0.25 mm
0.1 mm
0.25 mm
0.14 mm
0.4 x 0.2 mm²
16 x 16 mm²
2 g
