用戶手冊 SIPLACE D1/D2 3 取置機的技術資料 源自軟體版本 SR.605.xx 07/2008 英文版 3.6 取置頭 119 3.6.3 SIPLACE 拾取置放頭 （適用於高精確度的 IC 取置） 料號 001 19833-xx SIPLACE 拾取置放頭 ， D 系列 3 圖 3.6 - 5 適用於高精確度 IC 取置的拾取置放頭 (1) DP 軸 (2) Z 軸驅動裝置 (3) Z 軸的步進距離測量系統
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.6 取置頭 源自軟體版本 SR.605.xx 07/2008 英文版
118
元件規格
最大高度
最小零件腳距
最小腳距寬度
最小球距
最小錫球直徑
最小尺寸
最大尺寸
最大重量
8.5 mm
0.3 mm
0.15 mm
元件 < 18 x 18 mm² 時為 0.25 mm
元件 ≥18 x 18 mm² 時為 0.35 mm
元件 < 18 x 18 mm² 時為 0.14 mm
元件 ≥18 x 18 mm² 時為 0.2 mm
0.6 x 0.3 mm²
27 x 27 mm²
5 g
可設定的功率等級
1
2
3
4
5
可設定的置放力 [N]
2.4 ± 0.5
2.4 ± 0.5
3 + 1
4 + 1
5 + 1
吸嘴型式
8xx, 9xx
X/Y 軸精確度
b
± 52.5 μm/3σ, ± 70 μm/4σ
角度精確度
± 0.225°/3σ, ± 0.3°/4σ
元件範圍
99.8%
元件攝影機類型
29
照明等級
5
可用的照明等級設定
256
5
a) 請注意，可以放置的元件範圍還會受到襯墊幾何形狀、客戶自訂標準及封裝誤差的影響。
b) 精確值可使用廠商中立的 IPC 標準測量得出
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.6 取置頭
119
3.6.3 SIPLACE 拾取置放頭 （適用於高精確度的 IC 取置）
料號 00119833-xx SIPLACE 拾取置放頭， D 系列
3
圖
3.6 - 5
適用於高精確度
IC
取置的拾取置放頭
(1) DP 軸
(2) Z 軸驅動裝置
(3) Z 軸的步進距離測量系統
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.6 取置頭 源自軟體版本 SR.605.xx 07/2008 英文版
120
3.6.3.1 說明
此進階型取置頭採用拾取及置放的原理作用。雙取置頭適合用來處理特別困難的或者大型的元
件。取置頭拾取元件時，元件以光學方式定位，再前進到取置位置上，並轉動到所需的取置角
度。元件接著會以精密控制的吹氣方式輕盈而精確的放置到 PCB 上。
拾取置放頭的標準吸嘴為 5xx 型吸嘴。也可安裝一個轉接頭，即可使用收取置放頭的 4xx、8xx 和
9xx 型吸嘴。
3.6.3.2 技術資料

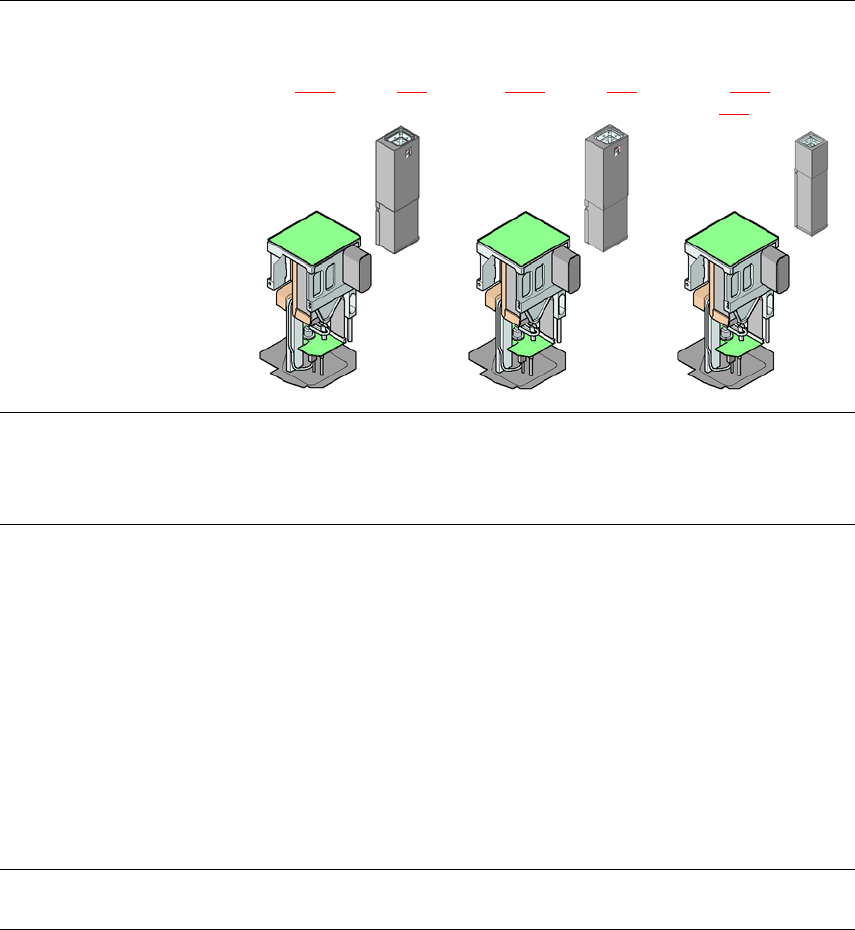

3
拾取置放頭
精細間距攝影機
Type 36 元件攝影機
（見第 3.9.3
節，第 140
頁）
拾取置放頭
精細間距攝影機
type 33 元件攝影機
（見第 6.3.2
節，第 287
頁）
拾取置放頭
精細間距攝影機
type 25 元件攝影機
（見第 6.3.1
節，第
285
頁）
元件範圍
a
0603 至 SO、 PLCC、
QFP、 BGA、特殊元
件、 bare dies、倒裝晶
片
0402 至 SO、 PLCC、
QFP, BGA、特殊元
件、 Bare Die、倒裝晶
片
0201 至 SO、 PLCC、
QFP、插座、插頭、
BGA、特殊元件、bare
dies、倒裝晶片和遮罩
元件規格
最大高度
最小零件腳距
最小腳距寬度
最小球距
最小錫球直徑
最小尺寸
最大尺寸
最大重量
b
19 mm
0.4 mm
0.24 mm
0.56 mm
0.32 mm
1.6 x 0.8 mm²
32 x 32 mm²
（單一測量值）
85 x 85 mm² 或
最大 200 x 125 mm²
（有限制）
100 g
19 mm
0.3 mm
0.15 mm
0.35 mm
0.2 mm
1.0 x 0.5 mm²
55 x 45 mm²
（單一測量值）
85 x 85 mm² 或
最大 200 x 125 mm²
（有限制）
100 g
19 mm
0.25 mm
0.1 mm
0.14 mm
0.08 mm
0.6 x 0.3 mm²
16 x 16 mm²
（單一測量值）
100 g
可設定的置放力
1.0 N - 15 N 1.0 N - 15 N 1.0 N - 15 N
