3 取置機的技術資料 用戶手冊 SIPLAC E D1/D2 3.7 懸臂系統 源自軟體版本 SR.605.xx 07/2008 英文版 122 3.7 懸臂系統 3.7.1 懸臂位置 3 圖 3.7 - 1 懸臂位置 (1) 懸臂 1 （ D1 和 D2 ） (2) 懸臂 2 （ D2 ） 懸臂系統由兩個功能群組構成： – X 軸和 – Y 軸
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.6 取置頭
121
吸嘴型式 5xx （標準）
4xx + 轉接頭
8xx + 轉接頭
9xx + 轉接頭
5xx （標準）
4xx + 轉接頭
8xx + 轉接頭
9xx + 轉接頭
5xx （標準）
4xx + 轉接頭
8xx + 轉接頭
9xx + 轉接頭
X/Y 軸精確度
c
± 37.5 µm/3σ
± 50 µm/4σ
± 37.5 µm/3σ
± 50 µm/4σ
± 30 µm/3σ
± 40 µm/4σ
角度精確度
± 0.053°/3σ
± 0.071°/4σ
± 0.053°/3σ
± 0.071°/4σ
± 0.053°/3σ
± 0.071°/4σ
元件範圍
99.8% 99.9% 99.8%
元件攝影機類型
36 33 25
照明等級
666
可用的照明等級設定
256
6
256
6
256
6
a) 請注意，可以放置的元件範圍還會受到襯墊幾何形狀、客戶自訂標準和封裝公差的影響。
b) 當使用標準吸嘴
c) 精確值可使用廠商中立的 IPC 標準測量得出
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.7 懸臂系統 源自軟體版本 SR.605.xx 07/2008 英文版
122
3.7 懸臂系統

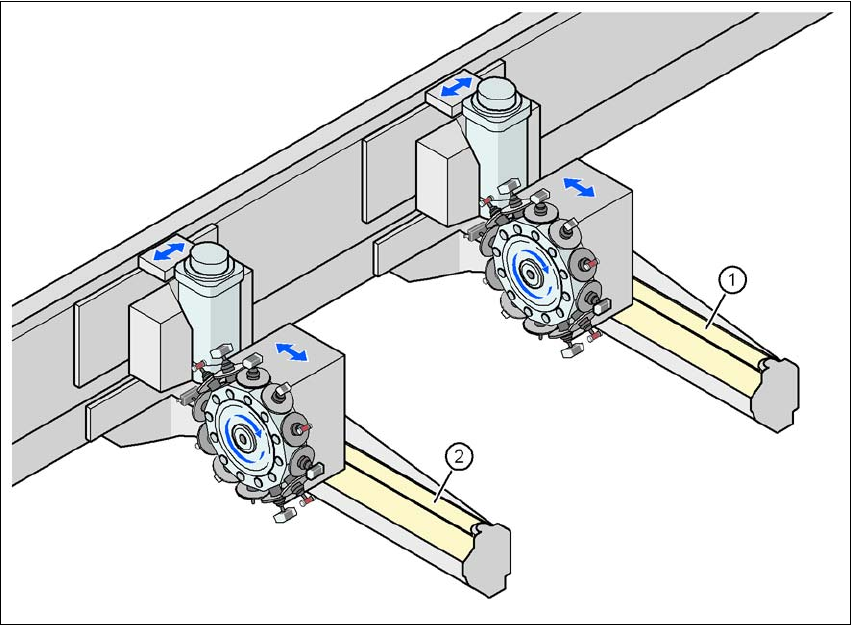

3.7.1 懸臂位置
3
圖
3.7 - 1
懸臂位置
(1) 懸臂 1 （D1 和 D2）
(2) 懸臂 2 （D2）
懸臂系統由兩個功能群組構成：
– X 軸和
– Y 軸
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.7 懸臂系統
123
3.7.2 X 軸的構造
3
圖
3.7 - 2 X
軸的構造
X 軸基本上由下列主要模組構成：
–懸臂 （1）
– 取置頭座 （2）
– 線性測量系統 （3）
– 線性測量系統 （4）
– X 軸三相交流伺服馬達 （5）
取置頭座裝有下列元件：
– 副懸臂攝影機 （PCB VISION 模組攝影機）
– 取置頭板
–用於 X 軸測量系統的測量頭
– 收取置放頭 （SIPLACE D2）
– 收取置放頭和拾取置放頭 （SIPLACE D1）
