3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.8 PCB 輸送帶系統 源自軟體版本 SR.605.xx 07/2008 英文版
134
3.8.7 設定選項
3.8.7.1 PCB 單輸送帶
料號 00119840-xx D1/D2 模組化單輸送帶
料號 00119626-xx 右側為固定輸送帶
料號 00119628-xx 左側為固定輸送帶
料號 00119912-xx 輸送帶高度：900, D1/D2/D3
料號 00119913-xx 輸送帶高度：930, D1/D2/D3
料號 00119914-xx 輸送帶高度：950, D1/D2/D3
料號 00119092-xx SMEMA 轉接頭盒 D4/D2/D1
3.8.7.2 彈性 PCB 雙輸送帶
料號 00119842-xx D1/D2 模組化雙輸送帶
料號 00119626-xx 右側為固定輸送帶
料號 00119628-xx 左側為固定輸送帶
料號 00119912-xx 輸送帶高度：900, D1/D2/D3
料號 00119913-xx 輸送帶高度：930, D1/D2/D3
料號 00119914-xx 輸送帶高度： 950, D1/D2/D3
料號 00119092-xx SMEMA 轉接頭盒 D4/D2/D1
3.8.8 PCB 曲度的定義

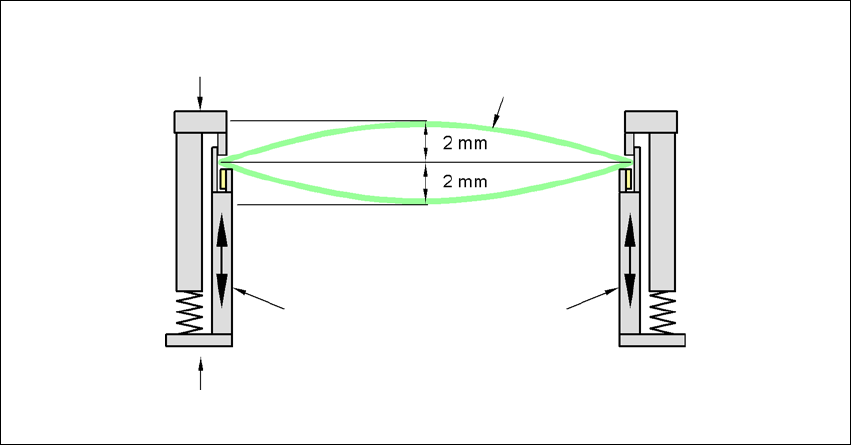

3.8.8.1 輸送帶上的 PCB 曲度
穿越行程方向的 PCB 曲度最大為 PCB 對角線的 1%，但不會超過 2 mm
3
固定的夾緊邊緣
可移動的夾鉗裝置
印刷電路板
輸送帶軌道
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.8 PCB 輸送帶系統
135
行程方向的 PCB 曲度 + PCB 厚度 < 5.5 mm
3
3
3.8.8.2 取置時的 PCB 曲度
2 mm 的曲度可導致 PCB 中間局部基準點和墨點出現問題。數位攝影機的焦距為 2 mm。如果考
量到所有的公差，此值會降低到 1.5 mm。另外請注意，元件高度將因曲度而降低。
3
3
固定的夾緊邊緣
輸送帶
印刷電路板
PCB 輸送方向
5.5 mm
可移動的夾鉗裝置
固定的夾緊邊緣
印刷電路板
輸送帶軌道
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.8 PCB 輸送帶系統 源自軟體版本 SR.605.xx 07/2008 英文版
136
PCB 曲度下降，最大 0.5 mm
3
→ 使用磁鍼支承獲得此值。
印刷電路板
磁鍼
支承
可移動的夾鉗裝置
固定的夾緊邊緣
輸送帶軌道
0.5 mm
