3.10.8.2 3 x 8 mm S 料帶送料器
圖

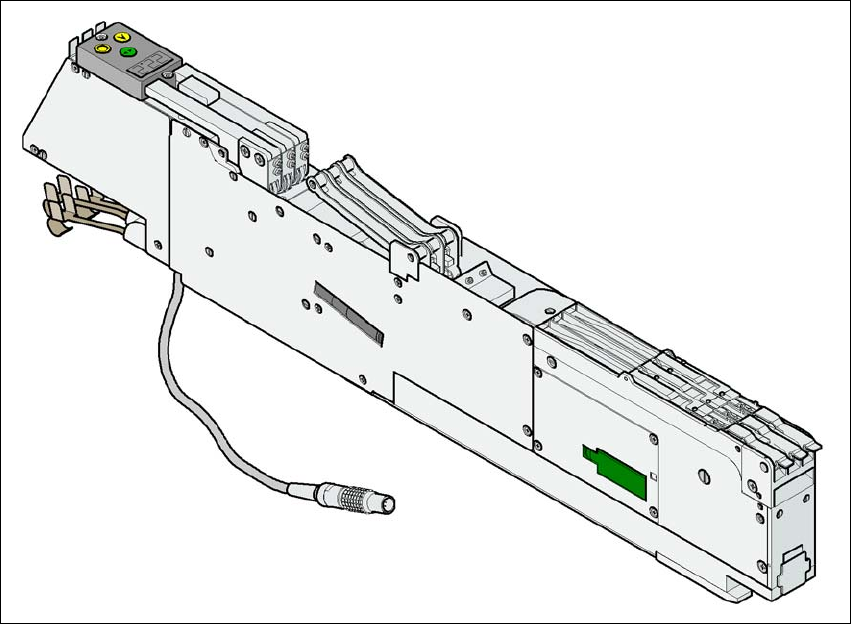

3.10 - 2 3 x 8 mm S
料帶送料器
料號 00141098-xx 3
寬度 30.6 mm 3
每個送料器的料軌 3 3
裝有送料器的位置 1 3
每部取置機配備送料器的最大數量 2 x 15 3
7 ＂捲盤的元件盤匣容量 約 4,000 至 10,000 3
輸送帶行程 2 mm / 4 mm / 8 mm 3
料帶原料 紙料帶或泡殼式料帶 3
最大元件高度 2.5 mm 3
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.10 送料器
149
3.10.8.3 用於 01005 元件的料帶送料器 3 x 8 mm S
圖

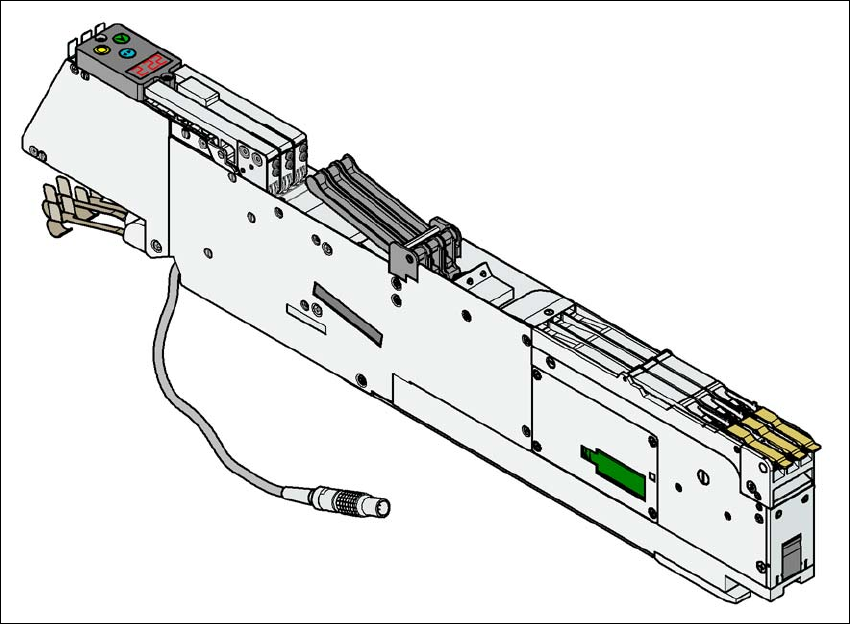

3.10 - 3
用於
01005
元件的
3 x 8 mm S
料帶送料器
3
料號 00176100-xx 3
寬度 30.6 mm 3
每個送料器的料軌 3 3
裝有送料器的位置 1 3
每部取置機配備送料器的最大數量 2 x 15 3
7 ＂捲盤的元件盤匣容量 約 10,000 3
輸送帶行程 2 mm / 4 mm 3
料帶原料 紙料帶 3
最大元件高度 0.7 mm 3
元件範圍 01005/0201/0402 3
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.10 送料器 源自軟體版本 SR.605.xx 07/2008 英文版
150
3.10.8.4 用於 0201/0402 元件的 3 x 8 mm S 料帶送料器
3
圖
3.10 - 4
用於
0201/0402
元件的
3x8mm S
料帶送料器
3
料號 00141099-xx 3
寬度 30.6 mm 3
每個送料器的料軌 3 3
裝有送料器的位置 1 3
每部取置機配備送料器的最大數量 2 x 15 3
7 ＂捲盤的元件盤匣容量 約 10,000 3
輸送帶行程 2 mm / 4 mm 3
料帶原料 紙料帶 3
最大元件高度 0.7 mm 3
元件範圍 0201/0402 3
