用戶手冊 SIPLACE D1/D2 3 取置機的技術資料 源自軟體版本 SR.605.xx 07/2008 英文版 3.10 送料器 151 3.10.8.5 用於 0201 及更大型元件的 3 x 8 mm SL 料帶送料器 3 圖 3.10 - 5 用於 0201 及更大型元件的 3 x 8 mm SL a 料帶送料器 3 料號 00141088-xx 3 寬度 30.6 mm 3 每個送料器的料軌 3 3 裝有送料器的位置 1 …
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.10 送料器 源自軟體版本 SR.605.xx 07/2008 英文版
150

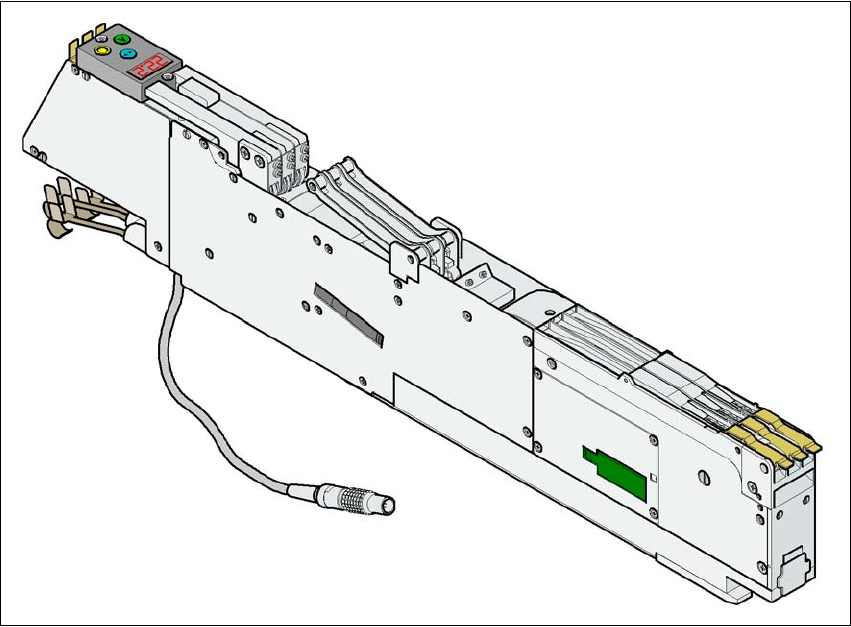

3.10.8.4 用於 0201/0402 元件的 3 x 8 mm S 料帶送料器
3
圖
3.10 - 4
用於
0201/0402
元件的
3x8mm S
料帶送料器
3
料號 00141099-xx 3
寬度 30.6 mm 3
每個送料器的料軌 3 3
裝有送料器的位置 1 3
每部取置機配備送料器的最大數量 2 x 15 3
7 ＂捲盤的元件盤匣容量 約 10,000 3
輸送帶行程 2 mm / 4 mm 3
料帶原料 紙料帶 3
最大元件高度 0.7 mm 3
元件範圍 0201/0402 3
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.10 送料器
151

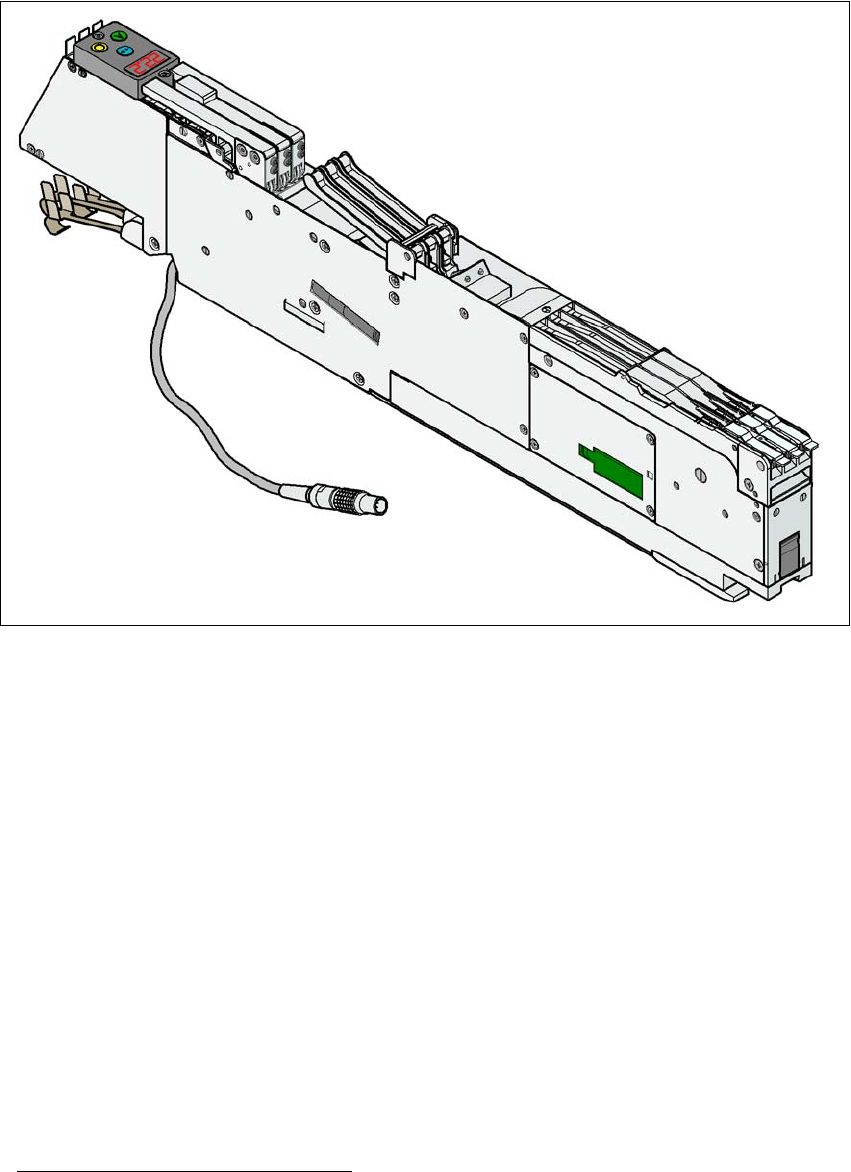

3.10.8.5 用於 0201 及更大型元件的 3 x 8 mm SL 料帶送料器
3
圖
3.10 - 5
用於
0201
及更大型元件的
3x8mm SL
a
料帶送料器
3
料號 00141088-xx 3
寬度 30.6 mm 3
每個送料器的料軌 3 3
裝有送料器的位置 1 3
每部取置機配備送料器的最大數量 2 x 15 3
7 ＂捲盤的元件盤匣容量 約 10,000 3
輸送帶行程 2 mm / 4 mm / 8 mm 3
料帶原料 紙料帶或泡殼式料帶 3
最大元件高度 2.5 mm 3
元件範圍 （從 0201 開始） 3
2 個拾取位置 前端位置：元件 ≥1.6 mm
後部位置： 元件 ≤ 1.6 mm 3
3
此類送料器依全新的 「按需送料」原理執運，有效降低了元件棄置率。在取置頭移到拾取位置
後，才會將元件輸送到拾取位置。
aSL =沒有光柵，也就是沒有元件封蓋。
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.10 送料器 源自軟體版本 SR.605.xx 07/2008 英文版
152

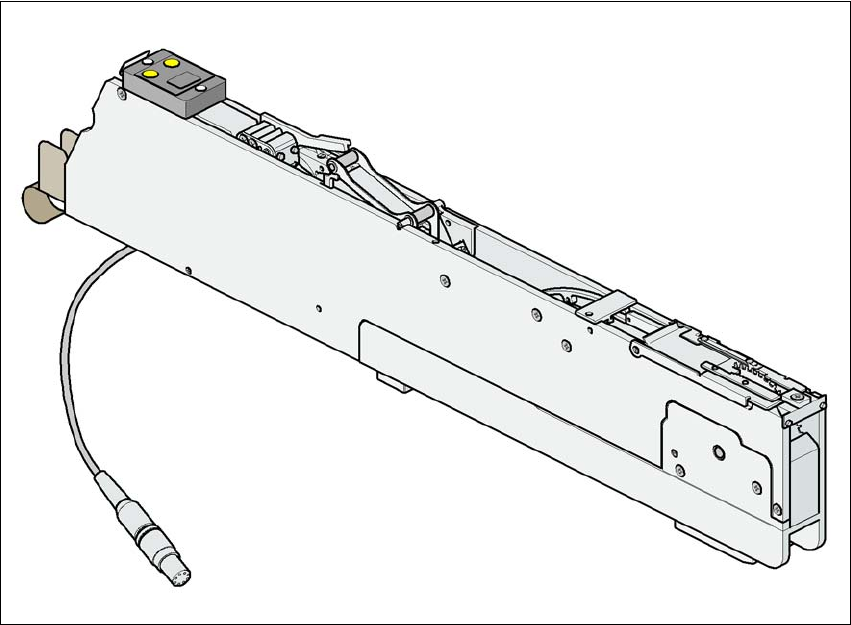

3.10.8.6 12/16 mm S 料帶送料器
3
圖
3.10 - 6 12 / 16 mm S
料帶送料器
料號 00141092-xx 3
寬度 30.3 mm 3
每個送料器的料軌 1 3
裝有送料器的位置 1 3
每部取置機配備送料器的最大數量 2 x 15 3
7 ＂捲盤的元件盤匣容量 約 4,000 3
輸送帶行程 （以 4 mm 為一個增量單位，從 4 mm 增加到
24 mm） 3
料帶原料 紙料帶或泡殼式料帶 3
最大元件高度 14 mm 3
