用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.10 送料器
159
3.10.8.13 72 mm S 料帶送料器
圖
3.10 - 13 72 mm S
料帶送料器
料號 00141097-xx 3
寬度 82.6 mm 3
每個送料器的料軌 1 3
裝有送料器的位置 3 3
每部取置機配備送料器的最大數量 2 x 5 3
7 ＂捲盤的元件盤匣容量 約 2,000 3
輸送帶行程 （以 4 mm 為一個增量單位，從 4 mm 增加到
80 mm） 3
料帶原料 泡殼式料帶 3
最大元件高度 14 mm 3
3
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.10 送料器 源自軟體版本 SR.605.xx 07/2008 英文版
160

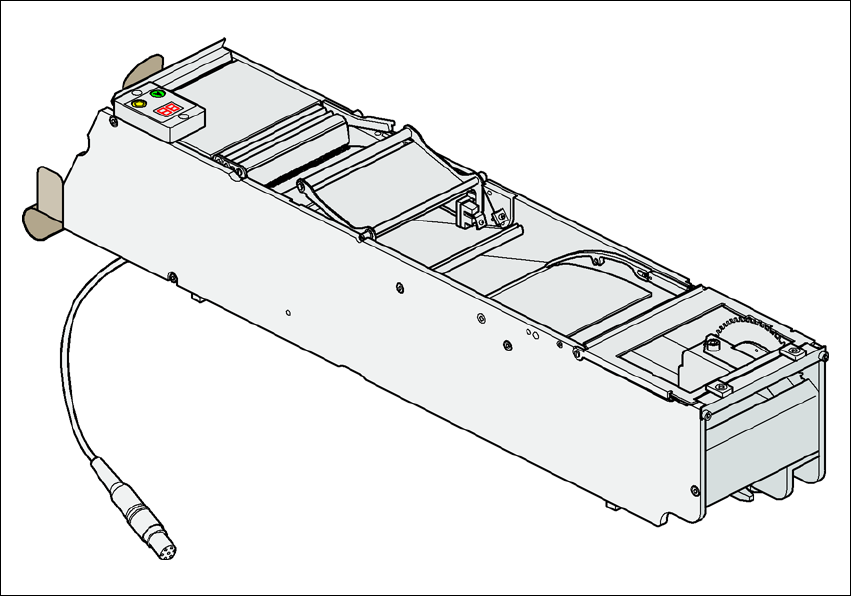

3.10.8.14 88 mm S 料帶送料器
圖
3.10 - 14 88 mm S
料帶送料器
料號 00141070-xx 3
寬度 98.6 mm 3
每個送料器的料軌 1 3
裝有送料器的位置 3.5 3
每台取置機的最大送料器數量 2 x 4 3
7 ＂捲盤的元件盤匣容量 約 2,000 3
輸送帶行程 （以 4 mm 為一個增量單位，從 4 mm 增加到
96 mm） 3
料帶原料 泡殼式料帶 3
最大元件高度 14 mm 3
3
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.10 送料器
161

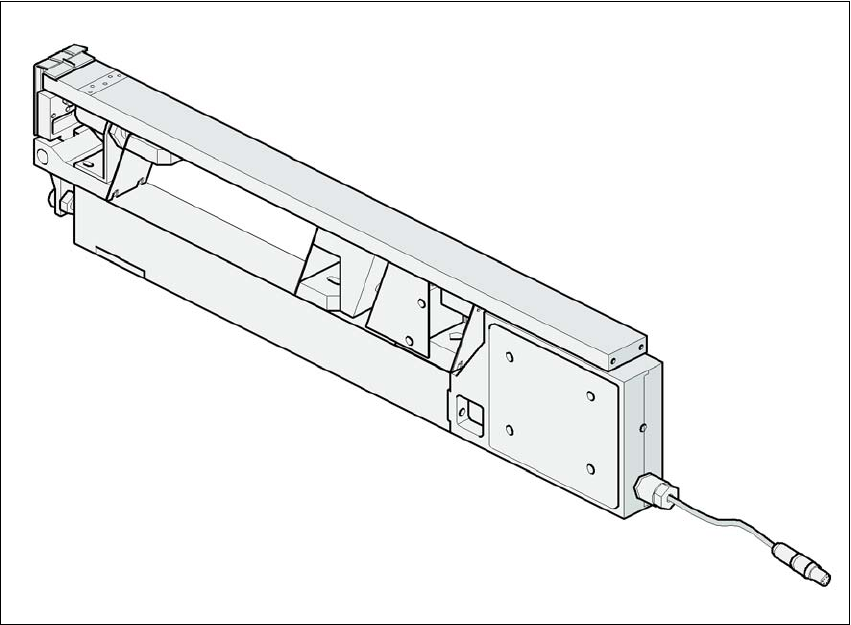

3.10.8.15 直線振動送料器， type 3
3
圖
3.10 - 15
直線振動送料器，
type 3
料號 00142031-xx 3
寬度 28 mm 3
每個送料器的料軌 1、 2 或 3 3
裝有送料器的位置 1 3
每部取置機配備送料器的最大數量 2 x 15 3
元件存量 每個鋼制管狀料管最多 150 3
視元件長度而定 3
管狀料管規格 9.5 mm 寬 / 3 個 3
15 mm 寬 / 2 個 3
> 15 mm 寬 / 1 個 3
30 mm 寬 / 1 個 3
振動時間 SIPLACE Pro 的變數 （從 400 毫秒到 1,000 毫
秒以上） 3
