3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.10 送料器 源自軟體版本 SR.605.xx 07/2008 英文版
162
3.10.8.16 散裝元件盒送料器
3

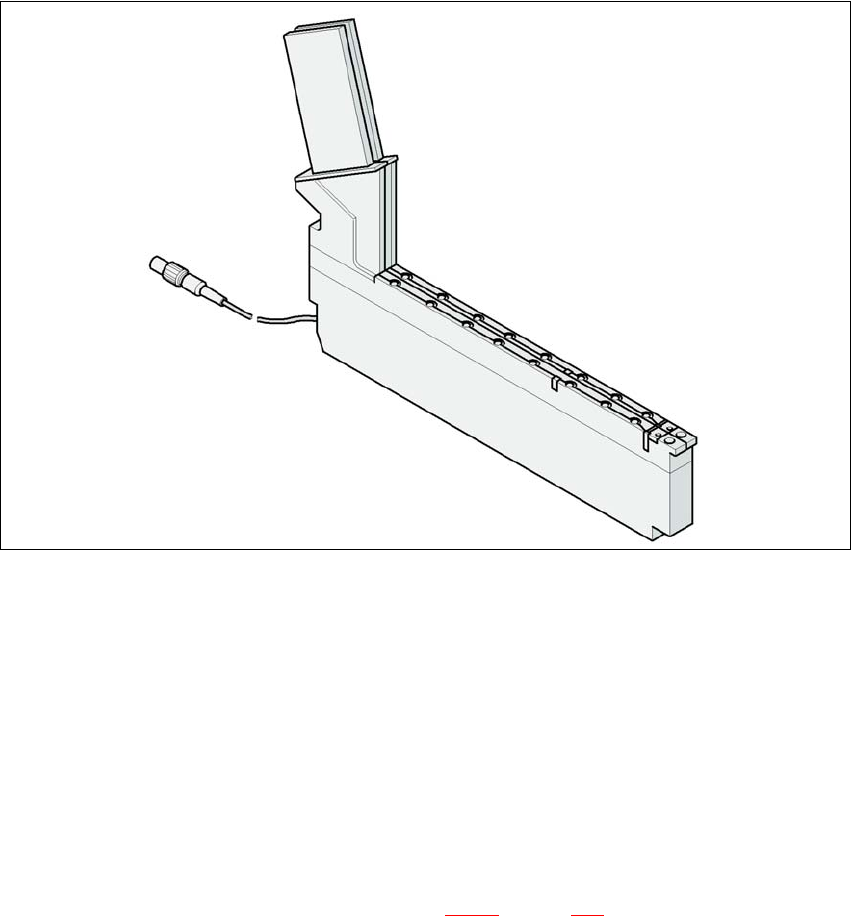

圖
3.10 - 16
散裝元件盒送料器
3
料號 00142318-xx 3
寬度 30.6 mm 3
每個送料器的料軌 2 3
裝有送料器的位置 1 3
每部取置機配備送料器的最大數量 2 x 15 3
元件存量 最多 50,000 個 3
送料軌 0402 / 0.5 mm 高料號 00142320-xx 3
0603 / 0.80 mm 高料號 00142322-xx 3
週期時間 < 60 毫秒 3
散裝元件盒送料器壓縮空氣供給的說明，請查閱第 3.11.6
節，第 175 頁。 3
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.10 送料器
163
3.10.8.17 Surf 料帶送料器
為了放置 bare dies，需要送料元件的 surf 料帶送料器。這裡，我們提供有 8 mm 料帶和 12 或 16
mm 料帶送料器版本。
3
圖
3.10 - 17 Surf
料帶送料器
在送料器的操作說明中，我們詳細描述了送料器的操作方法。
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.10 送料器 源自軟體版本 SR.605.xx 07/2008 英文版
164
技術資料 3
3
3
3
Surf 料帶送料器的參數 3
Surf 料帶送料器的參數可以在 SIPLACE Pro 電腦中進行修改。
料帶寬度
8/12/16 mm
建議使用的料帶和元件
尺寸
8 mm：1 x 1 mm² - 2.3 x 2.3 mm² 元件
12 mm：2.3 x 2.3 mm² - 5 x 5 mm² 元件
16 mm：3.8 x 3.8 mm² - 9.5 x 9.5 mm² 元件
surf 料帶上 Bare Die 的封裝精度
Bare die 尺寸，最大為 2.3 x 2.3 mm²: +/- 100 μm, 6σ
Bare die 尺寸，大於 2.3 x 2.3 mm²: +/- 200 μm, 6σ
（相對於料帶凹格的中心）
Bare Die 邊緣到料帶凹格之間所需的距
離最小0.4 mm
選針板 依 Bare Die 的大小，使用單針或三針
料帶原料 公制
料帶標準 IEC 286-3、 DIN-IEC-286、 EIA 481 和 JIS C 0806
料帶捲盤直徑 7" 至 15"
送料器的占地面積 料站台上的位置 1
