3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.10 送料器 源自軟體版本 SR.605.xx 07/2008 英文版
166
3.10.9.3 組件
3
圖
3.10 - 18
安裝
(1) 定位針
(2) 磁軌
(3) 定位珠
(14), (15) 此位置不得填充。
請注意
取置頭的移動範圍 P&P， C&P6， C&P12
最大元件格盤高度
（含元件）
C&P12
C&P6
P&P
12.5 mm
12.5 mm
28.5 mm
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.10 送料器
167
– 元件格盤固定器可以安裝到料位 1。
– 料站台上的送料器位置 14 和 15 不可填充。
– 裝有固定器時，料站台車無法靠接或分離
→ 將元件格盤固定器的前端插入相對應的定位針 （圖 3.10 - 18
中的 A，第 166 頁）。
→ 然後，將元件格盤後端的孔對準料站台圖 3.10 - 18
中的 B，第 166 頁） 的定位珠。
→ 檢查元件格盤固定器是否穩固放置在料站台上。
→ 將元件格盤架的一側固定在安裝架上 （圖 3.10 - 18
中的 C，第 166 頁）。然後，將另一側
按入安裝架中 （圖 3.10 - 18
中的 D，第 166 頁）。
→ 將元件格盤推入頂住停止擋 （圖 3.10 - 18
中的 E，第 166 頁）。
→ 按下止推緩衝墊 （圖 3.10 - 18
中的 F，第 166 頁），來固定元件格盤架。
→ 若要移除元件格盤架，再按一下止推緩衝墊即可。
請注意
使用小型元件格盤固定器 （136 mm），可以將元件格盤 （JEDEC 或 CENELEC 元件格盤） 直
接裝設在固定器上，換言之，無需使用元件格盤架。但是，定位器將需要進行更換 （圖 3.10 - 18
中的 G，第 166 頁） 。
警告
所有位置都必須配備送料器模組以保障安全。如果送料器不足，未分配的料位應安裝手部防護板
（虛擬送料器）。安裝元件格盤固定器時，其他位置也應安裝手部防護板。
3.10.9.4 更換定位器
→ 用力握住定位器 （圖 3.10 - 18 中的 G，第 166 頁）。向下壓止推緩衝墊 （圖 3.10 - 18 中的
F，第 166
頁），並將定位器從旁邊頂出並移除。
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.10 送料器 源自軟體版本 SR.605.xx 07/2008 英文版
168
3.10.9.5 資料輸入
請依 SIPLACE Pro 操作說明，定義元件格盤。

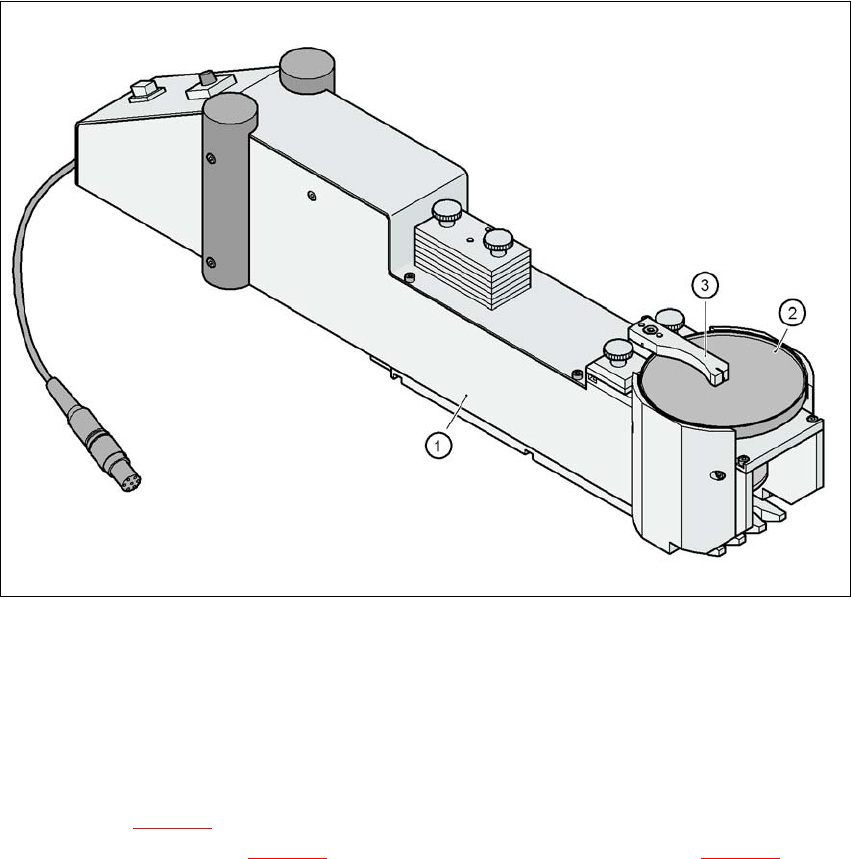

3.10.10 DIP 模組
料號 00117010-xx 用於助焊劑和膠粘劑的 DIP 模組
3
圖
3.10 - 19 DIP
模組
(1) DIP 模組
(2) 旋轉盤
(3) 橡膠滾軸
3.10.10.1 說明
DIP 模組 （圖 3.10 - 19 中的第 1 項） 用於以助焊劑或導電膠浸潤的倒裝晶片和 CSP 元件。助焊
劑固定器是一個旋轉盤（圖 3.10 - 19
中的第 2 項），旋轉盤上用橡膠滾軸 （圖 3.10 - 19 中的第
3 項） 塗覆了一薄層助焊劑 （如： 40 μm）。這個方法特別適用於高黏性 （例如，像蜂蜜一樣黏
稠） 助焊劑。這個程序所需的助焊劑用量已經降到最薄的塗層厚度，因為要沾錫的只有凸塊的底
面。
Dip 模組適用於下列取置頭： 最佳化程式會將它視為獨立的送料器類型。每個位置上 Dip 模組的
數量沒有限制。
