3 取置機的技術資料 用戶手冊 SIPLAC E D1/D2 3.11 料站台車 源自軟體版本 SR.605.xx 07/2008 英文版 172 3.1 1.1 構造 料站台車由底盤、裝有送料器的料 站台、通訊裝置、料帶容器和 廢料容器組成。 圖 3.1 1 - 3 料站台車 : 正面檢視圖和背面檢視圖 (1) 機箱 (2) 料帶容器 (3) 手柄 (4) 廢料帶容器 (5) 通訊裝置 (6) 料站台 (7) 降低料站台的按鈕 3.1…
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.11 料站台車
171
請注意： 3
在外部組立位置上，您需要有外部電源為料站台車供電 （見第 3.11.5 節，第 175 頁）。
3
圖
3.11 - 2 PCB
輸送高度為
830 mm
的料站台車
3
(1) 輸送帶高度為 830 - 950 mm 的孔
(2) 料站台
3
內容
– 料站台車非常容易搬動。
– 料站台車可精確接入取置機，甚至可以處理 01005 元件。
– 僅需一些簡單操作，即可調整料站台車，讓它適用於 PCB 輸送帶高度 830 mm、 900 mm、
930 mm 和 950 mm （見第 4.4
節，第 216 頁）。
– 料帶容器可裝設直徑最大為 15" 的料帶捲盤 （選用配備最多可到 19" ）。
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.11 料站台車 源自軟體版本 SR.605.xx 07/2008 英文版
172
3.11.1 構造
料站台車由底盤、裝有送料器的料站台、通訊裝置、料帶容器和廢料容器組成。

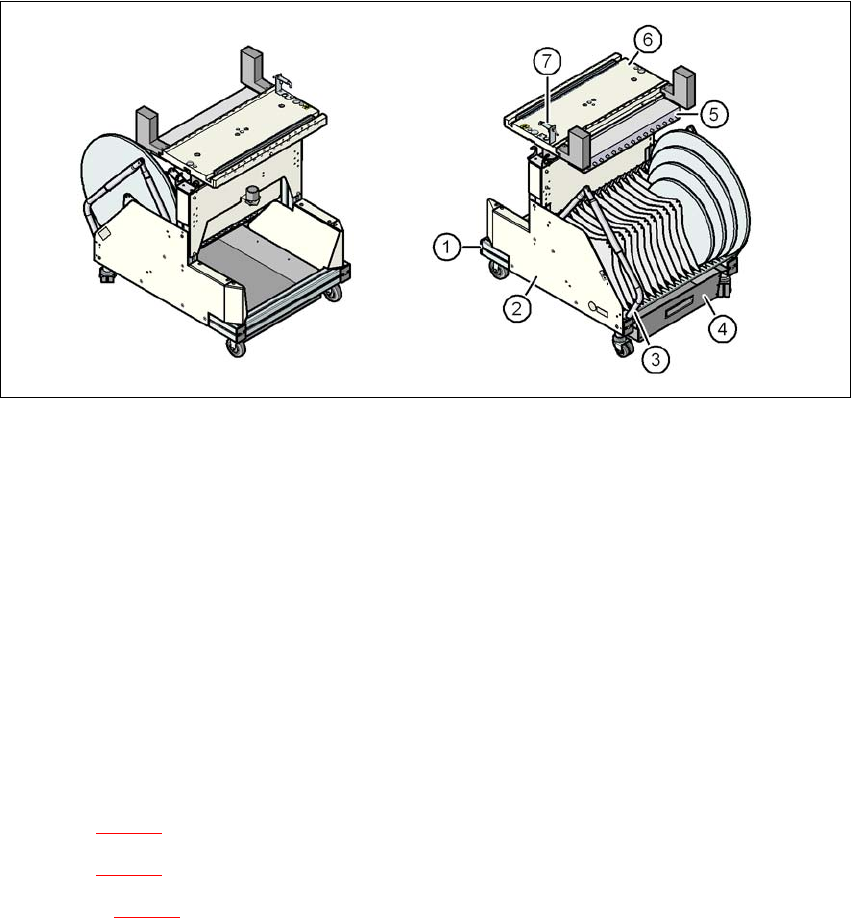

圖
3.11 - 3
料站台車
:
正面檢視圖和背面檢視圖
(1) 機箱
(2) 料帶容器
(3) 手柄
(4) 廢料帶容器
(5) 通訊裝置
(6) 料站台
(7) 降低料站台的按鈕
3.11.2 說明
底盤 （圖 3.11 - 3 中的第 1 項） 的移動非常平順並且方便操作。
手柄 （圖 3.11 - 3
中的第 3 項） 可以向上或向下扳。
料站台 （圖 3.11 - 3
中的第 6 項） 最多有 15 個料位，可以放置寬度為 30 mm 的送料器。送料器
透過機械方式以定位針及定位珠定位在平台上。散裝元件盒送料器透過一個獨立的壓縮空氣棒供
應壓縮空氣。
介面透過電纜與取置機連接。電源、通訊和 EMERGENCY STOP （緊急停機）迴路全部透過此
纜線連接。散裝元件盒送料器的壓縮空氣也透過這個連接介面供應。
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.11 料站台車
173
安全操作注意事項 3
所有料站台車都必須靠接在取置機上，才能操作取置機。如果沒有靠接，取置機會停留在
「EMERGENCY STOP （緊急停機）」的狀態。取置程序也會中斷。
通訊介面 （圖 3.11 - 3
中的第 5 項，第 172 頁） 向送料器傳送所需的電壓和控制訊號。
料帶容器 （圖 3.11 - 3
中的第 4 項，第 172 頁） 最多可以容納 19 英寸 （483 mm） 的料帶。拉
出式廢料帶容器 （圖 3.11 - 3
中的第 4 項，第 172 頁） 位於底盤下部。裁斷的廢料帶會經由滑槽
滑落到廢料帶容器中，容器必須定時清空。
3.11.3 技術資料
3
3
料站台車沒有把手時的長度
把手向上折起的長度
寬度
715 mm
881 mm
570 mm
料站台底座底部邊緣的高度
830 mm PCB 輸送帶高度
900 mm PCB 輸送帶高度
930 mm PCB 輸送帶高度
950 mm PCB 輸送帶高度
680 mm
750 mm
780 mm
800 mm
PCB 輸送帶高度 830 mm ± 15 mm （標準）
900 mm ± 15 mm （選用）
930 mm ± 15 mm （選用）
950 mm ± 15 mm （SMEMA 選用）
重量
不含送料器
所有料位都有送料器
a
a) 料站台車上的所有料位都裝上了 2x8 mm S 送料器。
77.5 kg
132.0 kg
捲盤直徑
標準
最大
最大 432 mm (17")
483 mm (19")
送料器的位置 最多 15
更換時間 不到 1 分鐘
