用戶手冊 SIPLACE D1/D2 3 取置機的技術資料 源自軟體版本 SR.605.xx 07/2008 英文版 3.11 料站台車 175 3.1 1.4.1 最大料帶捲盤直徑 料盤可以安裝到料帶捲盤容器中 的心軸上。結果將反映第三 個料盤的安裝架是否安裝。 3 3 3 3.1 1.5 料站台車的外部電源供應裝置 料號 001 19781-xx 外部電源供應，料 站台車， D1 ， D2 ， D3 為了儘量縮短設定變更所需的時 間…
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.11 料站台車 源自軟體版本 SR.605.xx 07/2008 英文版
174
3.11.4 料帶容器
料帶容器中的料帶捲盤直徑最大為 19"。若使用直徑 15 ＂以上的料帶捲盤，您應使用捲盤芯軸。
有關插入分隔板的說明，見第 5.5.4
節，第 245 頁。
請注意 3
若要使作業最佳化，我們建議使用直徑大於等於 15" 的芯軸
3

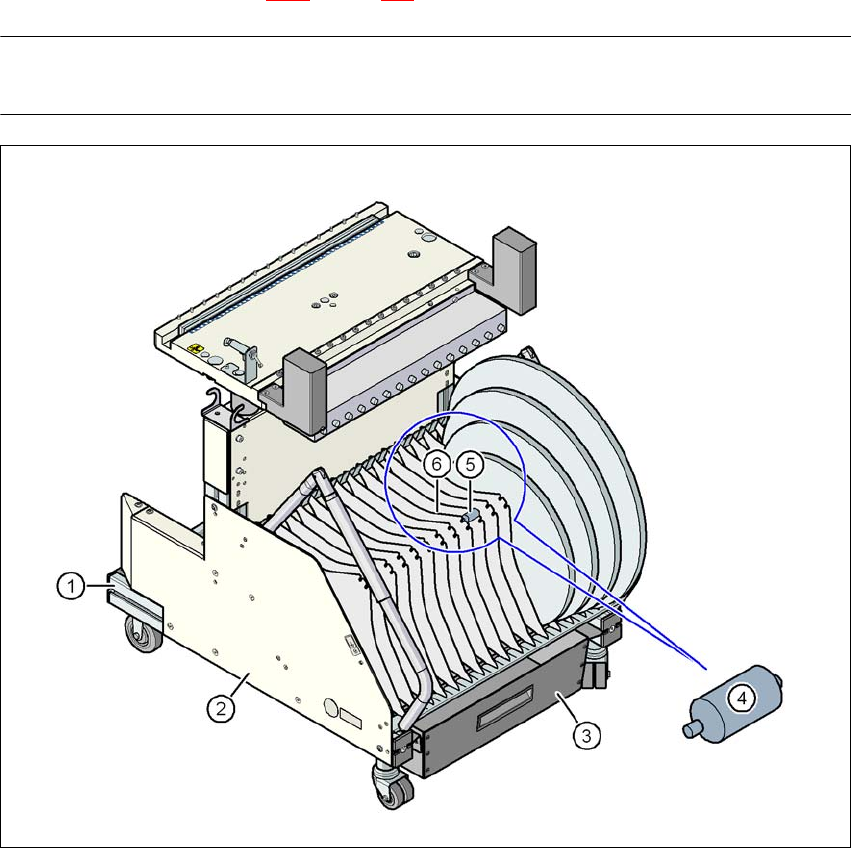

圖
3.11 - 4
附料帶容器的料站台車
(1) 料站台車
(2) 料帶容器
(3) 廢料帶容器
(4) 芯軸 （放大）
(5) 芯軸的位置
(6) 分隔板
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.11 料站台車
175
3.11.4.1 最大料帶捲盤直徑
料盤可以安裝到料帶捲盤容器中的心軸上。結果將反映第三個料盤的安裝架是否安裝。
3
3
3
3.11.5 料站台車的外部電源供應裝置
料號 00119781-xx 外部電源供應，料站台車， D1， D2， D3
為了儘量縮短設定變更所需的時間，可以在一個特定的外部位置事先設定料站台車。可以在這裏
進行送料器的功能及設定檢查，以備妥供作業使用。我們提供有外
部電源以進行這項操作。它可以為料站台車提供所需的電力及壓縮
空氣。
3.11.5.1 技術資料
零件包內含有一根歐洲標準總電源線、一根美規總電源線以及一根電源與料站台車之間的連接纜
線。
3.11.6 散裝元件盒送料器壓縮空氣供給
料號 00142335-xx 散裝元件盒壓縮空氣分配器
散裝元件盒送料器需要壓縮空氣才能操作。因此我們提供有一個壓縮空氣供應裝置做為散裝元件
盒送料器的選用配備。
PCB 輸送帶高度 最大料帶捲盤直徑 無疊接偵測時 含疊接偵測選項
950 mm
19"
17"
可以
可以
不可以
可以
930 mm 17"
可以 可以
900 mm 17"
可以 不可以
830 mm 15"
不可以 不可以
總電源電壓
230 VAC ± 5%
120 VAC ± 5%
壓縮空氣接頭 最大 1.0 MPa (10 bar)
輸出壓力 可以使用電壓調節器進行調節
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.11 料站台車 源自軟體版本 SR.605.xx 07/2008 英文版
176
它的裝設非常簡單。使用兩顆螺絲 （圖 3.11 - 5
中的第 2 項） 將壓縮空氣分配器 （圖 3.11 - 5 的
1） 固定在料站台 （圖 3.11 - 5
中的第 3 項） 上。然後，將分配器連接到料站台車的壓縮空氣供
應裝置上。分配器的後部有固定夾 （圖 3.11 - 5
中的 4）。這些固定夾可以將散裝元件盒送料器
固定在料站台車上，並可確保壓縮空氣的供應可以正常作用。
3
圖
3.11 - 5
散裝元件盒送料器壓縮空氣供給
(1) 壓縮空氣分配器
(2) DIN 912 螺釘， M8x20, 2 個
(3) 料站台
(4) 固定夾
