3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.11 料站台車 源自軟體版本 SR.605.xx 07/2008 英文版
178
轉接板以 4 個十字槽螺絲固定在料站台車內側，而料帶捲盤固定器則插入轉接板上的方形開孔
中。
3.11.7.1 PCB 輸送帶高 830 mm 的轉接板裝設位置
請注意
更多料站台車高度設定的程序，見第 4.4 節，第 216 頁。
3
圖
3.11 - 7 PCB
輸送帶高
830 mm
的轉接板裝設位置
(1) 轉接板
(2) 六角套筒螺絲 M6x20，含墊圈， 4 個
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.11 料站台車
179
3.11.7.2 PCB 輸送帶高 900 mm 的轉接板裝設位置
請注意
更多料站台車高度設定的程序，見第 4.4 節，第 216 頁。
3

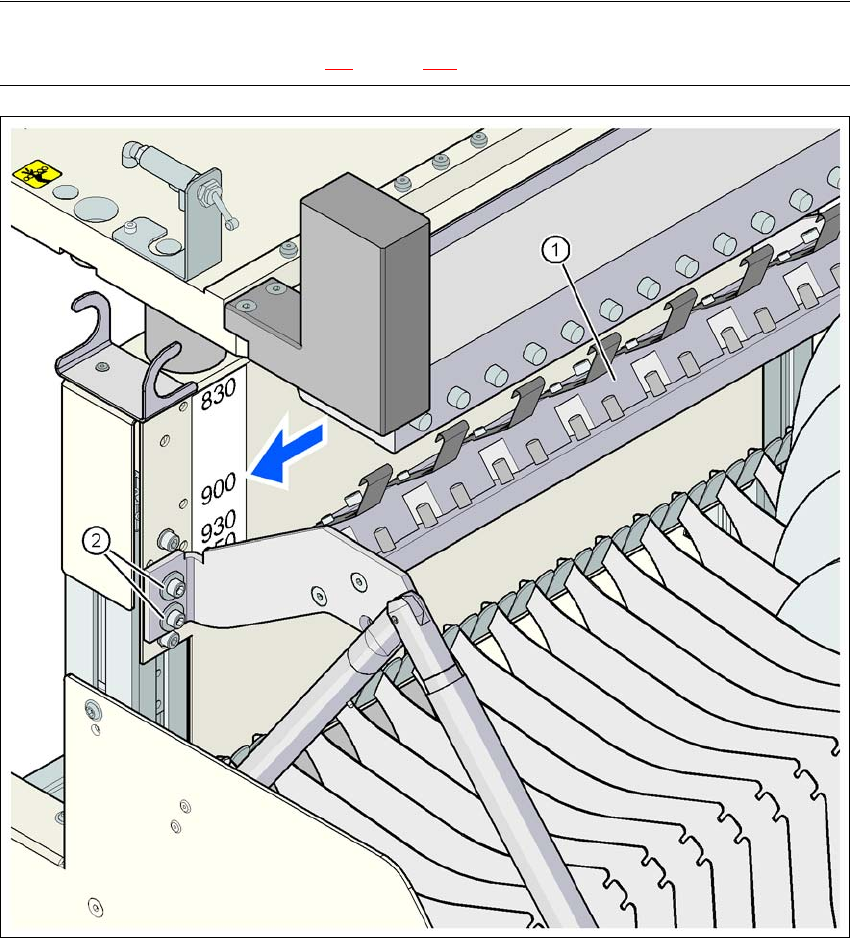

圖
3.11 - 8 PCB
輸送帶高
900 mm
的轉接板裝設位置
(1) 轉接板
(2) 內六角螺絲， M6x20 （含墊圈）， 4 個
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.11 料站台車 源自軟體版本 SR.605.xx 07/2008 英文版
180
3.11.7.3 PCB 輸送帶高 930 mm 的轉接板裝設位置
請注意
更多料站台車高度設定的程序，見第 4.4 節，第 216 頁。
3

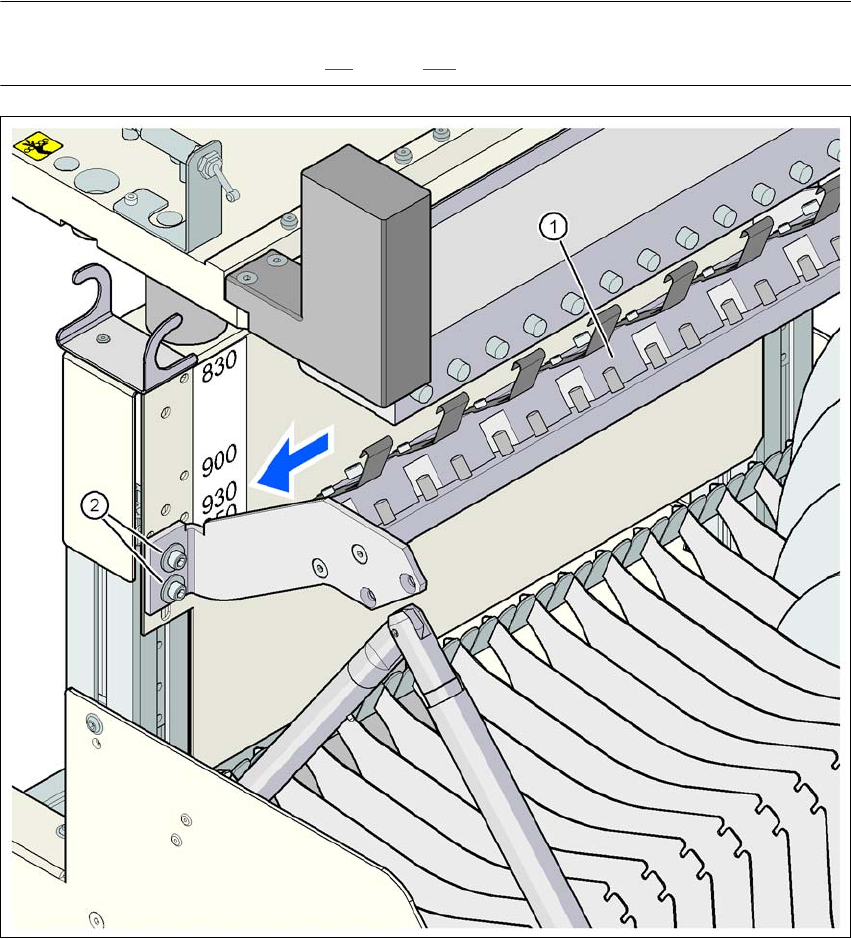

圖
3.11 - 9 PCB
輸送帶高
930 mm
的轉接板裝設位置
(1) 轉接板
(2) 內六角螺絲， M6x20 （含墊圈）， 4 個
