3 取置機的技術資料 用戶手冊 SIPLAC E D1/D2 3.11 料站台車 源自軟體版本 SR.605.xx 07/2008 英文版 180 3.1 1.7.3 PCB 輸送帶高 930 mm 的轉接板裝設位置 請注意 更多料站台車高度設定的程序，見 第 4.4 節，第 216 頁。 3 圖 3.1 1 - 9 PCB 輸送帶高 930 mm 的轉接板裝設位置 (1) 轉接板 (2) 內六角螺絲， M6x20 （含墊圈） ， 4 …

100%1 / 334
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.11 料站台車
179
3.11.7.2 PCB 輸送帶高 900 mm 的轉接板裝設位置
請注意
更多料站台車高度設定的程序，見第 4.4 節，第 216 頁。
3
圖
3.11 - 8 PCB
輸送帶高
900 mm
的轉接板裝設位置
(1) 轉接板
(2) 內六角螺絲， M6x20 （含墊圈）， 4 個
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.11 料站台車 源自軟體版本 SR.605.xx 07/2008 英文版
180

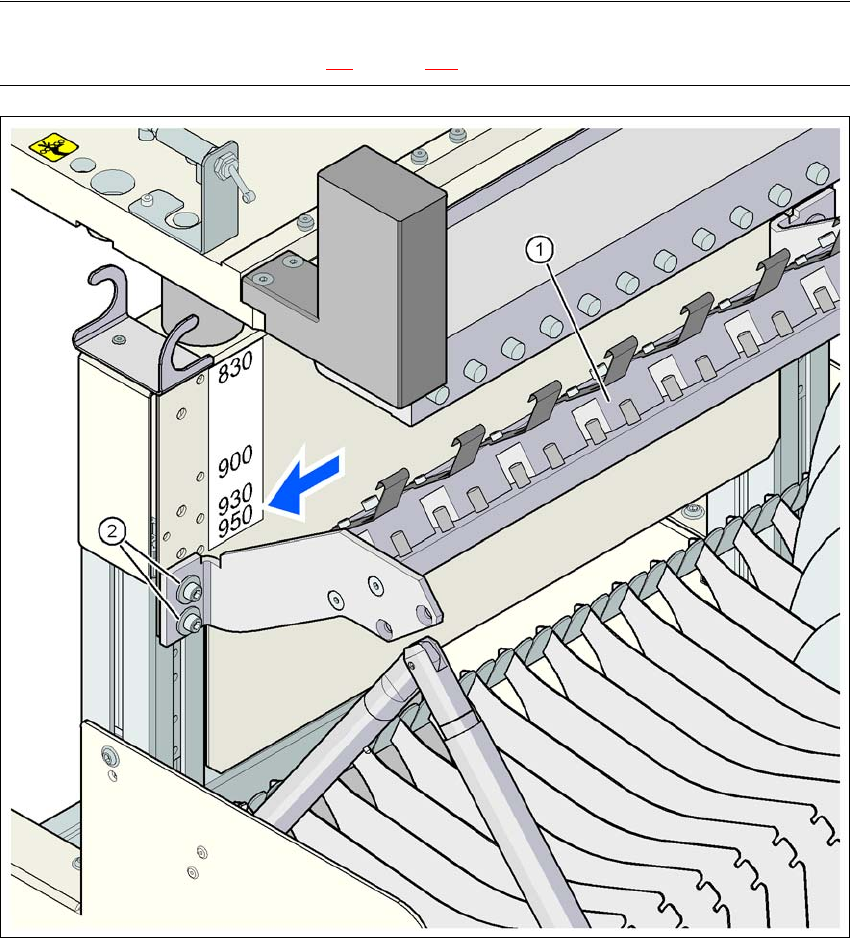

3.11.7.3 PCB 輸送帶高 930 mm 的轉接板裝設位置
請注意
更多料站台車高度設定的程序，見第 4.4 節，第 216 頁。
3
圖
3.11 - 9 PCB
輸送帶高
930 mm
的轉接板裝設位置
(1) 轉接板
(2) 內六角螺絲， M6x20 （含墊圈）， 4 個
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.11 料站台車
181
3.11.7.4 PCB 輸送帶高 950 mm 的轉接板裝設位置
請注意
更多料站台車高度設定的程序，見第 4.4 節，第 216 頁。
3
圖
3.11 - 10 PCB
輸送帶高
950 mm
的轉接板裝設位置
(1) 轉接板
(2) 內六角螺絲， M6x20 （含墊圈）， 4 個
