3.11.8 送料器固定裝置
料號 00119623-xx 送料器固定裝置， SIPLACE HF/X/D1/D2/D3
送料器固定裝置是一個額外的機械鎖定裝置，可防止送料器在元件送料器平台上意外打滑，並且
排除了與取置頭發生碰撞的危險。
送料器固定裝置以螺絲固定在元件送料器平台的前側。爪夾可固定送料器的腳架。每個料站台車
都需要一個送料器固定裝置。
3
圖
3.11 - 11
送料器固定裝置

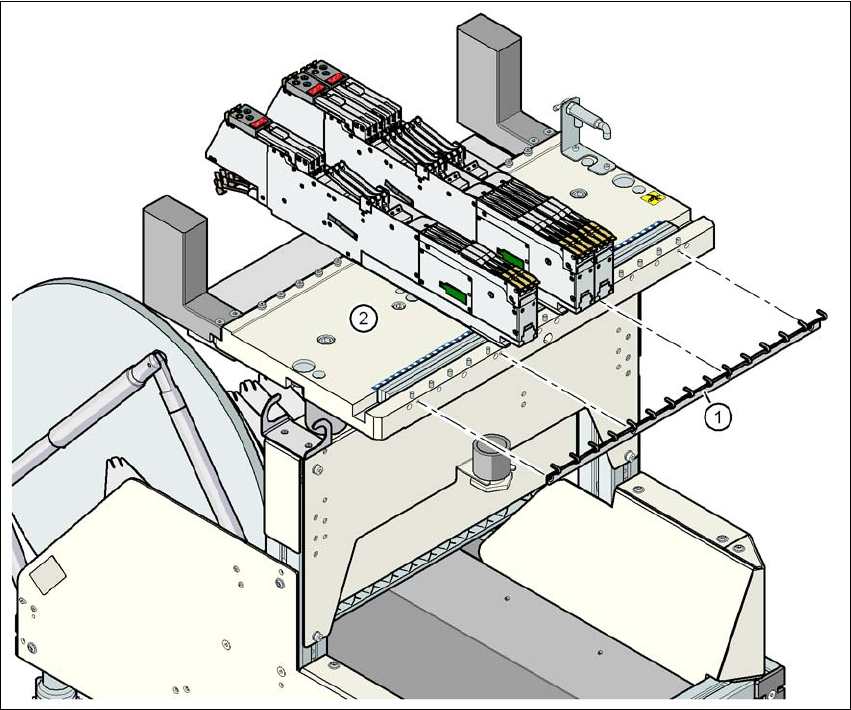

(1) 送料器固定裝置
(2) 料站台
用戶手冊 SIPLACE D1/D2 3 取置機的技術資料
源自軟體版本 SR.605.xx 07/2008 英文版 3.11 料站台車
183
3.11.9 廢料帶滑槽
3
圖
3.11 - 12
廢料帶滑槽
廢料帶滑槽連接到料帶切斷器上。廢料帶被料帶裁斷器切碎滑到廢料帶滑槽，並進入料站台車的
廢料帶容器。
3 取置機的技術資料 用戶手冊 SIPLACE D1/D2
3.11 料站台車 源自軟體版本 SR.605.xx 07/2008 英文版
184
3.11.10 廢料帶導槽
在標準版中，廢料帶導槽可以將凹格最大高度為 17 mm 元件料帶導引至氣動料帶切斷器。
3
圖
3.11 - 13
含元件回收筒的廢料帶導槽
(1) 廢料帶進口槽
(2) 位於氣動料帶切斷器上方的廢料帶出口槽
(3) 料帶分隔板 < 17 mm （若料帶 > 17 mm，可移除）
請注意
– 如果料帶袋高度超過 17mm，可以移除分隔板 （圖 3.11 - 13
中的第 3 項） （見第 4.5 節，
第 227
頁）。
→ 不可立即將處理淺凹格的送料器和處理深凹格的送料器相鄰放置。以免廢料帶重疊捲繞在一
起。
