用戶手冊 SIPLACE D1/D2 4 組立與啟用
源自軟體版本 SR.605.xx 07/2008 英文版 4.1 出貨組態及搬運
187
4

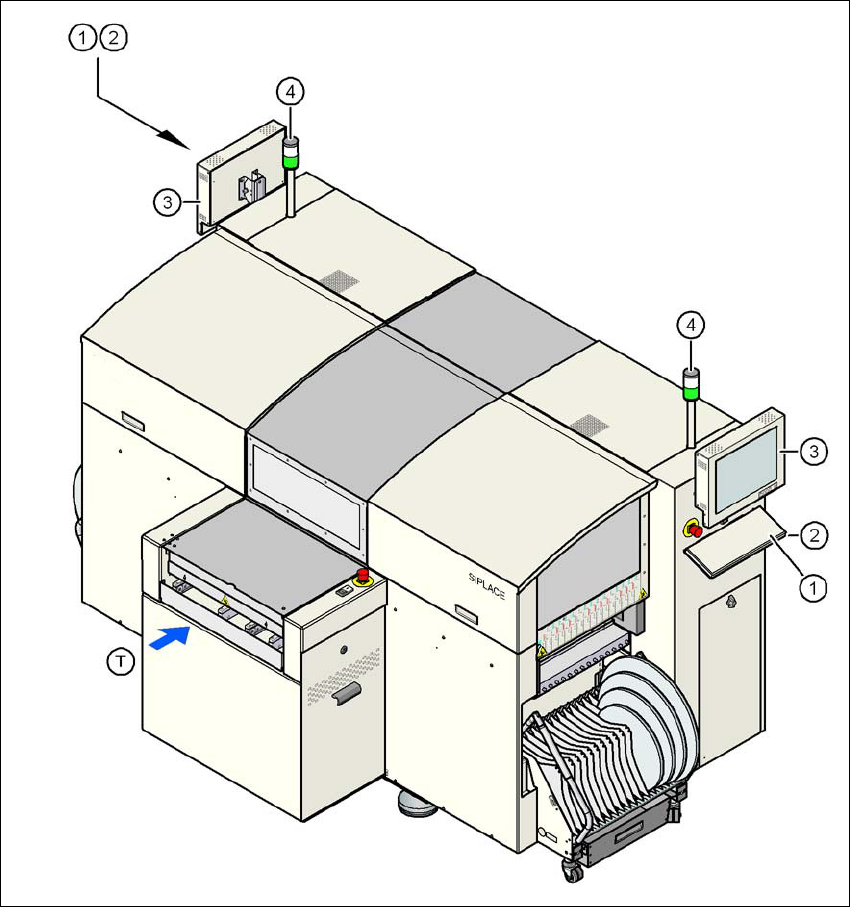

圖
4.1 - 2 D1/D2
取置機出貨時的組態
(1) 鍵盤
(2) 鍵盤支架
(3) 監示器
(4) 指示燈
(T) PCB 輸送方向
4 組立與啟用 用戶手冊 SIPLACE D1/D2
4.1 出貨組態及搬運 源自軟體版本 SR.605.xx 07/2008 英文版
188
4.1.4 運輸取置機的包裝箱
4.1.4.1 服務
SIPLACE 公司可將取置機與您的生產線完全整合，作為我們為您提供的一項服務。透過我們的豐
富經驗及使用正確的工具與設備，我們可以保證整個安裝過程順利而有效率的進行。但，您必須
事先說明基礎設施方面的情況，並針對您的生產設施進行所有需要的變更。
請注意，運輸取置機最安全的方法是，始終將取置機放在運輸箱中，或至少應放在木托板上。這
樣可以避免 ( 例如 ) 取置機腳架與障礙物碰撞而嚴重損傷取置機。
4.1.4.2 安全指示
警告 4
– 必須遵循搬運重物相關的意外防範規則。
– 如果不使用 4.1.4.3
節所指定的叉式堆高機來搬運取置機，則可能會有取置機傾倒翻覆的危
險。
– 特別是，應穿著安全靴以免腳部受傷。
4.1.4.3 搬運方式
使用下列規格的叉式堆高機來搬運裝在木箱中的取置機：
堆高叉長度： 最小 1800 mm
搬運力： 最小 3000 kg
堆高叉之間的淨空寬度： 最小 350 mm 4
4
用戶手冊 SIPLACE D1/D2 4 組立與啟用
源自軟體版本 SR.605.xx 07/2008 英文版 4.1 出貨組態及搬運
189
4.1.4.4 搬運用木箱或托板的叉式堆高機頂高點
只能在圖 4.1 - 1 中標示為 (A) 的部位插入叉式堆高機。我們建議您保留搬運用木箱和托板供日後
使用。
警告 4
如果您仍決定不使用木箱或托板來搬運取置機，您必須遵循下一節的指示，以避免對取置機造成
嚴重損傷。
4
4.1.5 不使用包裝箱或木托板，搬運取置機
4.1.5.1 安全指示
警告 4
→ 必須遵循搬運重物相關的意外防範規則。
→ 特別是，應穿著安全靴以免腳部受傷。
→ 在搬運取置機之前，請完整閱讀本節的說明以避免嚴重損壞。
→ 在您搬運取置機時，請確定所有取置機腳架均已離開地面。如果沒有完全離開地面，腳架會
在地板上拖曳並撞擊到障礙物。這樣，可能損壞固定在機架上的取置機腳架！
4.1.5.2 搬運方式
使用下列規格的叉式堆高機來搬運取置機：
堆高堆高叉長度： 最小 1800 mm
搬運力 最小 3000 kg
堆高叉與 PCB 輸送方向平行時
雙叉間的距離
最高 750 mm
堆高叉與 PCB 輸送方向交叉時
雙叉間距離
800 mm - 900 mm
