用戶手冊 SIPLACE D1/D2 1 前言 源自軟體版本 SR.605.xx 07/2008 英文版 1.1 取置機說明 19 PCB 可用數位 PCB 攝影機進行光學定位 。 1.1.3 選擇取置頭組態 當您採購 SIPLACE D 系列取置系統時，可以自行選擇所需的理 想取置頭組態。我們將依您的 訂 單，配置、提供取置機。 如果您想要在當地更換取置頭， 我們也有重新組配的零件組 供您使用。此套件除取置頭 外，還包 括所需的裝配零…
1 前言 用戶手冊 SIPLACE D1/D2
1.1 取置機說明 源自軟體版本 SR.605.xx 07/2008 英文版
18
範例：
右側是 PCB 輸送帶固定邊： 裝設了 12 段位器收取置放頭的懸臂 1
收取置放頭
裝設了 6 段位器收取置放頭的懸臂 2
1

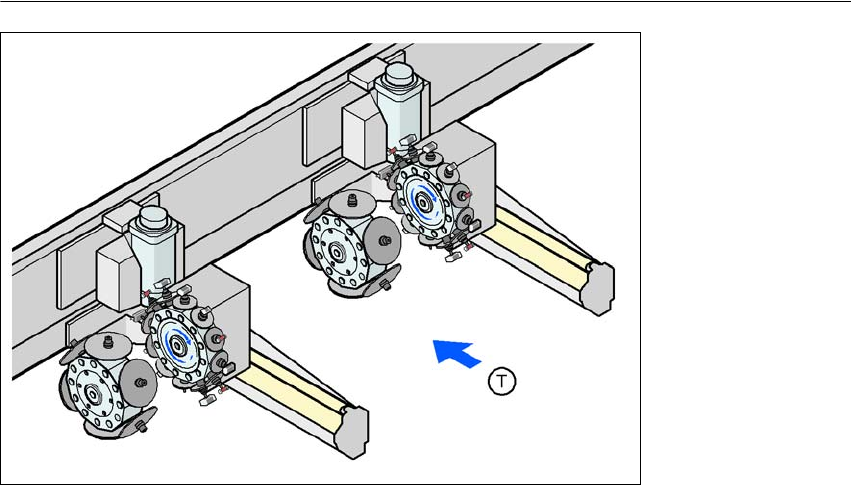

圖
1.1 - 2
取置頭模組化
- SIPLACE D2
G1 懸臂 1
G1 懸臂 2
TPCB 輸送方向
收取置放頭採用 SIPLACE 開
發的取置頭模組化原理，可以真正快速變更。
SIPLACE D2 取置機已
準備就緒，可依標準取置 01005 元件。在取置 01005 元件時，您只需選購
適用於 12 段位器收取置放頭的 01005 套件。
SIPLACE D2 取置機可以高速處理 01005 到 27 x 27mm² 元件。這些元件可用數位元影像模組進
行光學定位。 12 段位器收取置放頭上可安裝標準攝影機，也可安裝高解析度攝影機。
此外， SIPLACE D2 取置機還可靠接兩部料站台車，以提供元件。
PCB 輸送帶由輸入帶、處理帶和輸出帶三部分組成，可將 PCB 載入處理位置。除此之外，還可
選擇單輸送帶或彈性雙輸送帶 （左側或右側擁有固定端）。彈性雙輸送帶經過調整，也很容易變
更為單輸送帶。
C&P12
G1
C&P6
C&P12
C&P6
G2
用戶手冊 SIPLACE D1/D2 1 前言
源自軟體版本 SR.605.xx 07/2008 英文版 1.1 取置機說明
19
PCB 可用數位 PCB 攝影機進行光學定位。
1.1.3 選擇取置頭組態
當您採購 SIPLACE D 系列取置系統時，可以自行選擇所需的理想取置頭組態。我們將依您的訂
單，配置、提供取置機。
如果您想要在當地更換取置頭，我們也有重新組配的零件組供您使用。此套件除取置頭外，還包
括所需的裝配零件、纜線等。更換取置頭前，您應先調整取置機和 SIPLACE Pro 軟體，然後重新
校正整個系統。
取置頭模組化 （只需更換取置頭，即可依生產要求，調整取置機）讓您可以很輕鬆的依生產需求
調整取置機，無需重新購置取置機。
1
1.1.4 SIPLACE 原理
取置頭從料站台車上的固定送料器或元件格盤更換器中取出元件，然後取置雙輸送帶上同樣靜止
的 PCB。兩隻 PCB 可同時取置。
" 固定元件供應 " 及 " 靜止 PCB" 原理適用於所有 SIPLACE 取置機，並且擁有許多重要優勢：
– 補充元件或疊接料帶時，無需停機。
– 無震動元件送料器，表示即使是最小的元件 （例如， 01005）也可以可靠拾取。
– PCB 在取置過程中並不會移動，可以防止元件滑落。
– 取置頭與吸嘴更換器的搭配，可以為每個取置程序確實保證最理想的吸嘴組態，藉此縮短移
動路徑並使取置順序達到最佳化。
SIPLACE D1/D2 取置機具有高度彈性、高成本效益及安裝可靠等優勢，可確保實現高生產力。大
幅縮減的停機時間增加了設備的使用率，並有助於提昇生產力。
1 前言 用戶手冊 SIPLACE D1/D2
1.1 取置機說明 源自軟體版本 SR.605.xx 07/2008 英文版
20
1

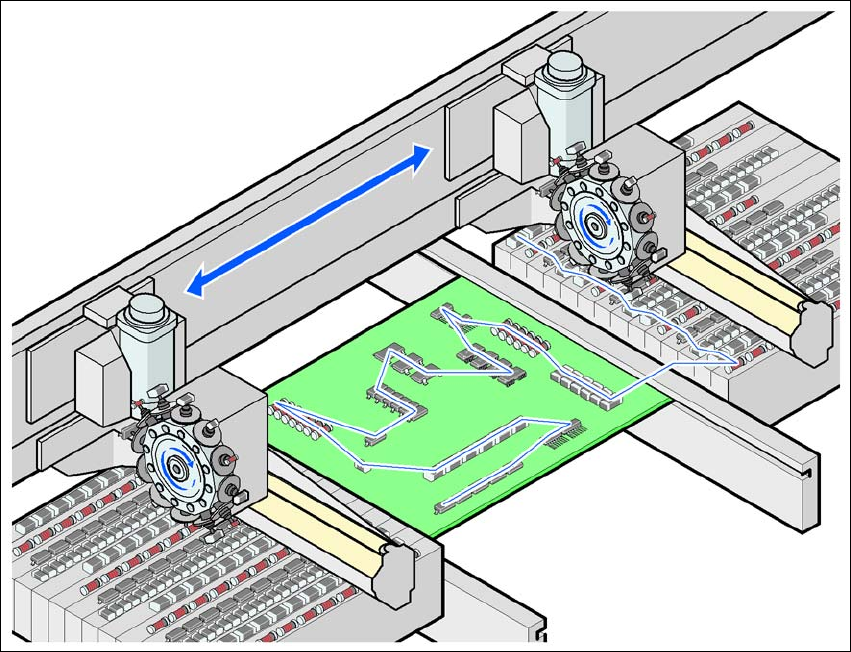

圖
1.1 - 3 SIPLACE
原理
1.1.5 新的選購配件及效能
以下選購配件可擴充取置機的功能：
– 01005 套件
SIPLACE D1 和 D2 取置機已準備就緒，可依標準取置 01005 元件。取置時，對裝設 01005
封裝的 12 段位器收取置放頭進行簡單地改型是必要的。 1
– 01005 料帶送料器模組
專門為 01005 元件開發的料帶送料器模組將使取置機取置 01005 到 0402 規格的元件。 1
– 3x8mm SL 料帶送料器模組
SL 表示沒有光柵，也就是沒有元件封蓋。去掉不必要的機械零件可降低此送料器模組的購買
及維護成本。 1
