用戶手冊 SIPLACE D1/D2 4 組立與啟用
源自軟體版本 SR.605.xx 07/2008 英文版 4.3 安裝取置機
203
4.3 安裝取置機
4.3.1 取置機上的 PCB 輸送帶的高度
取置機可設定以下 PCB 輸送高度：
830 mm ± 15 mm 標準高度 4
900 mm ± 15 mm 選項 4
930 mm ± 15 mm 選項 4
950 mm ± 15 mm SMEMA 選項 4
請注意 4
PCB 輸送高度是指 PCB 輸送帶頂部邊緣與取置機腳架底部邊緣之間的距離。
4.3.2 警告說明
危險 4
只有 SIPLACE
工程師或合格人員才能安裝、測試執行取置機。
→ 請
務必遵循相關的意外防範規定。
→ 不可躺在取置機下方安裝取置機腳架。所有模組與零件均可在料站台空間內安裝。然而，如
果仍須在取置機底下進行組裝工作，必須以適當的方法來固定支撐取置機。不可使用叉式堆
高機做為唯一的支撐手段。
→ 請確定懸臂處於 PCB 輸送帶區的上方，使您在組裝期間頭部的活動不會受到限制，以避免受
傷。
→ 調整取置機高度時，需要名工作人員完成：
–一人負責執行所需的組裝工作，
–一人負責在組裝期間監看頂高的取置機，並確定沒有移動。
→ 請穿著特製安全靴來保護您的腳部。
4 組立與啟用 用戶手冊 SIPLACE D1/D2
4.3 安裝取置機 源自軟體版本 SR.605.xx 07/2008 英文版
204
4.3.3 工具和設備
調整取置機的高度時，需要以下工具和設備：
– 單頭扳手，尺寸 65，料號 00353827-01
尺寸 65，用於取置機中間腳架的六角鎖緊螺帽 M24 4
– 六角鑰匙，尺寸 10，料號 00373926-01
用於內六角螺絲 M12，固定取置機腳架的間隔器 4
– 升降叉式堆高機
堆高叉長度： 最小 1800 mm 4
搬運力： 最小 3000 kg 4
叉間寬度： 見圖 4.3 - 1
，第 205 頁 4
– 酒精水平儀： 精確度 0.02 mm/m
– 氣墊運輸系統： SIPLACE HSxx，料號 00119002-xx
用戶手冊 SIPLACE D1/D2 4 組立與啟用
源自軟體版本 SR.605.xx 07/2008 英文版 4.3 安裝取置機
205
4.3.4 預設 PCB 輸送帶的高度
→ 將叉式堆高機的堆高叉推入取置機下，如圖 4.3 - 1 所示。
4

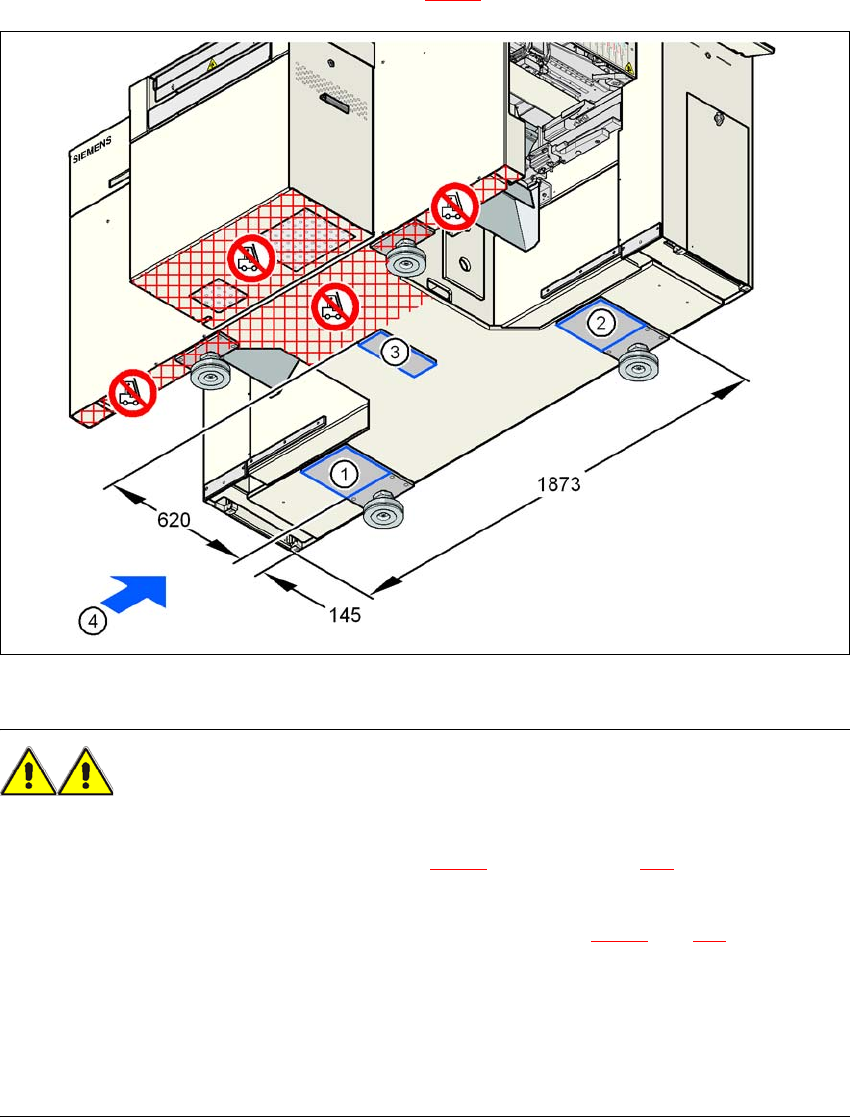

圖
4.3 - 1
取置機與叉式堆高機的連接面
-
尺寸
(mm)
警告 4
抬升取置機之前，必須注意以下幾點，以免取置機受損，無法復原：
→ 將叉式堆高機連接到取置機的電源一側 （圖 4.3 - 1
中的第 4 項，第 205 頁）。
→ 確保取置機連接面 1、 2 和 3 均勻分配在叉式堆高機上 （見圖 4.3 - 1
，第 205 頁）。如果叉
式堆高機長度不夠，則使用長度適當的木質支架來支撐。
→ 在您抬升取置機時，請確定堆高叉上的重量分佈均勻。在堆高叉和取置機之間應有一個堅固
的支撐，這樣可以防止取置機在抬升時翻覆。也可以防止取置機腳架上的重量偏向一側，而
這會使取置機腳架的緊固件變形。我們建議請第二名工作人員在取置機頂高時負責監看取置
機，並確定取置機在以叉式堆高機頂高時沒有向一側傾倒。
