用戶手冊 SIPLACE D1/D2 1 前言 源自軟體版本 SR.605.xx 07/2008 英文版 1.1 取置機說明 21 – 0201 套件 我們可以提供 0201 套件，可 讓 12 段位器收取置放頭處理 0201 元件。 1 – 固定元件 攝影機， type 33 使用的是解析度更高、視野更 廣的 type 33 元件攝影機，而不是 type 36 元件攝影機。 1 – 單取置頭 組態 SIPLACE D1 取置機可設定為…
1 前言 用戶手冊 SIPLACE D1/D2
1.1 取置機說明 源自軟體版本 SR.605.xx 07/2008 英文版
20
1
圖

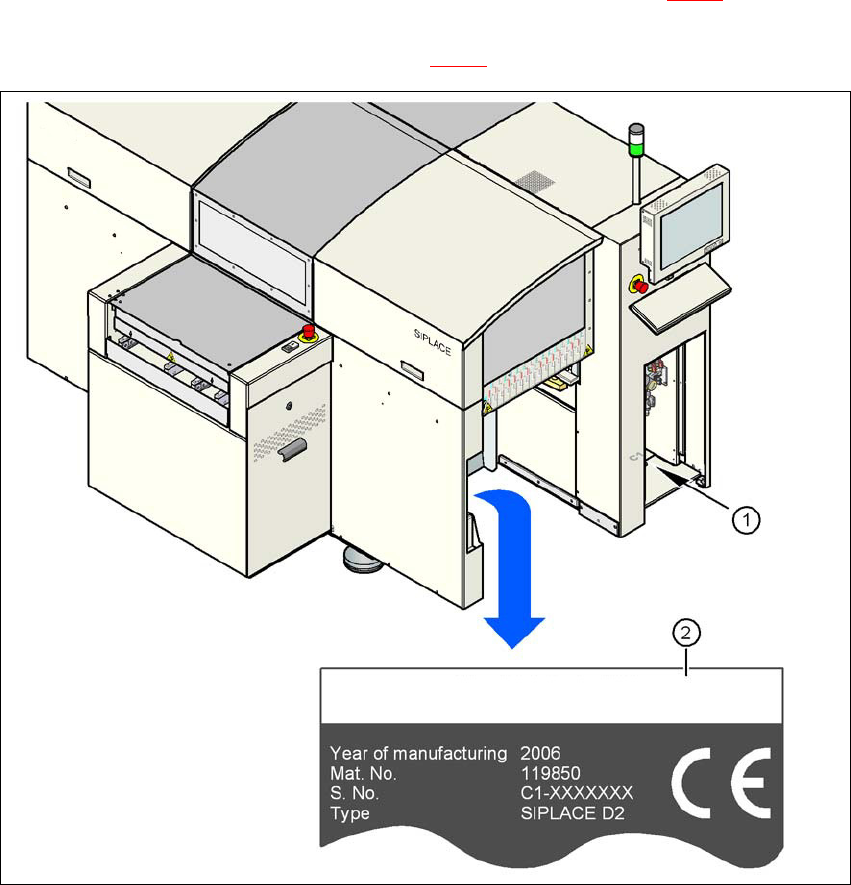

1.1 - 3 SIPLACE
原理
1.1.5 新的選購配件及效能
以下選購配件可擴充取置機的功能：
– 01005 套件
SIPLACE D1 和 D2 取置機已準備就緒，可依標準取置 01005 元件。取置時，對裝設 01005
封裝的 12 段位器收取置放頭進行簡單地改型是必要的。 1
– 01005 料帶送料器模組
專門為 01005 元件開發的料帶送料器模組將使取置機取置 01005 到 0402 規格的元件。 1
– 3x8mm SL 料帶送料器模組
SL 表示沒有光柵，也就是沒有元件封蓋。去掉不必要的機械零件可降低此送料器模組的購買
及維護成本。 1
用戶手冊 SIPLACE D1/D2 1 前言
源自軟體版本 SR.605.xx 07/2008 英文版 1.1 取置機說明
21
– 0201 套件
我們可以提供 0201 套件，可讓 12 段位器收取置放頭處理 0201 元件。 1
– 固定元件攝影機， type 33
使用的是解析度更高、視野更廣的 type 33 元件攝影機，而不是 type 36 元件攝影機。 1
– 單取置頭組態
SIPLACE D1 取置機可設定為單取置頭機器。
– 對料帶送料器模組的疊接偵測
對料帶送料器模組的疊接偵測可在取置機上進行改型。
