4 組立與啟用 用戶手冊 SIPLACE D1 /D2 4.3 安裝取置機 源自軟體版本 SR.605.xx 07/2008 英文版 212 4.3.8 將取置機整合到生產線上 →注 意 第 4. 3.2 節，第 20 3 頁的警告說明。 → 有關工具和 設備清單，見第 4.3.3 節，第 204 頁。 4.3.8.1 叉式堆高機定位 → 將叉式堆高 機的堆高叉推入取置機下，如 圖 4.3 - 6 所示。 4 圖 4.3 - 6 取置機…
用戶手冊 SIPLACE D1/D2 4 組立與啟用
源自軟體版本 SR.605.xx 07/2008 英文版 4.3 安裝取置機
211

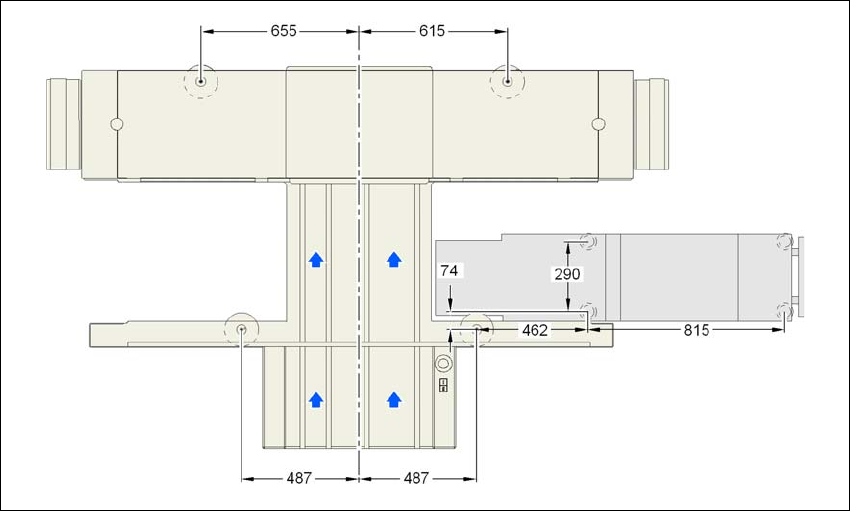

4.3.7.3 D1 取置機和 WPC 的取置機腳架間隙
4
4
4
4
圖
4.3 - 5
取置機和
WPC
的取置機腳架間隙
(mm)
4 組立與啟用 用戶手冊 SIPLACE D1/D2
4.3 安裝取置機 源自軟體版本 SR.605.xx 07/2008 英文版
212
4.3.8 將取置機整合到生產線上
→注意第4.3.2 節，第 203 頁的警告說明。
→ 有關工具和設備清單，見第 4.3.3
節，第 204 頁。
4.3.8.1 叉式堆高機定位
→ 將叉式堆高機的堆高叉推入取置機下，如圖 4.3 - 6 所示。
4

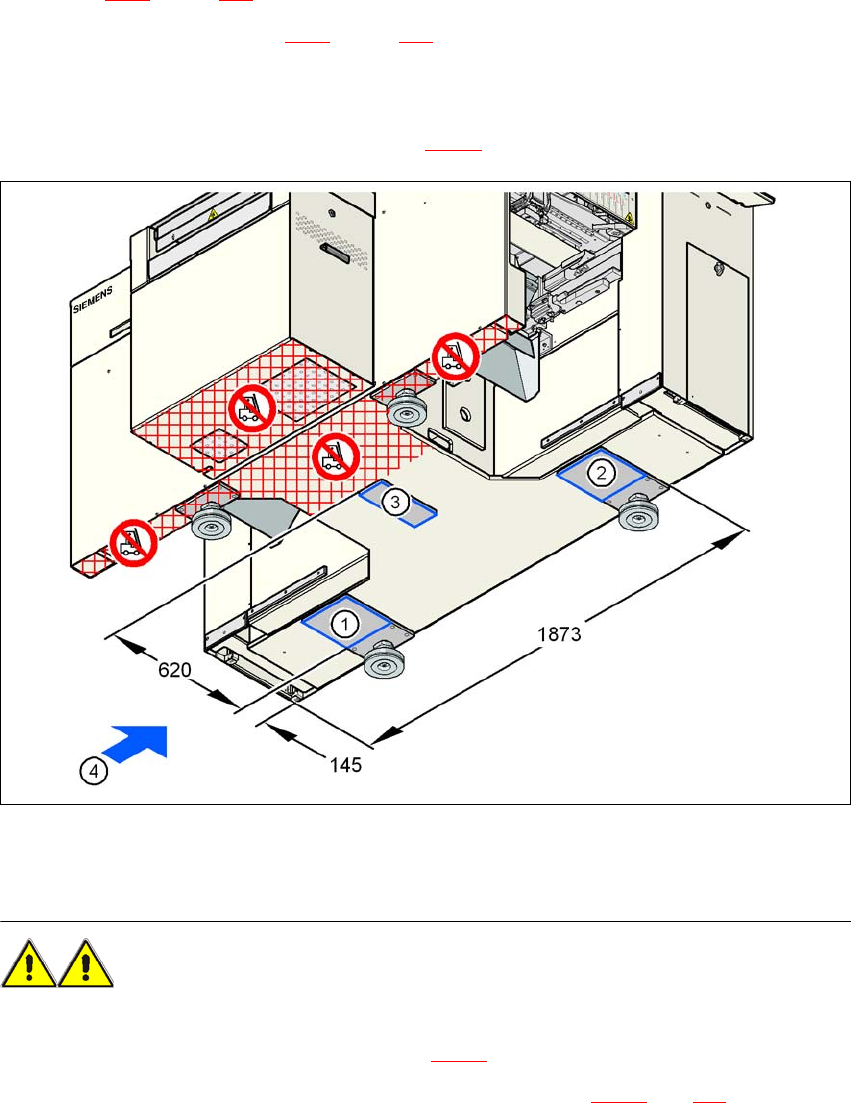

圖
4.3 - 6
取置機與叉式堆高機的連接面
-
尺寸
(mm)
警告 4
抬升取置機之前，必須注意以下幾點，以免取置機受損，無法復原：
→ 將叉式堆高機連接到取置機的電源一側 （圖 4.3 - 6
中的第 4 項）。
→ 確保取置機連接面 1、 2 和 3 均勻分配在叉式堆高機上 （見圖 4.3 - 6
，第 212 頁）。如果叉
式堆高機長度不夠，則使用長度適當的木質支架進行支撐。
用戶手冊 SIPLACE D1/D2 4 組立與啟用
源自軟體版本 SR.605.xx 07/2008 英文版 4.3 安裝取置機
213
→ 在您抬升取置機時，請確定堆高叉上的重量分佈均勻。在堆高叉和取置機之間應有一個堅固
的支撐，這樣可以防止取置機在抬升時翻覆。也可以防止取置機腳架上的重量偏向一側，而
這會使取置機腳架的緊固件變形。我們建議請第二名工作人員在取置機頂高時負責監看取置
機，並確定取置機在以叉式堆高機頂高時沒有向一側傾倒。
4
4
4
4.3.8.2 運輸取置機時的注意事項
警告 4
在您搬運取置機時，請確定所有取置機腳架均已離開地面。如果沒有完全離開地面，腳架會在地
板上拖曳並撞擊到障礙物。這樣，可能損壞固定在機架上的取置機腳架。
4.3.8.3 將取置機與標線對齊
→ 用叉式堆高機將取置機定位在標線上的一個空位置上。
警告 4
應有其他工作人員負責監看下方，以確保所有取置機腳架同時接觸到地板。如果一側的取置
機腳架重重的落到地板上，緊固件可能會損壞。
