4 組立與啟用 用戶手冊 SIPLACE D1 /D2 4.4 依 PCB 輸送帶高度調整料站台車 源自軟體版本 SR.605.xx 07/2008 英文版 226 4 圖 4.4 - 9 料站台車： PCB 輸送帶高度 950 mm - 從正面檢視，內六角螺絲的位置 (1) 內六角螺絲 M6x12 及墊片 （ 4 個在後面板上）
用戶手冊 SIPLACE D1/D2 4 組立與啟用
源自軟體版本 SR.605.xx 07/2008 英文版 4.4 依 PCB 輸送帶高度調整料站台車
225
4.4.7 950 mm PCB 輸送帶高度
4
圖
4.4 - 8
料站台車：
PCB
輸送帶高度
950 mm -
從背面檢視，內六角螺絲和檢驗孔的位置
(1) 內六角螺絲 M6x12 及墊片 （4 個在後面板上）
(2) 檢驗孔高度為 830、 900、 930 和 950 mm 粘性標籤
(3) 4 個檢驗孔用於檢查預設的高度。如果檢驗孔未被垂直側梁 (4) 蓋住，則選取的高度預設正確
（參閱圖中的箭號）
(4) 垂直側梁
(5) 跨接線
4 組立與啟用 用戶手冊 SIPLACE D1/D2
4.4 依 PCB 輸送帶高度調整料站台車 源自軟體版本 SR.605.xx 07/2008 英文版
226
4

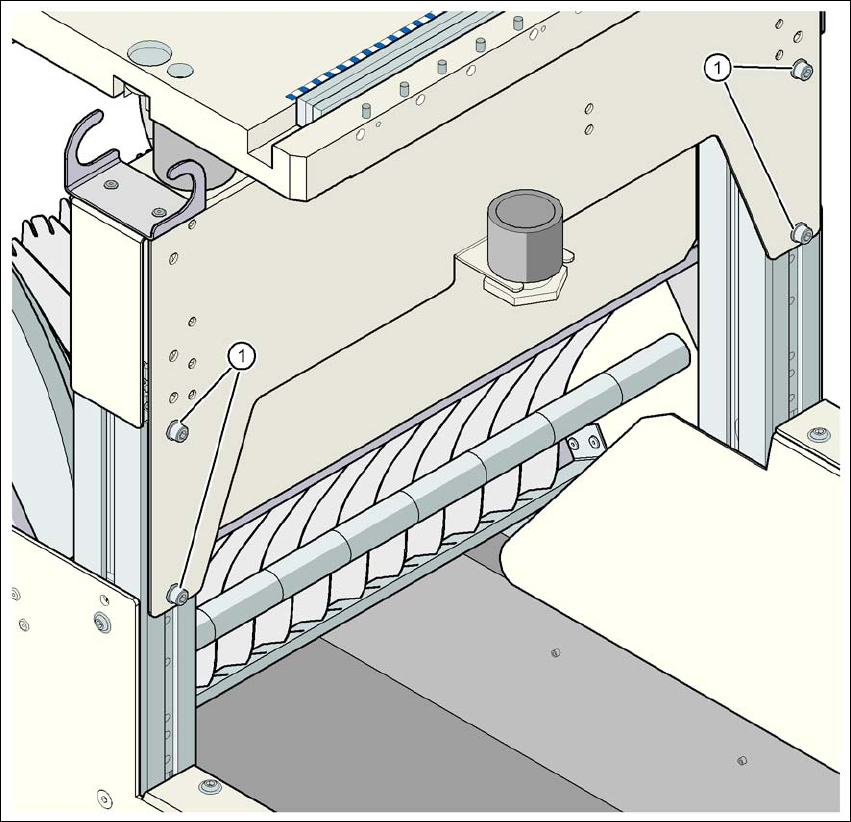

圖
4.4 - 9
料站台車：
PCB
輸送帶高度
950 mm -
從正面檢視，內六角螺絲的位置
(1) 內六角螺絲 M6x12 及墊片 （4 個在後面板上）
